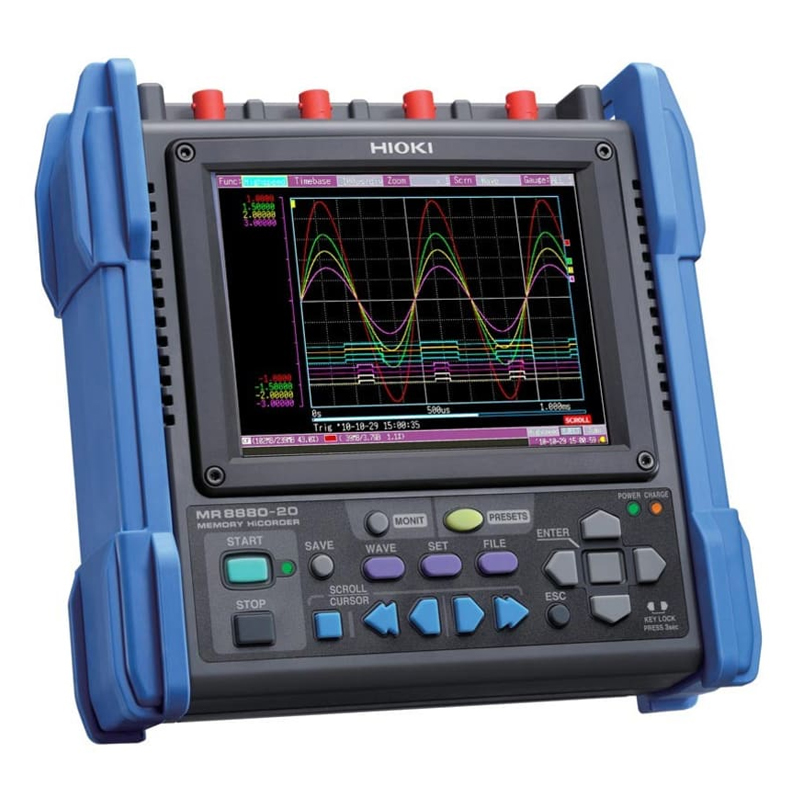

日本日置 MR8880-21 存储记录仪

轻巧、操作简单，可测量高压信号和微小信号的记录仪

品牌：	HIOKI/日本日置
型号：	MR8880-21
保修期：	3年
供货期：	6-8周
外形尺寸：	mm
重量：	kg
技术规格：	电压、电流、逻辑测量，模拟4ch+逻辑8ch，最快采样速度：1MS/s，AC/DC 600(CAT III)，AC/DC 300V(CAT IV)可直接输入，中文界面

立即询价

申请演示/试用

打印

产品标签：日本日置，HIOKI，MR8880-21，存储记录仪

产品中心
Products

记录仪 [9]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

美国泰克(Tektronix)

美国福禄克(Fluke)

全部品牌

产品介绍

技术参数

附件及选件

解决方案

相关下载

轻巧、操作简单，可测量高压信号和微小信号的记录仪

● CATⅢ 600V的绝缘性能，可测量480V电线
● 4通道绝缘输入（可同时记录三相电源线+1ch）
● 适用于严峻的环境，使用温度范围：-10℃～50℃
● 防摔抗震（标配保护壳）
● 设置向导功能，可轻松设置

※主机不含输入线和电池组。打印单元也需要另配。请根据需求进行购买。

存储记录仪的使用方法：测量电流波形

使用触发功能可以准确记录接通电源时马达的启动电流，并能通过设置预触发把握触发前后的现象。将光标对准电流波形的峰值，即可显示电流值。

存储记录仪的使用方法：记录PLC的时序

使用逻辑探头，可以同时测量最多逻辑8通道和模拟波形4通道，并用于分析控制信号的时序。通过设置逻辑的AND/OR，开始指定的理论电平触发，设置预触发后能够把握触发前后的现象。

存储记录仪的使用方法：记录停电时的电压下降

可以将无法预知何时发生的工频电源的电压下降设置为波峰值的电压电平来进行触发。可以自动保存至打印机或PC卡中，并将数据带回后显示在计算机中。

型号	MR8880-21
通道数	模拟4ch+逻辑标配8ch ※模拟输入通道间和主机间绝缘，所有逻辑输出通道和主机共地
测量量程 (10div满刻度)	各个通道可选瞬间值、有效值，10mV～100V/div, 13档量程，分辨率：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因数2
最大额定电压	端口间：AC、DC 600V，对地间：AC、DC 600V测试等级Ⅲ，AC、DC 300V测试等级Ⅳ
频率特性	DC~100kHz（±3dB）
时间轴(高速时)	100μs ～100ms/div，10档量程，采样周期：量程的1/100
记录间隔(实时时)	100μs ～1min，19个设置（所有通道同时采样）
测量功能	高速（高速记录）、实时（实时记录）
存储容量	14bit×1MW/ch（1Word=2byte）
外部存储	CF卡槽× 1,，USB 2.0接口× 1，（最大2GB）
记录纸	（打印单元MR9000为选件）：112mm ×18m，卷轴型热敏记录纸，记录湿度：10mm/s（使用碱性干电池时不可打印）
显示屏	5.7英寸VGA-TFT彩色液晶（640×480点）
显示语言	中文、日语、英语
通讯接口	USB2.0迷你B×1，CF/USB内存的文件传输至计算机中，用计算机控制
电源	AC适配器Z1002：AC100~240V（50/60Hz），11VA（实时保存时），40VA（实时保存，并使用打印机时）电池组Z1000：※同时使用AC适配器时优先适配器，AC适配器可充电3h/连续使用3h（背光打开时） 5号碱性干电池：（LR6）×8/连续使用时间40分钟（背光打开时，不可使用打印机） DC电源输入：DC10~28V（连接线需要特别订购）
体积和质量	205W × 199H × 67Dmm, 1.76kg（含电池组）装有打印机时：303W × 199H × 67Dmm, 2.26kg（含电池组）
附件	使用说明书×1、AC适配器Z1002×1、碱性干电池盒×1、吊带×1，USB线×1，应用光盘（波形查看Wv/通讯指令表）×1

型号	名称	描述
打印相关
MR9000	打印单元	打印宽度100mm，可和MR8880-21主机一同使用，含1卷打印纸
9234	记录纸	A6 width 112mm (4.41in) × 18m (59.06ft), 10rolls
存储媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司意外的CF卡，则无法保证进行正常的保存、读取。
9728	PC卡	带PC卡套，512MB
9729	PC卡	带PC卡套，1GB
9830	PC卡	带PC卡套，2GB
输入线A
※输入电压根据连接的输入单元的电压而定。
L9790	连接线	CAT II 300 V, 可任意弯曲测试线直径2.8mm , 线长1.5m
L9790-01	鳄鱼夹	鳄鱼夹 9790-01 以红/黑两端夹住被测物体测量 (L9790)
9790-02	抓状夹	以红/黑两端夹住被测物体测量 (9790)
9790-03	接触针	以红/黑两端夹住被测物体测量 (9790)
输入线B
※输入电压根据连接的输入单元的电压而定。
L9198	连接线	用于低电压 (最高到 300V), 线长1.7m
L9197	鳄鱼夹	用于高电压 (最高到 500V), 线长1.8m
9243	抓状夹	用于L4930/9197/9322，CAT III 1000V，196mm长
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
P9000	差分探头	存储记录仪专用（P9000-01）仅限波形（P9000-02）波形/有效值切换;最大AC/DC 1kV输入;另外需要电源
Z1008	AC适配器	AC100~240V
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
9322	差分探头	最高到 2kV DC 或 1kV AC. 可以与AC适配器 9418-15, 或探头电源单元 9687 和电源线 9248一同使用
9418-15	AC适配器	标配附件 100~240V AC，另售
非接触电压测量
SP3000	AC非接触电压探头	适用于外径φ1mm~2.5mm的带绝缘层电线;频带10Hz~100kHz;额定测量电压5Vrms 14Vp-p
SP9001	AC电压探头
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
9320-01	逻辑探头	4ch;用于电压/接点信号的ON/OFF检测;可响应脉冲幅度500ns以上
9323	转换电缆	由于端口不同，用于连接 9320/9321 与 8860 系列的记录仪
MR9321-01	逻辑探头	绝缘4ch;用于AC/DC电压的ON/OFF检测
最大200A(高精度)
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
CT6841	AC/DC电流传感器	额定电流：AC/DC 20A，频率特性：振幅DC~1MHz，相位DC~300kHz，振幅精度: ±0.3%，相位精度：±0.1°，可测导体直径：φ20mm以内
CT6843	AC/DC电流传感器	额定电流：AC/DC 200A，频率特性：振幅DC~1MHz，相位DC~300kHz，振幅精度: ±0.3%，相位精度：±0.1°，可测导体直径：φ20mm以内
CT6862	AC/DC电流传感器	额定电流：AC/DC 50A，频率特性：振幅DC~1MHz，相位DC~300kHz，振幅精度: ±0.06%，相位精度：±0.2°，可测导体直径：φ24mm以内
CT6863	AC/DC电流传感器	额定电流：AC/DC 200A，频率特性：振幅DC~500kHz，相位DC~300kHz，振幅精度: ±0.06%，相位精度：±0.2°，可测导体直径：φ24mm以内
9272	钳式传感器	频率特性,振幅 1 Hz〜100 kHz,相位 5 Hz〜50 kHz;额定电流 AC 20A/200A;输出电压 2V/20A, 2V/ 200A;可测导体直径 φ 46 mm
最大1000A(高精度)
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
CT6875	AC/DC电流传感器	频带DC~2MHz，额定电流AC/DC 500A
CT6876	AC/DC电流传感器	频带DC~1.5MHz，额定电流AC/DC 1000A
CT6844	AC/DC电流探头	频率特性DC~200kHz，额定电流AC/DC500A，输出4mV/A，可测导体直径φ20mm以下
CT6845	AC/DC电流探头	频率特性DC~100kHz，额定电流AC/DC500A，输出4mV/A，可测导体直径φ50mm以下
CT6846	AC/DC电流探头	频率特性DC~20kHz，额定电流AC/DC1000A，输出2mV/A，可测导体直径φ50mm以下
传感器用电源
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
CT9555	传感器单元	单独使用电流传感器时的供电;1ch，带波形输出
L9217	连接线	线两端都有绝缘BNC 连接器，并连接至输入模块上的绝缘BNC连接器。长1.6m
CT9556	传感器单元	单独使用电流传感器时的供电;1ch，带波形/RMS输出
CT9557	传感器单元	单独使用电流传感器时的供电;4ch，带计算功能、波形/RMS输出
100A~2000A(中速)
CT7631	AC/DC电流传感器	带宽DC~10kHz（-3dB）;额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm
CT7636	AC/DC电流传感器	带宽DC~10kHz（-3dB）;额定测试电流AC/DC 600A;输出电压1mV/A;可测导体直径φ 33mm
CT7642	AC/DC电流传感器	带宽DC~10kHz（-3dB）;额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm
CT7731	AC/DC自动调零电流传感器	带宽DC~5kHz（-3dB）;额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm
CT7736	AC/DC自动调零电流传感器	带宽DC~5kHz（-3dB）;额定测试电流AC/DC 600A;输出电压1mV/A;可测导体直径φ 33mm
CT7742	AC/DC自动调零电流传感器	带宽DC~5kHz（-3dB）;额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm
CM7290	显示单元	CT7000系列电流传感器组合使用，可实现测量、显示和输出;测量DCA, ACA, (DC+AC)A，频率，搭载分析显示等功能;向记录仪等进行输出的功能：WAVE, RMS, PEAK, Hz;给1个CT7600s/7700s传感器供电;5号电池/外部电源
L9095	输出线	BNC端子用，1.5m
500A~5000A
※用于50/60Hz工频电源线
9018-50	钳式探头	相位特性良好：振幅频率特性:40 Hz~3 kHz；位相频率特性:40 Hz~3 kHz ・测量量程AC10~500A・输出电圧AC0.2V/量程・可测导体直径 φ 46 mm
9132-50	钳式探头	连接万用表、记录仪，轻松测量大电流
CT9667	柔性电流钳	频带10Hz~20kHz（±3dB）;额定初级电流AC 5000 A/ 500 A;输出电压AC 500 mV/ f.s.;可测导体直径φ100mm~ φ254 mm，最多3种
泄漏电流
※用于50/60Hz工频电源线
3283	数字钳型表	True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10μA分辨率）到负载电流最大200A;滤波器功能;模拟/监视器输出
L9094	输出线	香蕉端子用，1.5m
L9095	输出线	BNC端子用，1.5m
L9096	输出线	端子板用，1.5m
9199	变换转换器	BNC-香蕉头，用于连接输入模块的 BNC 端口
9455-02	AC转换器	100~240V AC，12 V DC/ 2.5 A 输出
PC相关
9335	波形处理软件	数据转换、打印功能、波形显示、适用于Windows2000/ XP/Vista(32bit), Windows7(32/64bit)。
专用选件
※Z1002为主机标配附件
Z1002	AC适配器	标配，用于主要单元，AC 100~240V
Z1001	电池组	NiMH，主机充电
携带箱
C1003	携带箱	软箱，用于收纳选件
