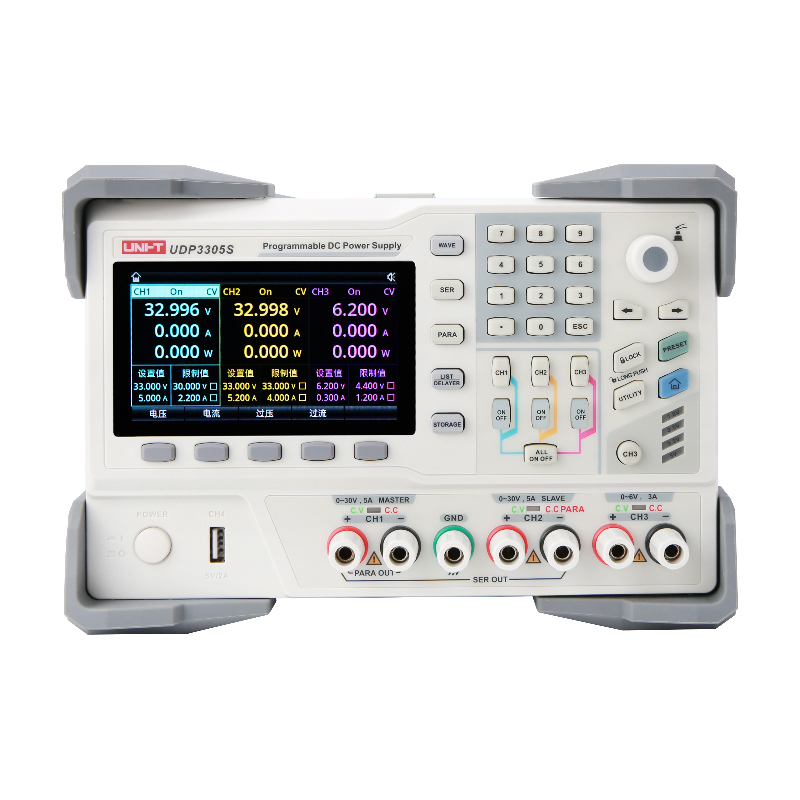

优利德/UNI-T UDP3000S系列可编程线性直流电源

列表/延时器功能、触发器、监测器功能、波形显示功能、系统设置和输出预设功能

品牌：	UNI-T/优利德
型号：	UDP3000S
保修期：	1年
供货期：	1周
外形尺寸：	240(W)x168(H)x355(D)mm
重量：	10.2kg
技术规格：	四通道独立输出：CH1/CH2: 0~32V/5A，CH3：0~6V/3A，CH4：5V/2A(USB)，4.3英寸TFL真彩LCD，额定输出功率348W输出，五位电压/电流高精度显示，分辨率1mV/1mA，串并联一键输出，波形显示、List、延时器

立即询价

打印

产品标签：优利德，UNI-T，UDP3000S，UDP3305S，UDP3305S-E，可编程线性直流电源

产品中心
Products

可编程多通道直流电源 [35]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

美国泰克(Tektronix)

美国福禄克(Fluke)

全部品牌

产品介绍

技术参数

附件及选件

解决方案

相关下载

UDP3000S系列可编程线性直流电源

UDP3000S系列可编程线性直流电源具有两路30V/5A输出、一路6V/3A和一路标准USB输出，产品4.3英寸TFT大屏提供丰富的功能界面，使列表/延时器功能、触发器、监测器功能、波形显示功能、系统设置和输出预设功能等便捷易用。

产品全系列标配标准RS232通信接口，支持SCPI协议，以太网及Digital I/O等多个接口，方便远程控制，极低的负载调整率和低纹波噪声输出，且各通道相互隔离，使用串并联功能时只需一键切换。丰富的功能广泛应用于产品工业控制领域、硬件开发&维修、科研、教学和实验室领域，可满足多样化的测试需求。

线性电源	4	348W	32V	5A	1mV/1mA
类型	通道数	最大输出功率	最大输出电压	最大输出电流	分辨率

产品型号

型号	通道数	输出功率	输出电压	输出电流	纹波与噪声	分辨率	1/2 U机型
UDP3305S	4	348W	CH1/CH2: 0~32V CH3: 0~6V CH4: 5V(USB)	CH1/CH2: 0~5A CH3: 3A CH4: 2A(USB)	电压:≤350μVrms 电流:≤2mArms	1mV/1mA	-
UDP3305S-E	2	348W	CH1/CH2: 0~32V CH3: 0~6V CH4: 5V(USB)	CH1/CH2: 0~5A CH3: 3A CH4: 2A(USB)	电压:≤350μVrms 电流:≤2mArms	10mV/1mA	-

产品特点

● 4.3英寸TFL真彩LCD
● 额定输出功率348W输出
● 五位电压/电流高精度显示，分辨率1mV/1mA（UDP3305S）
● 具有超低的输出纹波和噪声
● CH1/CH2/CH3 独立输出开关
● 多重保护：过压/过流/过温保护
● 串并联一键输出
● 波形显示、List、延时器功能
● 支持 SCPI 远程命令控制
● 优异的负载调节率和线性调节率，支持电压、电流等线性可编程功能
● 标配USB Host、USB Device、LAN、RS-232、Digital I/O等多个接口
● 四通道独立输出：CH1/CH2: 0~32V/5A，CH3：0~6V/3A，CH4：5V/2A（USB）

产品特色

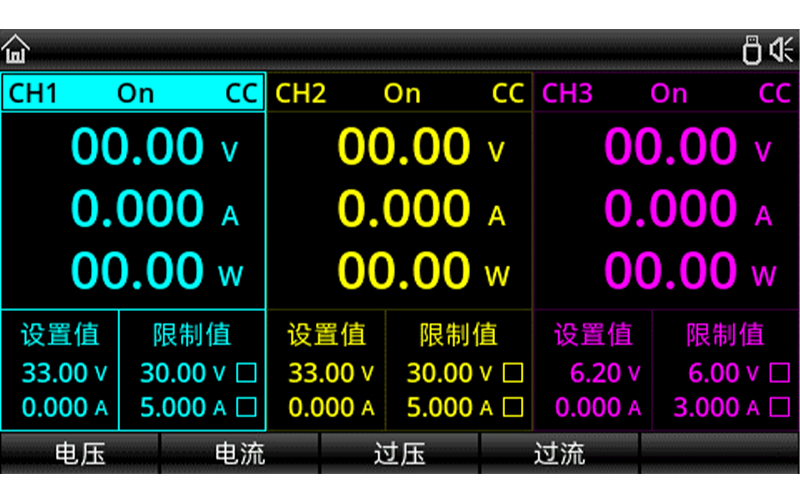

液晶显示交互界面

采用4.3英寸高清显示屏，为用户提供了功能丰富，操作简单的人机交互界面，可以实时显示电源当前的设定输出电压/电流、实际输出电压/电流和保护输出电压/电流值，同时各功能交互界面简单全面，易于操作。

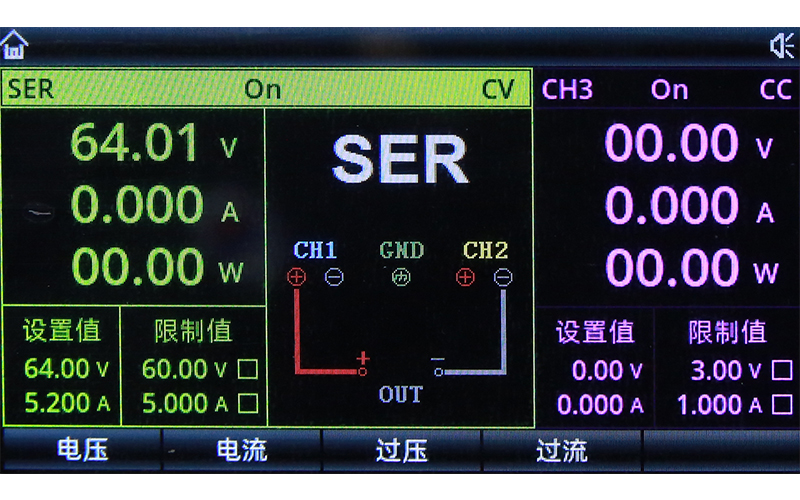

串并联一键设置

无须外接连线即可实现主通道CH1、CH2间的串并联，简化连线，使测试更简便。

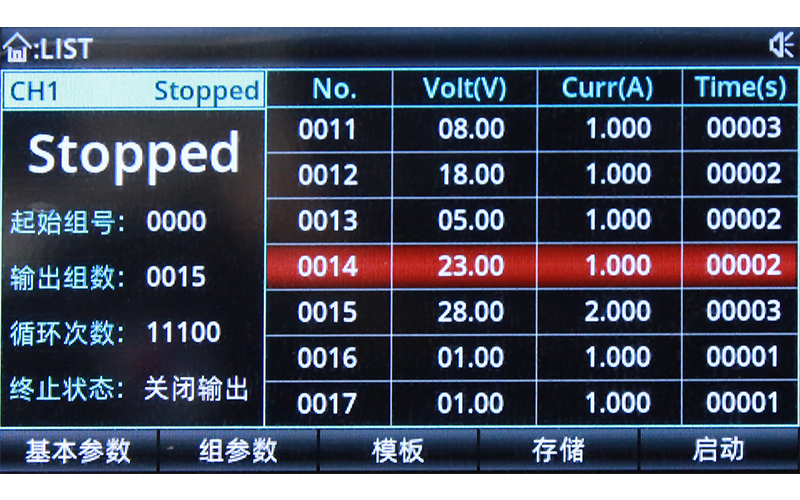

列表/延时器功能

具有列表与延时设置功能，能够根据测试需求设置最多2048组数据，循环次数达到99999次，并配合波形模板使用，非常方便用于循环测试及老化方面的测试工作。

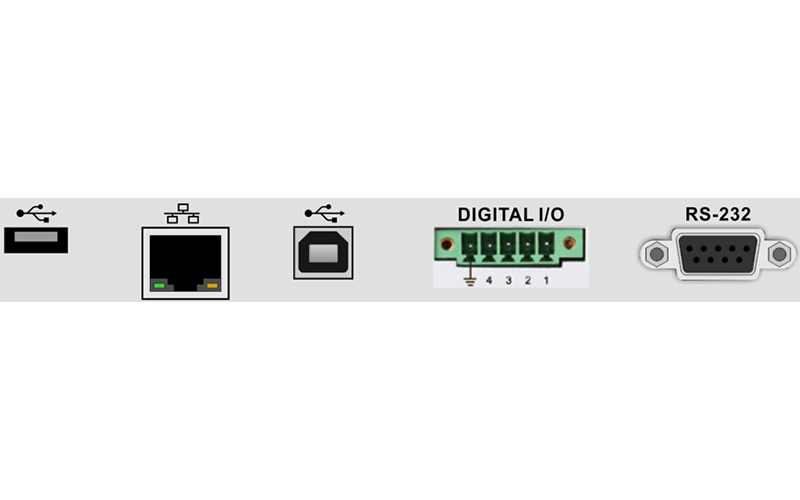

丰富的远程控制接口

标配RS232通信接口、以太网接口、Digital I/O及主、从USB接口，可通过远程连接以太网进行控制，也可以通过RS232和USB，配合上位机软件实现软件控制。

型号		UDP3305S	UDP3305S-E
输出额定值	电压	CH1&CH2: 0~32Vx2 CH3: 0~6V CH4: 5V(USB输出)
	电流	CH1&CH2: 0~5Ax2 CH3: 0~3A CH4: 2A(USB输出)
	功率	348W
恒压模式	调整率	电源调整率：≤0.01%+2mV 负载调整率：≤0.01%+2mV
	纹波及噪声	<350μVrms/2mVpp(5Hz~1MHz)
	反应时间	≤50μs
	命令处理时间	<10ms
	输出范围	0至设额定电压连续可调
恒流模式	调整率	电源调整率：≤0.01%+250μA 负载调整率：≤0.01%+250μA
	纹波电流	≤2mArms
	输出范围	0至设额定电流连续可调
跟踪模式	并联	电源调整率：≤0.01%+2mV 负载调整率：≤0.01%+2mV
	串联	电源调整率：≤0.01%+3mV 负载调整率：≤300mV
	跟踪误差	≤0.5%+10mV(10~30V空载) ≤0.5%+30mV(0~9.99V空载) 接入负载≤300mV
输出额定值	显示	电压满刻度，5位数显；LCD 电流满刻度，4位数显；LCD	电压满刻度，4位数显；LCD 电流满刻度，4位数显；LCD
	编程分辨率	电压：1mV 电流：1mA	电压：10mV 电流：1mA
	回读分辨率	电压：1mV 电流：1mA	电压：10mV 电流：1mA
	编程精度 (25±5℃)	电压：±(0.03%+10mV) 电流：±(0.2%+5mA)	电压：±(0.03%+20mV) 电流：±(0.2%+5mA)
	回读精度 (25±5℃)	电压：±(0.1%+10mV) 电流：±(0.15%+5mA)	电压：±(0.1%+20mV) 电流：±(0.15%+5mA)
电压程控速度 (总变化范围内的1%）	CH1	上升：满载<50ms；空载<30ms 下降：满载<45ms；空载<400ms
	CH2	上升：满载<50ms；空载<30ms 下降：满载<45ms；空载<400ms
	CH3	上升：满载<15ms；空载<13ms 下降：满载<22ms；空载<100ms
温度系数per℃ (输出百分比+偏置)	CH1	电压：0.01%+5mV；电流：0.01%+2mA
	CH1	电压：0.01%+5mV；电流：0.01%+2mA
	CH3	电压：0.01%+2mV；电流：0.01%+2mA
通道4特征 (USB输出)	输出电压	5V±0.25V
	输出电流	2A
特色功能		锁键盘
		波形显示
		List
		延时器
		录制器、触发器、监测器
接口		USB Host、USB Device、LAN；数字IO
存储调出		10组
显示		4.3寸TFT LCD, WVGA(480*272)
电源		AC 100V/120V/220V/230V±10%，50/60Hz
机身颜色		白色+灰色
机身重量		10.2kg
配件		国标电源线×1，USB 2.0双头打印线×1
机身尺寸(W×H×D)		240mm×168mm×355mm
