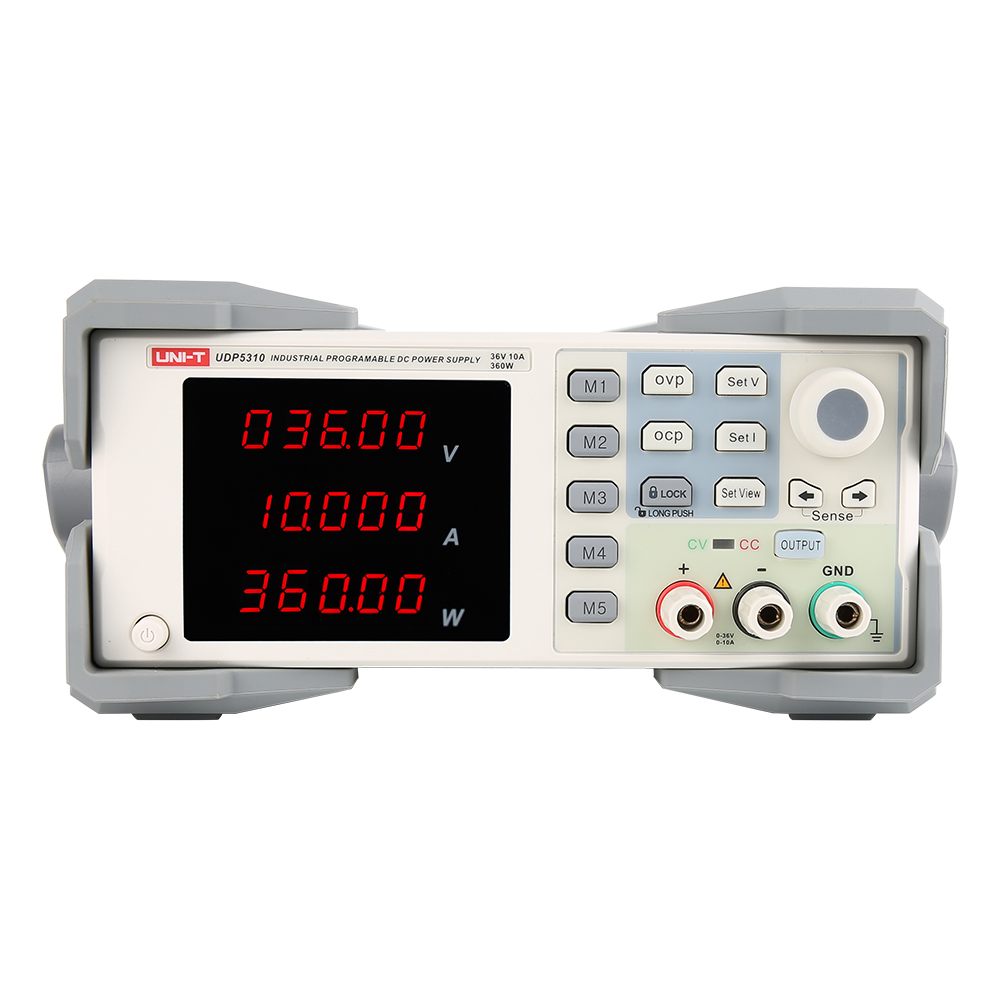

优利德/UNI-T UDP5300系列可编程线性直流电源

单路输出，V/A/W，三窗口显示，10mV/1mA高精度分辨率，兼具桌上型和系统型的特性

品牌：	UNI-T/优利德
型号：	UDP5300
保修期：	3年
供货期：	1周
外形尺寸：	214(W)x88(H)x340(D)mm
重量：	5.9kg
技术规格：	单路输出，V/A/W，三窗口显示，分辨率1mV/0.1mA(UDP5306S)，电压范围：0-36V，电流范围：0~3A(UDP5303)/0~6A(UDP5306/UDP5306S)/0~10A(UDP5310)，五位电压/电流高精度显示

立即询价

打印

产品标签：优利德，UNI-T，UDP5300，UDP5303，UDP5306，UDP5306S，UDP5310，可编程线性直流电源

产品中心
Products

可编程单通道直流电源 [82]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

美国泰克(Tektronix)

美国福禄克(Fluke)

全部品牌

产品介绍

技术参数

附件及选件

解决方案

相关下载

UDP5300系列单通道可编程线性直流电源

UDP5300系列单通道可编程线性直流电源拥有数码屏显示，测量范围广泛，具备1mV/0.1mA高精度分辨率，电源兼具桌上型和系统型的特性，可任意搭配其他仪器，集成特殊功能的测试系统，完成不同场合下的测量需求，具有高性价比优势，给用户的使用带来极大的方便，是普通可编程电源的换代产品。

线性电源	1	360W	36V	10A	1mV/0.1mA
类型	通道数	最大输出功率	最大输出电压	最大输出电流	分辨率

产品型号

型号	通道数	输出功率	输出电压	输出电流	纹波与噪声	分辨率	1/2 U机型
UDP5310	1	360W	0~36V	0~10A	电压:≤2mVrms 电流:≤6mArms	10mV/1mA	是
UDP5306S	1	216W	0~36V	0~6A	电压:≤1.5mVrms 电流:≤6.0mArms	1mV/0.1mA	是
UTP5306	1	216W	0~36V	0~6A	电压:≤1.5mVrms 电流:≤5mArms	10mV/1mA	是
UDP5303	1	108W	0~36V	0~3A	电压:≤1.5mVrms 电流:≤6.0mArms	1mV/0.1mA	是

产品特点

● 单通道
● V/A/W，三窗口显示
● 分辨率1mV/0.1mA(UDP5306S)
● 电压范围：0-36V
● 低纹波和低噪音
● 远端补偿功能
● 可通过计算机进行软件监控
● 方便组建智能化测试平台
● 适用于标准半2U机柜
● 标配RS-232C通讯接口，支持SCPI协议

产品特色

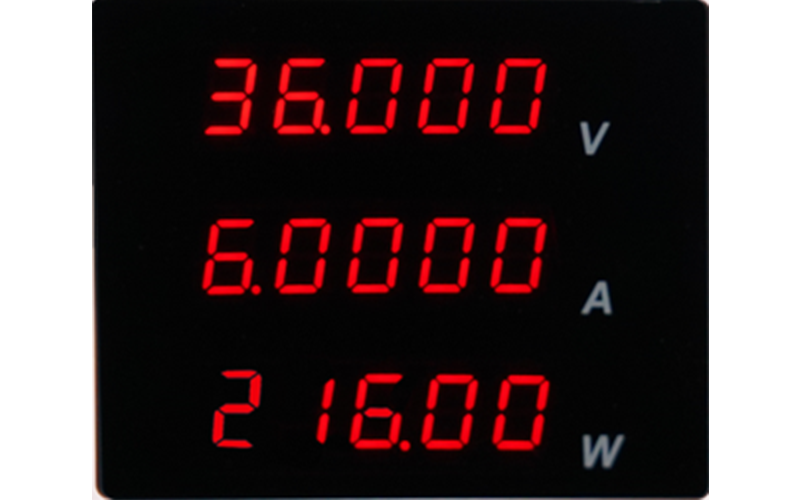

电压/电流高精度显示

显示分辨率:1mV/0.1mA(UDP5306S)

过压/过流/过温保护功能

长按“OVP/OCP”键，数码管电压/电流值会闪动，可进行参数设置，当输出端电压/电流超过设置值时，电源将自动关闭输出并数码管显示“OVP/OCP”

设定值恢复、Set View功能

设定值恢复：电压、电流、过压、过流等参数设置在电源断电/重启后恢复上次的参数值。
Set View功能：一键查看当前预设电压/电流值。

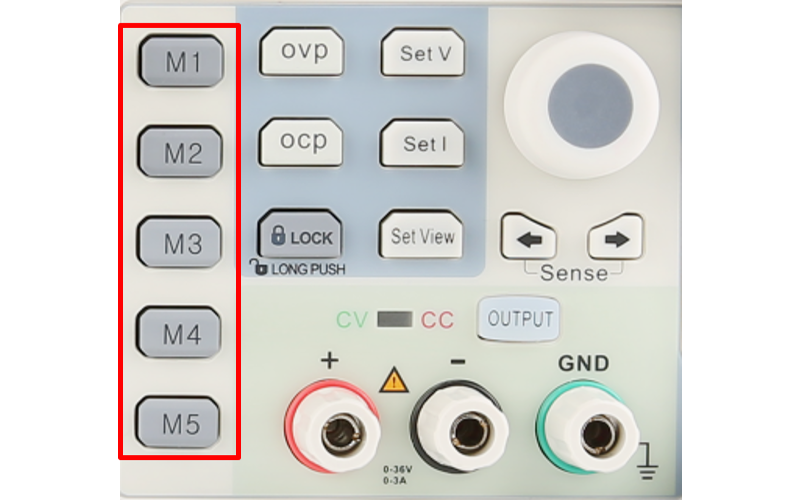

五组设置保存与调用

“M1”至“M5”五个按键可以预存5组配置参数，方便用户随时调用使用。

智能温控风扇

随时检测机箱内温度情况，智能控制风扇转动，节约能源，降低噪音。

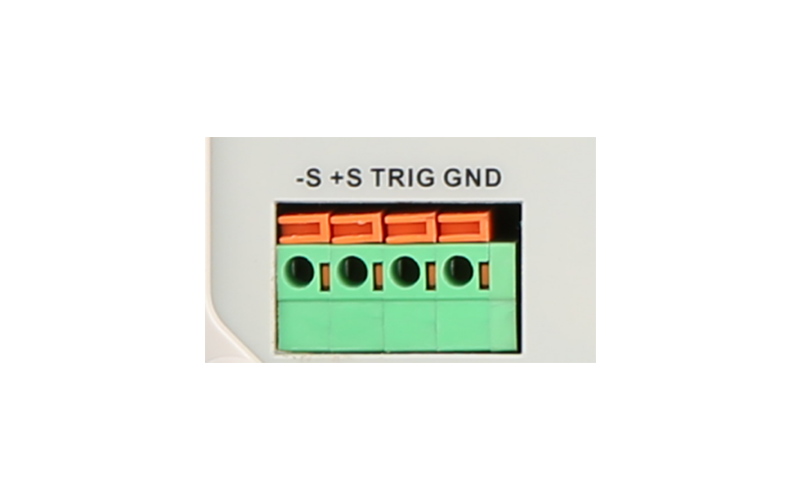

远端测量与触发功能

远端测量功能：避免因负载电流过大而在测试线上引起的压降误差，保证测量精度。
触发功能：电源后面板的远端触发端子“TRIG与GND”可用于触发电源输出和关闭输出，“TRIG与GND”短路一次电源输出状态即被触发一次。

后面板接口

标配RS-232C接口，遵循标准SCPI通信协议

基本参数
型号		UDP5303	UDP5306	UDP5306S	UDP5310
额定输出电压		36V	36V	36V	36V
额定输出电流		3A	6A	6A	10A
功率		108W	216W	216W	360W
负载调节率	电压	<0.05%+5mV	<0.05%+6mV	<0.05%+6mV	<0.05%+8mV
负载调节率	电流	<0.05%+5mA	<0.05%+5mA	<0.05%+5mA	<0.05%+8mA
电源调节率	电压	<0.05%+5mV	<0.05%+6mV	<0.05%+6mV	<0.05%+8mV
电源调节率	电流	<0.05%+5mA	<0.05%+5mA	<0.05%+5mA	<0.05%+8mA
设定值解析度	电压	10mV	10mV	1mV	10mV
设定值解析度	电流	1mA	1mA	0.1mA	1mA
设定值精度	电压	≤0.05%+2字节	≤0.05%+2字节	≤0.05%+8mV	≤0.05%+2字节
设定值精度	电流	≤0.2%+3字节	≤0.2%+3字节	≤0.1%+3mA	≤0.2%+6字节
回读值解析度	电压	10mV	10mV	1mV	10mV
回读值解析度	电流	1mA	1mA	0.1mA	1mA
回读值精度	电压	≤0.05%+2字节	≤0.05%+2字节	≤0.05%+8mV	≤0.05%+2字节
回读值精度	电流	≤0.2%+3字节	≤0.2%+3字节	≤0.1%+3mA	≤0.2%+6字节
设定值温漂系数 %of output/℃+offset	电压	300ppm	300ppm	300ppm	300ppm
设定值温漂系数 %of output/℃+offset	电流	300ppm	300ppm	300ppm	300ppm
回读值温漂系数 %of output/℃+offset	电压	300ppm	300ppm	300ppm	300ppm
回读值温漂系数 %of output/℃+offset	电流	300ppm	300ppm	300ppm	300ppm
电压稳定时间		400ms	400ms	300ms	400ms
交流输入	电压1	110V	110V	110V	110V
	电压2	220V	220V	220V	220V
	频率	47~63Hz	47~63Hz	47~63Hz	47~63Hz
设定值稳定度-8h %of output/℃+offset	电压	≤0.5%+2字节	≤0.5%+2字节	≤0.5%+8mV	≤0.5%+2字节
设定值稳定度-8h %of output/℃+offset	电流	≤0.5%+10mA	≤0.5%+10mA	≤0.5%+5mA	≤0.5%+15mA
回读值稳定度-8h %of output/℃+offset	电压	≤0.5%+2字节	≤0.5%+2字节	≤0.5%+8mV	≤0.5%+2字节
回读值稳定度-8h %of output/℃+offset	电流	≤0.5%+10mA	≤0.5%+10mA	≤0.5%+5mA	≤0.5%+15mA
保险丝规格		3.15/6A	5.0/8A	5.0/8A	10.0/15A
Sense补偿电压		≤0.5%+2字节	≤0.5%+2字节	≤0.5%+8mV	≤0.5%+2字节
编程响应时间		300ms	300ms	200ms	300ms
保护功能		OVP/OCP/OTP	OVP/OCP/OTP	OVP/OCP/OTP	OVP/OCP/OTP
耐压(输出对大地)		500V AC	500V AC	500V AC	500V AC
预存设置		M1~M5预存设置
接口&协议		RS-232C接口和SCPI协议
上位机软件		有
显示类型		五位数码管显示
电源电压频率		AC 110/220V 50/60Hz
尺寸(W×H×D)		214×88×340mm	214×88×340mm	214×88×340mm	214×88×400mm
重量(kg)		5.9kg	5.9kg	5.9kg	10.2kg
