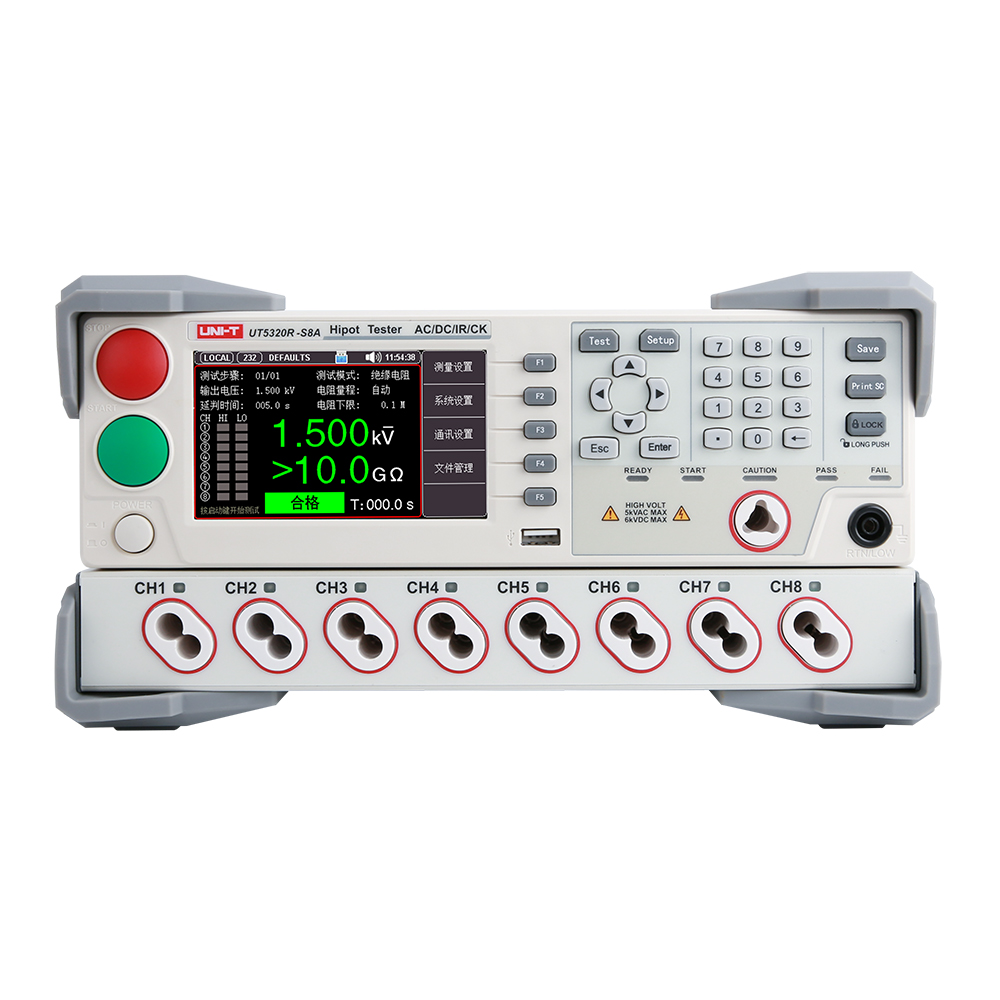

优利德/UNI-T UT5320R-S4A 8路耐压绝缘测试仪

4.3英寸大屏幕LCD显示，8路扫描，集电气强度(交/直流耐压)、绝缘电阻、接触检测多项测试功能于一体

品牌：	UNI-T/优利德
型号：	UT5320R-S8A
保修期：	3年
供货期：	1周
外形尺寸：	280(W)×138(H)×428(D)mm
重量：	20.72kg
技术规格：	通道数：8，电压范围AC：50~5000V，电流范围AC：0.001mA~20.00mA，电压范围DC：50~6000V，电流范围DC：0.1μA~10.00mA，绝缘电阻：50~2500V/0.1MΩ~10GΩ，接触检查功能，4.3英寸大屏幕LCD显示

立即询价

申请演示/试用

打印

产品标签：优利德，UNI-T，UT5320R-SxA，UT5320R-S8A，多路耐压绝缘测试仪，8路耐压绝缘测试仪

产品中心
Products

绝缘耐压测试仪 [12]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

美国泰克(Tektronix)

美国福禄克(Fluke)

全部品牌

产品介绍

技术参数

附件及选件

解决方案

相关下载

UT5320R-SxA系列多通道耐压绝缘测试仪

UT5320R-SxA系列采用4.3英寸真彩液晶显示，具有4/8测试通道，通过各种实体按键以及数字键盘可以快速完成各种测试条件设置。机身使用高性能32位ARM微处理器控制，能够实时测量被测体的各项安规参数，整机线路模块间采用全隔离措施，抗干扰能力强，是集电气强度（交/直流耐压）、绝缘电阻、接触检测多项测试功能于一体的仪器。

4/8	4.3" TFT LCD	50V~5000V	50V~6000V	0.001mA~20mA	0.1μA~10.00mA	0.1MΩ~10GΩ
通道数	显示	电压范围AC	电压范围C	电流范围AC	电流范围DC	绝缘电阻

产品型号

型号	通道数	显示	电压范围AC	电流范围AC	电压范围DC	电流范围DC	绝缘电阻	标配接口
UT5320R-S4A	4	4.3" TFT LCD	50V~5000V	0.001mA~20mA	50V~6000V	0.1μA~10.00mA	0.1MΩ~10GΩ	RS-232/485, USB Host, LAN, HANDLER, SIGNAL
UT5320R-S8A	8	4.3" TFT LCD	50V~5000V	0.001mA~20mA	50V~6000V	0.1μA~10.00mA	0.1MΩ~10GΩ	RS-232/485, USB Host, LAN, HANDLER, SIGNAL

产品特点

● 4.3英寸TFT真彩LCD，大屏显示
● 4/8路，多路输出
● 支持AC/DC耐压测试，IR绝缘测试，接触测试，功能丰富
● 全隔离及浮地输出，抗干扰能力强
● 交流耐压(ACW)：5kV/20mA
● 直流耐压(DCW)：6kV/10mA
● 绝缘阻抗(IR)：2.5kV/10GΩ（可选配到5kV）
● 缓升时间/缓降时间/测试时间/补偿归零，多种功能灵活设置
● 智能判定：超上限/超下限/电弧/超充电下限（声光指示）
● 过压/短路保护/快速放电/接地失效多重保护，提供极致安全体验
● 防电墙技术随时侦测回路，杜绝触电伤害，保障人员安全
● 过压、过流保护，电流底数清零功能，使用更加简便快捷
● 可存储100个测试文件，每个文件可存储20个测试步骤，测试模式可任意组合
● 遵循标准SCPI和Modbus通信协议，方便组件自动化测试系统
● 配有工控用的Handler (PLC) 接口，连接电脑用的RS-232C（可选配RS485）和LAN接口

产品特色

多种工作模式、灵活设置

-交流耐压测试
-直流耐压测试
-绝缘电阻测试
-接触检查测试

多种保护、安全可靠

-过压保护
-接地失效保护
-短路保护
-自动放电
-全隔离设计&浮地输出

合格超限、智能判断

-PASS
-FAIL
-超上限
-超下限
-电弧侦测
-超充电下限

输出精准，测量精度更高

-电压输出精度：1%
-电流测量精度：2%

更多接口兼容更多协议，应用众多场景

-RS-232/RS-485
-LAN
-Handler
-Signal
-支持SCPI及Modbus通信协议

耐压测试
型号			UT5320R-S4A	UT5320R-S8A
扫描通道数			4	8
扫描方式			4路双端	8路双端
接触检查功能			支持
输出电压	AC	电压范围	0.050kV~5.000kV
		电压波形	正弦波
		失真度	<3%
		工作频率	50, 60Hz可选
		频率精度	±1%
		输出功率	100VA(5.000kV/20mA)
		电压调整率	±(1.0%+50V)(额定功率)
	DC	电压范围	0.050kV~6.000kV
		信号源频率	600Hz
		输出功率	60VA(6.000kV/10mA)
		电压调整率	±(1.0%+100V)(额定功率)
	AC/DC	电压分辨率	1V
		电压输出精度	±(1.0%设定+5V)(空载)
		电压测试精度	±(1.0%读数+5V)
		电压产生方式	DDS信号源加AB类功放
	AC	电流范围	0.001mA~20mA
		短路电流(瞬间)	>40mA(设定输出电压>500V)
		电流分辨率	0.001mA
		电流精度	±(2.0%读数+5个字)
		实际电流	OFF, 0.001mA~20mA
	DC	电流范围	0.1μA~10.00mA
		电流精度	±(2.0%读数+5个字)
		放电功能	测试结束后自动放电
绝缘电阻测试
输出电压			0.050kV~2.500kV(可选配5.00kV)
电压分辨率			1V
电压测试精度			±(1.0%读数+2V)
最大输出电流			10mA
最大输出功率			25VA(2500V/10mA)
输出瞬间短路电流			>20mA(设定输出电压>500V)
负载调整率			≤1%(额定功率)
纹波(1kV)			≤3%(1kV, 空载)
放电功能			测试结束后自动放电
电阻测量范围			0.1MΩ~10GΩ
电阻显示量程			10mA 0.1MΩ~0.5MΩ 2mA 0.5MΩ~5MΩ 200μA 5MΩ~50MΩ 20μA 50MΩ~500MΩ 2μA 500MΩ~10GΩ
电阻测量准确度			≥500V 1MΩ~1GΩ: ±(5%读数+5个字) 1GΩ~10GΩ: ±(10%读数+5个字) <500V 0.1MΩ~1GΩ: ±(10%读数+5个字) 1GΩ~10GΩ: 仅供参考无精度要求
电流测量准确度			±(1.5%读数+5个字)(清零后)
电弧侦测
测量范围	AC		OFF，1-9 级
测量范围	DC		OFF，1-9 级
比较器
电流上限设置I上	AC		0.001mA~20mA
电流上限设置I上	DC		0.1μA~10mA
电流上限设置I下 (LOWER OFF)	AC		0.001mA~20mA
电流上限设置I下 (LOWER OFF)	DC		0.1μA~10mA
电阻上限设置			OFF, 0.1MΩ~10GΩ
电阻下限设置			0.1MΩ~10GΩ
判别输出			PASS/FAIL LCD及LED分别显示，声音报警
时间设置
电压上升时间			0.1s~999.9s
电压跌落时间			0s~999.9s(仅在耐电压PASS后)
电压等待时间			0.3s~999.9s(仅直流耐电压，且满足上升时间+测试时间>等待时间)
测试时间设定			0.1s~999.9s(在TIMER ON时)
时间准确度			±(0.2%设定值±0.1s)
测量功能
键盘锁			防止意外修改测试条件，或禁止测试条件被修改
底数清零功能			流过输出线之间的绝缘电阻和分布电容的电流可被清零
启动等待延迟			在开始测试时（按下了START），先输出高压启动信号，等待一定时间后开始高压输出
电流超量程判断			硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤
ARC电弧侦测			采样电流的突变信号，判断回路潜在的隐患及大概的规模
地线电流检测			在意外触电或高压对外壳有漏电时，保护人身安全
报警音量调节			关、高、中、低
高压指示			窗口指示和LED灯指示
存储与接口
文件编程和存储			可编程100个测试文件，每个文件可以有20个测试项目，总计可以保存2000个测试项目
USB接口			有(最大支持128G)
开机参数保存			设定参数保存为默认参数，下次开机可以自动恢复28
控制接口			HANDLER，SINGAL
通讯接口			RS232C，LAN，可选配RS485
基本参数
电源			100V~242V ACrms，47.5~63Hz
显示			4.3" TFT-LCD
尺寸			280mm×138mm×428mm (宽×高×深)
重量			20.12kg	20.72kg
