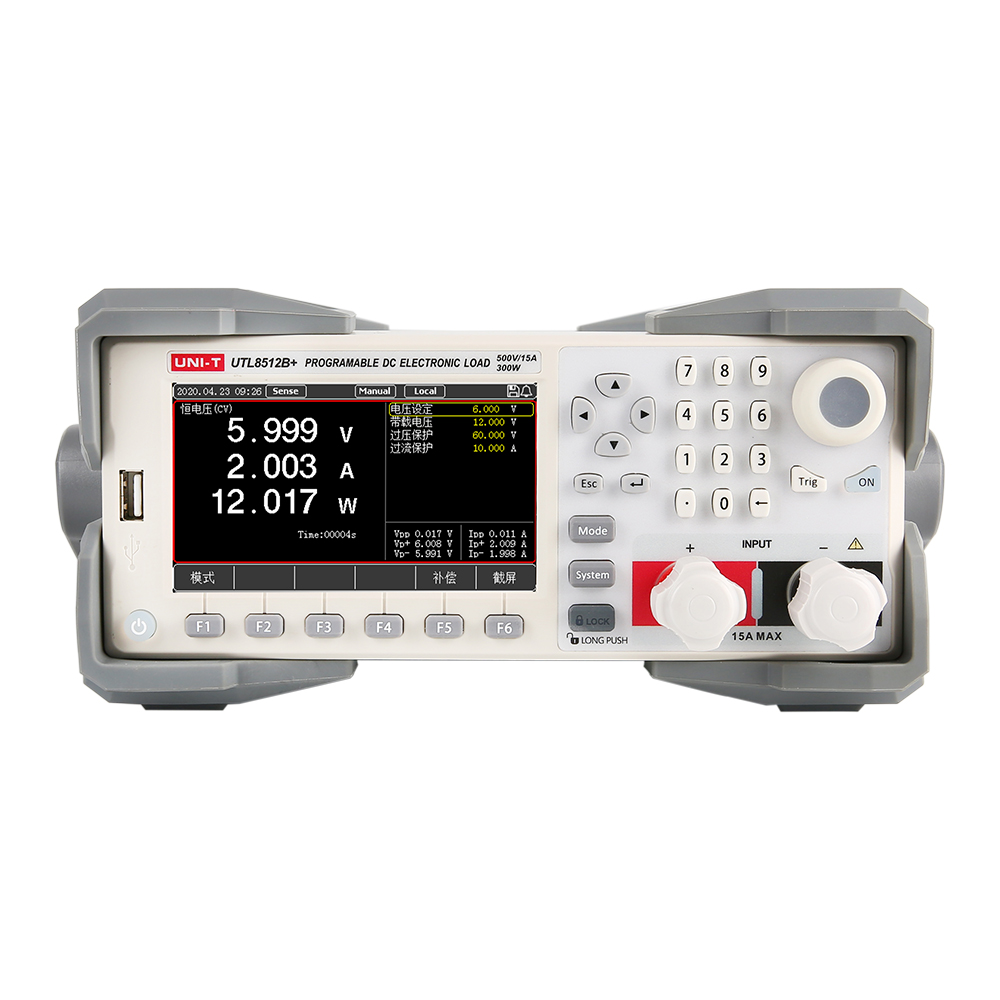

UTL8500系列可编程直流电子负载配有4.3英寸液晶显示屏,功率范围广泛,分辨率可达0.1mV/0.1mA,具有动态测试、过载测试、自动测试、列表测试、电池测试、CR-LED测试等多种测试功能与模式,同时标配RS-232C通讯接口,并可根据设计和测试需求选配其他通讯接口,提供多用途解决方案,灵活满足各种现场测试条件,实现与自动化生产线、自动测试系统无缝连接。
● 测量范围150W/300W/600W,150V/500V,15A/30A/120A ● CC/CV/CR/CP四种基本模式 ● 0.1mV/0.1mA高分辨率 ● 电压电流采样速率40kHz,动态频率高达10k的动态电流/电压测试 ● 恒阻+恒流、恒压+恒阻、恒压+恒流三种组合测试 ● CR-LED测试,电源上升/下降时间测试 ● OCP/OPP/OVP测试、负载效应测试 ● 独立短路测试功能(仅在CC、CV、CR、CP模式下有效) ● 过电压、低电压、过电流、过功率、过热、防反接等保护 ● 列表模式自带存储,支持外挂U盘保存与调用,支持U盘升级系统 ● 列表自启电压功能,过电压短路限压功能 ● 屏幕截图与列表保存、调用功能 ● 远端电压补偿输入功能、电流远端监视功能,外部触发功能 ● 配套上位机软件实现远程控制和监控 ● 智能温控风扇、断电记忆功能 ● 标配RS-232C接口,支持SCPI协议 ● 适用于标准半2U机柜
分辨率:0.1mV/0.1mA 电压测试范围:0~150V 电流测试范围:0~120A 功率测试范围:0~600W

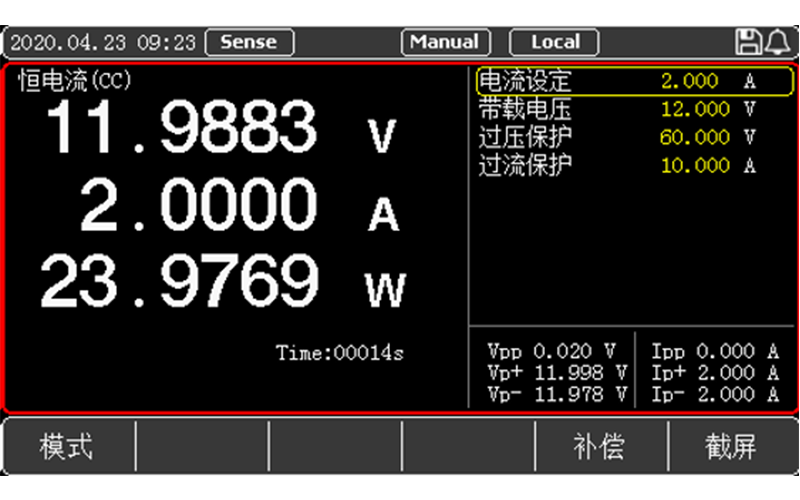

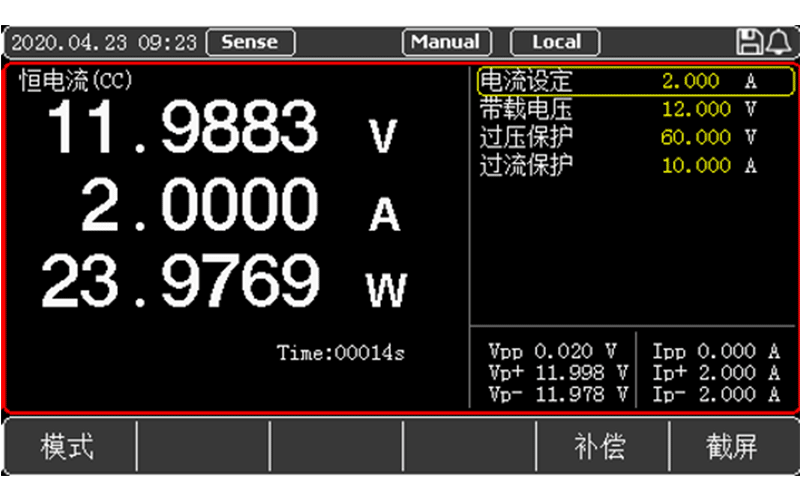

4种基本工作模式:CC/CV/CR/CP

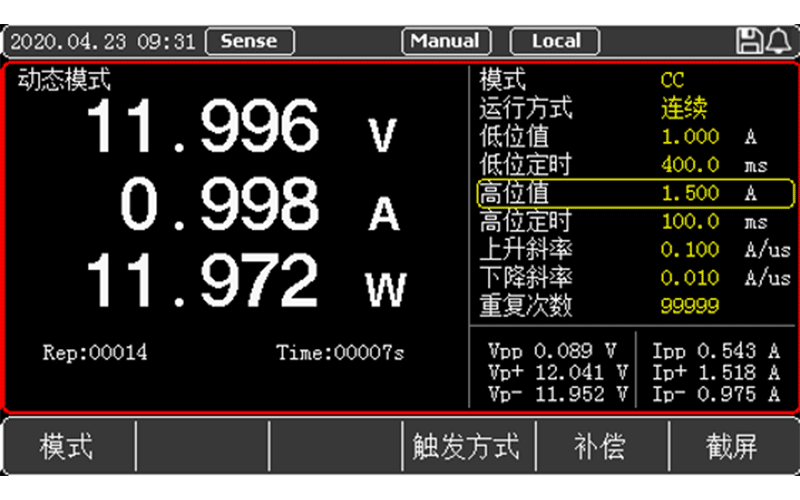

为满足多样化测试需求,UTL8500系列电子负载提供了更多的测试模式供用户选择,包含动态测试、列表测试,组合测试、OCP/OPP测试、 CR-LED测试、电池测试、负载效应、OVP测试、短路、时间测试等模式。

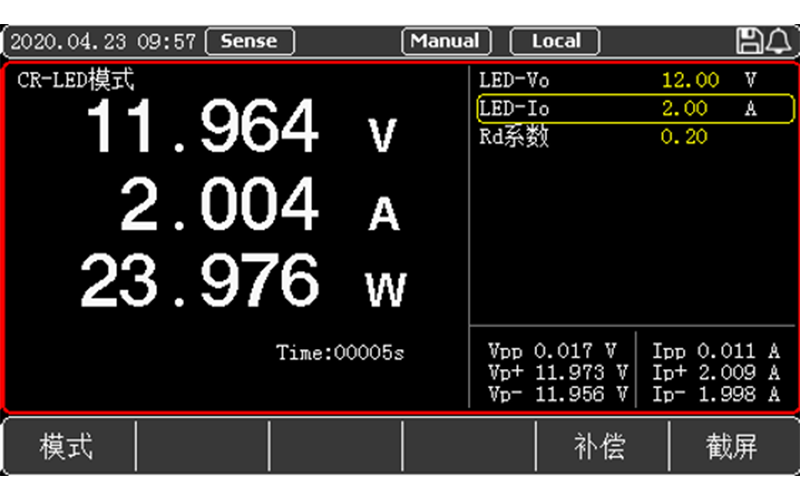

CR-LED测试是针对LED电源的测试模式,通过模拟发光二极管的导通电压以及工作电流,真实模拟了LED的工作原理,使其测试电压与电流在一个正常的稳定值之间,避免了恒电阻放电会产生的震荡等不稳定的情况,从而更好地检查LED驱动电源的实际带载情况。

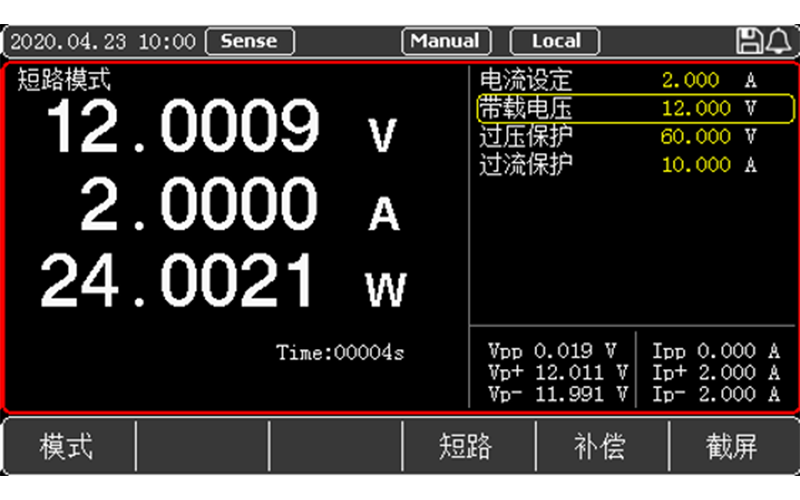

电子负载可以在输入端模拟一个短路电路,用来测试当待测物输出端子发生短路时,待测物的保护功能是否可以正常运行。注意:短路模式只在CC、CV、CR、CP下有效。
过电压、低电压、过电流、过功率 、过热、防反接等多种保护。

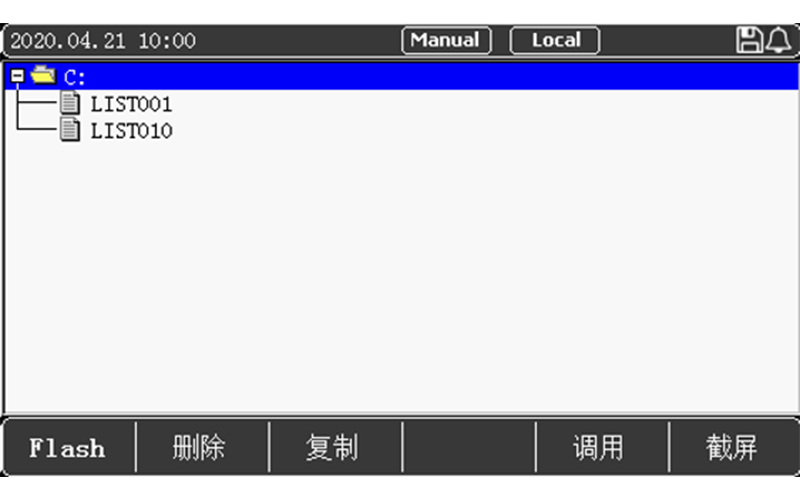

按下【截屏】按钮可将当前的屏幕图像保存到U盘,也可以将常用的列表测试文件保存在Flash或U盘,以便下次需要时调用,并可通过U盘快速进行系统升级。
标配RS-232C接口:配套上位机软件,实现远程操作 智能温控风扇:有效降低噪声有助于防止仪器过热 断电记忆:再次上电恢复上次保存的设置值
