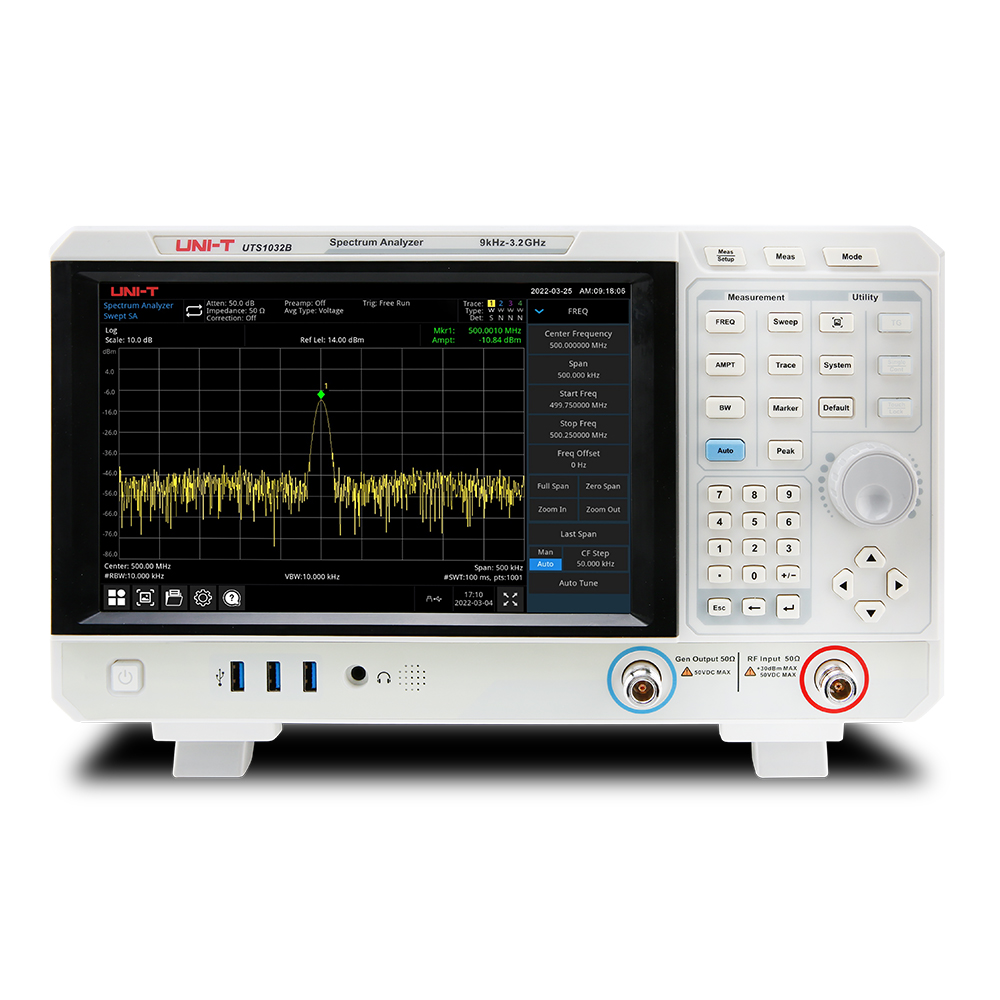

| UTS1000B系列频谱分析仪 |
优利德UTS1000B系列频谱分析包含2型号UTS1015B/UTS1032B，具备10.1英寸高清电容触摸显示屏。 UTS1000B系列采用成熟的数字中频技术，保证其具备稳定、优异的性能。 是一款功能丰富，性能出色的经济型频谱分析仪，不仅可应用于企业研发、工厂生产、维修等领域，同时也可以是科研、教育教学领域设备的优秀之选。 |
|
| 9kHz~3.2GHz |
1Hz |
1Hz~1MHz |
-98dBc/Hz |
-161dBm |
| 频率范围 |
频率分辨率 |
分辨率带宽 |
相位噪声 |
显示平均噪声 |
|
|
|
|
| 产品型号 |
|
| 型号 |
频率范围 |
频率分辨率 |
分辨率带宽 |
相位噪声 |
显示平均噪声电平 |
带跟踪源 |
| UTS1032T |
9kHz·3.2GHz |
1Hz |
1Hz~1MHz |
<-98dBc/Hz |
-161dBm/Hz |
标配 |
| UTS1032B |
9kHz·3.2GHz |
1Hz |
1Hz~1MHz |
<-98dBc/Hz |
-161dBm/Hz |
- |
| UTS1015T |
9kHz~1.5GHz |
1Hz |
1Hz~1MHz |
<-98dBc/Hz |
-161dBm/Hz |
标配 |
| UTS1015B |
9kHz~1.5GHz |
1Hz |
1Hz~1MHz |
<-98dBc/Hz |
-161dBm/Hz |
- |
|
|
|
|
| 产品特点 |
|
● 频谱分析频率范围： 9kHz~1.5GHz/3.2GHz
● 显示平均噪声电平DANL低于 -161dBm/Hz
● 最小分辨率带宽 1Hz
● 相位噪声： <-98 dBc/Hz@1 GHz，10 kHz offset
● 扫频点数最高到10001点
● 支持高级一键测量（选件）*
● 支持EMI预扫分析功能（选件）*
● 信号调制分析支持模拟调制分析（选件）*
● 支持跟踪源输出功能（选件）*
● 10.1英寸 1280×800高清电容触摸显示屏 |
|
|
|
| 产品特色 |
|
|
|

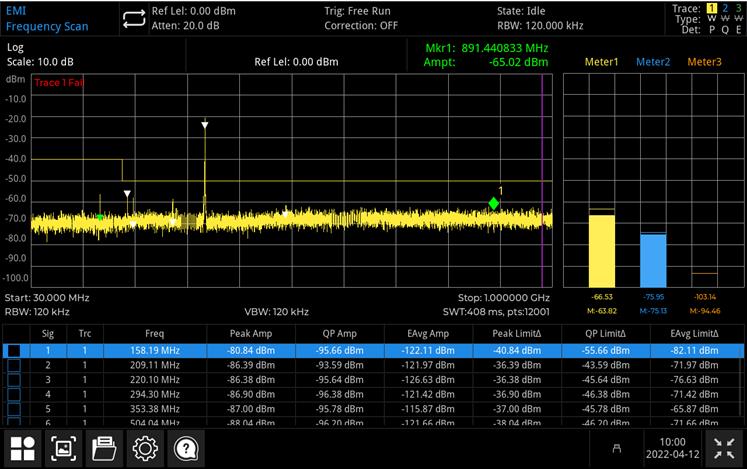

| EMI测试应用 |
• 内建CISPR带宽和检测器
• 自动扫描多个段
• 限制线和自动峰值/限制搜索
• 使用不同检测器的最多3条迹线
• 记录频率显示
• 使用三个检测器在标记或感兴趣的信号上进行实时量测 |
|
 |
|
|
|
|

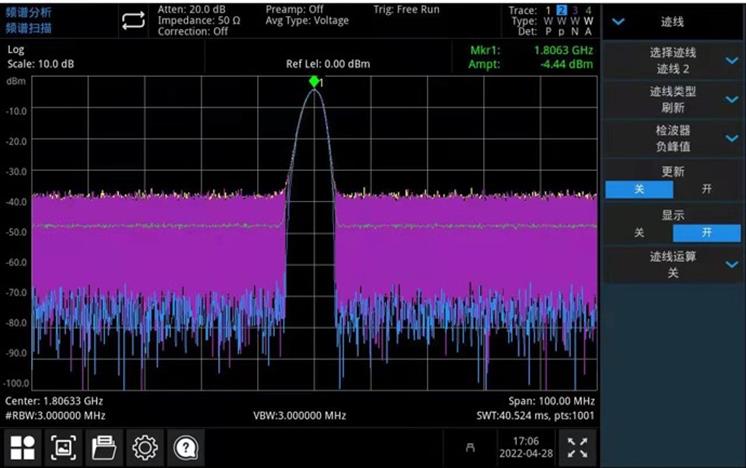

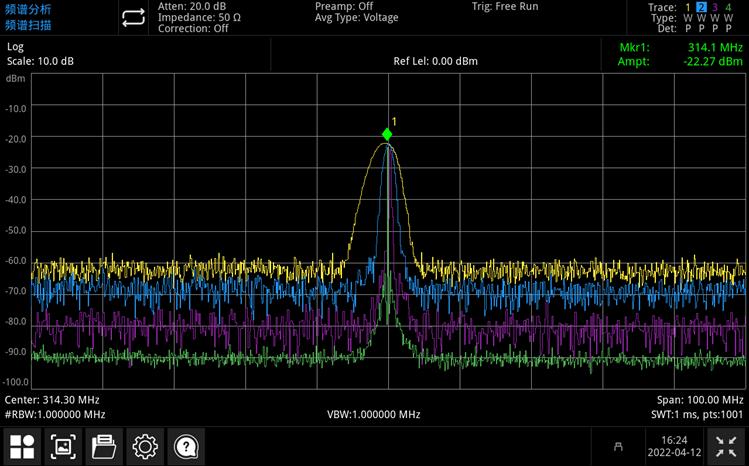

| 迹线分析 |
通过不同颜色的迹线清晰观察比较改变RBW后的频谱变化 |
|
 |
|
|
|
| 型号 |
UTS1015B |
UTS1032B |
| 测量频率带宽 |
9kHz~1.5GHz |
9kHz~3.2GHz |
| 分辨率带宽 |
1Hz~3MHz, 1-3-10步进 |
| 显示平均噪声电平 |
-161dBm/Hz, 归一化典型值 |
| 相位噪声 |
<-98dBc/Hz@1GHz, 10kHz offset, 典型值 |
| 跟踪源(选配) |
100kHz~1.5GHz |
100kHz~3.2GHz |
| 全幅度精度 |
<0.7dB |
| 频率 |
| 频率范围 |
9kHz~1.5GHz |
9kHz~3.2GHz |
| 频率分辨率 |
1Hz |
| 频率扫宽 |
| 扫宽范围 |
0Hz, 100Hz~1.5GHz |
0Hz, 100Hz~3.2GHz |
| 基准频率 |
10.000000MHz |
| 分辨率带宽(-3dB) |
1Hz~1MHz, 1-3-10步进 |
| 视频带宽 |
1Hz~3MHz, 1-3-10瞠进 |
| 幅度测量范围(前置放大器关) |
DANL到+10dBm, 100kHz~1MHz
DANL到+20dBm, 1MHz~1.5GHz |
DANL到+10dBm, 100kHz~1MHz
DANL到+20dBm, 1MHz~3.2GHz |
| 参考电平 |
-200dBm至+30dBm，步进为1dB |
| 前置放大器 |
20dB, 标称值, 9kHz~1.5GHz |
20dB, 标称值, 9kHz~1.5GHz |
| 显示对数电平坐标 |
1dB至200dB |
| 显示线性电平坐标 |
0至参考电平 |
| 扫描点数 |
10001 |
| 迹线数量 |
4 |
| 检波方式 |
正峰值, 负峰值, 采样, 标准, 平均（电压/有效值/视频）, 准峰值 |
| 频率响应(20℃~30℃, 30%~70%相对湿度,
输入衰减20dB, 参考频率50MHz) |
| 前置放大器关 |
<0.7dB |
| 前置放大器开 |
<1.0dB |
| 扫描与触发 |
| 扫描时间 |
1ms到1500s |
1ms到3200s |
| 扫描模式 |
Sweep, 30kHz~1MHz, FFT, 1Hz~10kHz |
| 扫描规则 |
连续, 单次 |
| 触发源 |
自由, 视频, 外部 |
| 跟踪源(选配) |
| 频率范围 |
100kHz~1.5GHz |
100kHz~3.2GHz |
| RBW |
100Hz~1MHz, 仅支持扫描模式 |
| 输出功率范围 |
-20dBm~0dBm |
| 输出分辨率 |
1dB |
| 输出平坦度 |
+/- 3dB |
| 最大反向输入电平 |
平均功率: 30dBm, DC: ±50V DC |

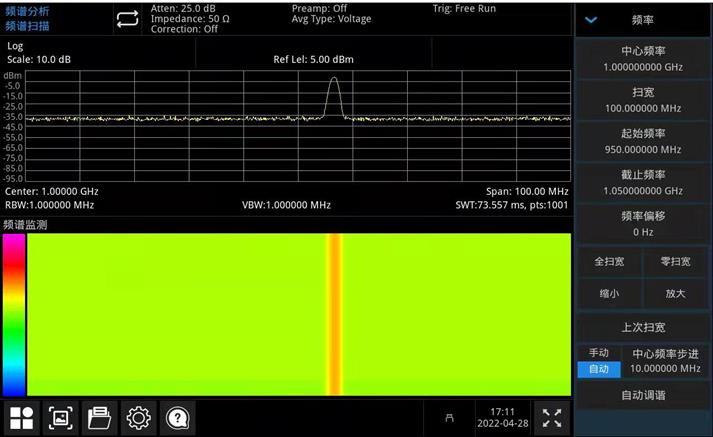

| 频谱监测 |
| |
瀑布图 |
| 通用接口 |
| 前面板跟踪源输出 |
50Ω, N型阴头 |
| 10MHz参考输入 |
10MHz, >0dBm, 50Ω, BNC型阴头 |
| 10MHz参考输出 |
10MHz， -5dBm~+10dBm, 50Ω, BNC型阴头 |
| 外部触发输入 |
1kΩ, 5V TTL, BNC型阴头 |
| 通讯接口 |
| USB Host |
USB-A 3.0 |
| USB Device |
USB-B 2.0 |
| LAN |
LAN(VXI11), 10/100/1000 Base, RJ-45 |
| 一般技术规格 |
| 电源 |
电源电压: 100V~240VACrms |
| 频率: 50Hz/60Hz |
| 保险丝: 3A, T级, 250V |
| 尺寸(WxHxD) |
368*218*120mm |
| 显示 |
显示类型: 10.0英寸触摸TFT LCD |
| |
显示分辨率: 1280水平×RGB×800垂直像素 |
|
|
|
|
|
 |
 |
