通过严选有针对性的必要功能和性能,来进行绝缘电阻测试,实现了高性价比。
绝缘电阻测试中电压电流的变化,能够使用专用的 PC 应用软件来显示。

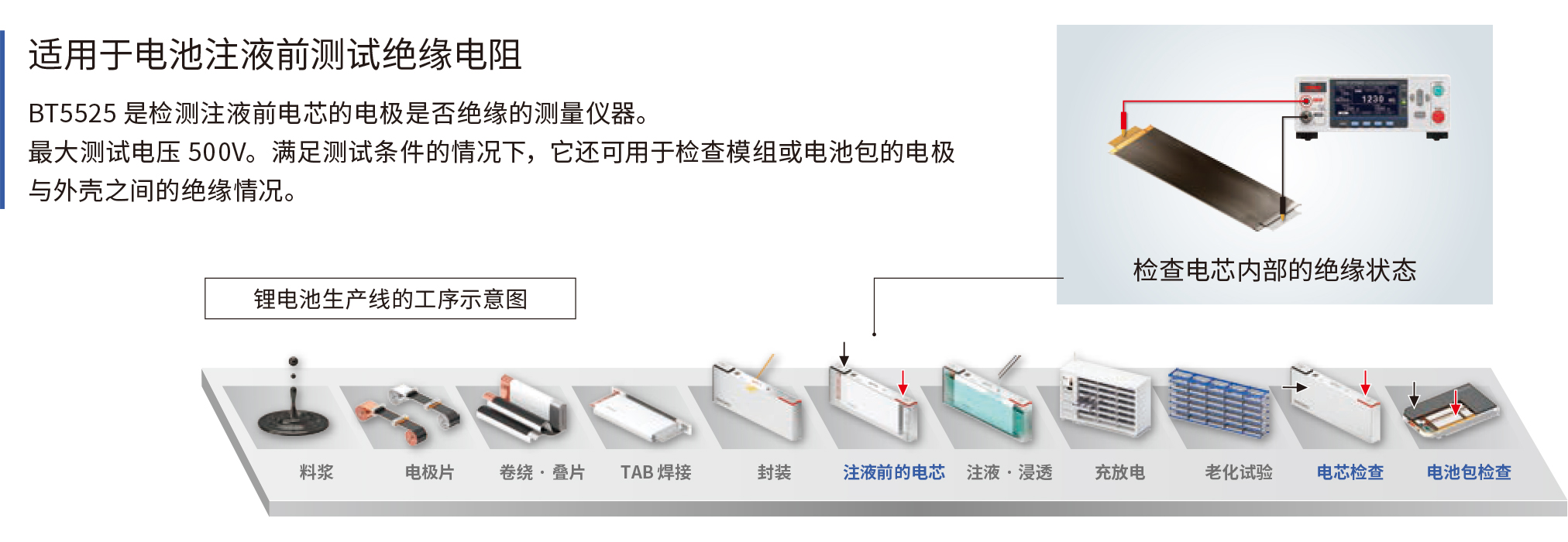

测试电压最大可输出 500V。可以满足从电动汽车搭载的大型电芯到小型电芯的绝缘电阻测试条件。

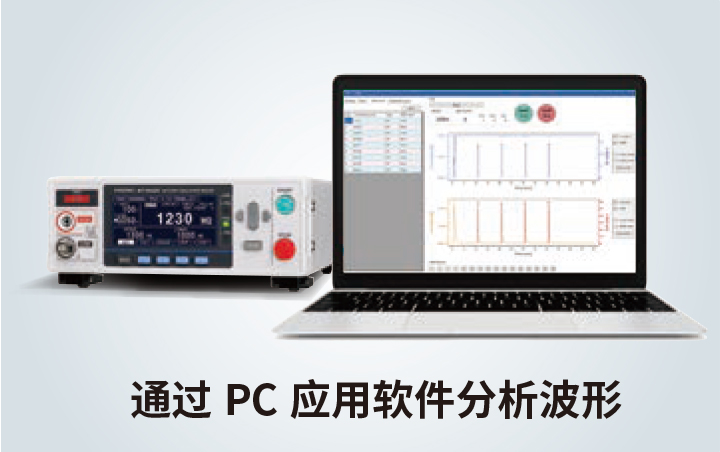

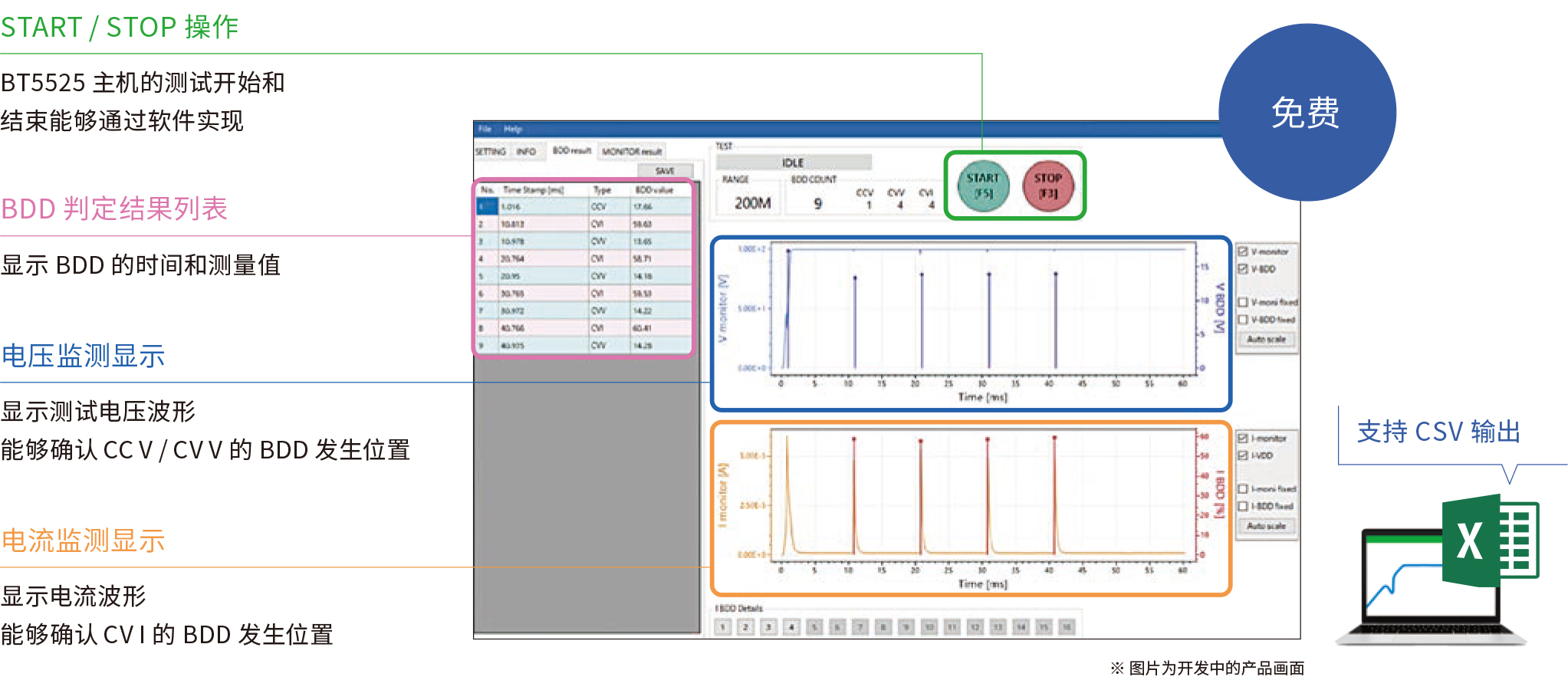

能够分析波形的PC应用软件
使用免费的 PC 应用软件来确认电压和电流的变化。
波形的确认有助于测试结果的分析以及确定检测线上设置的判定标准。
数据可以以 CSV 格式输出,因此使用 Excel 等软件也可以确认波形。

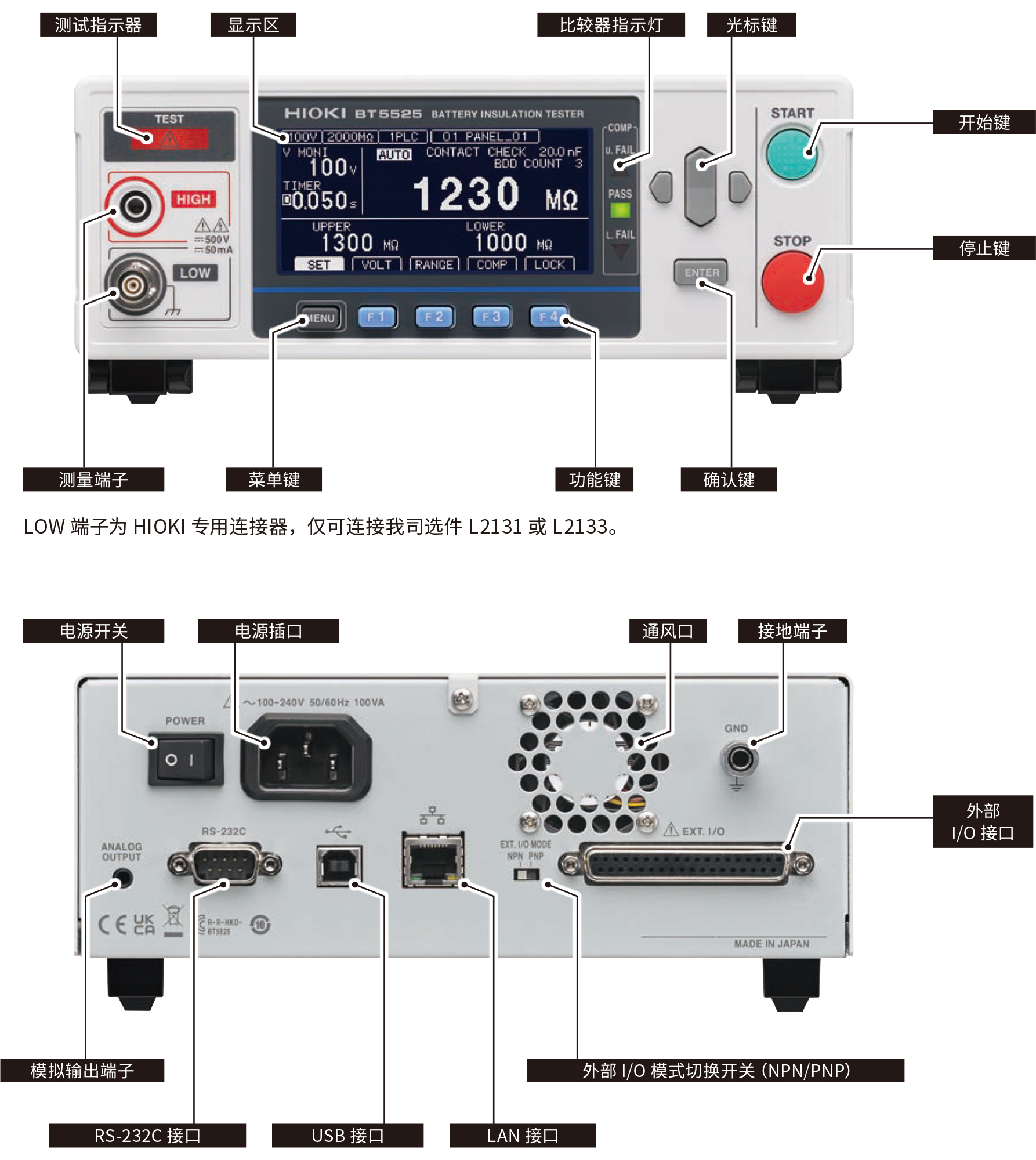

接口

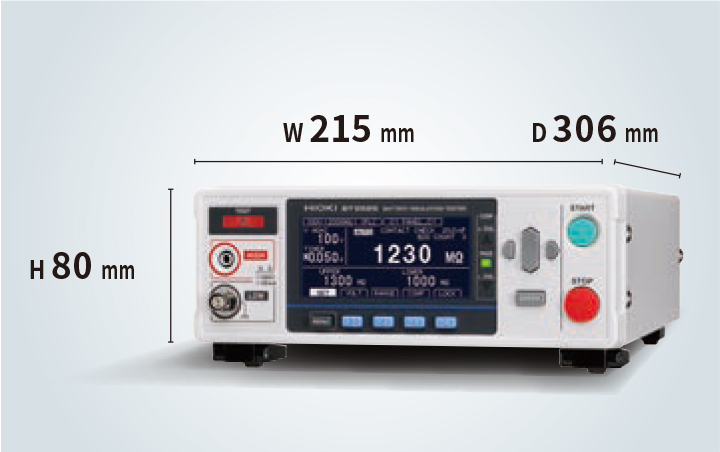

型号
BT5525
主要功能
绝缘电阻测试

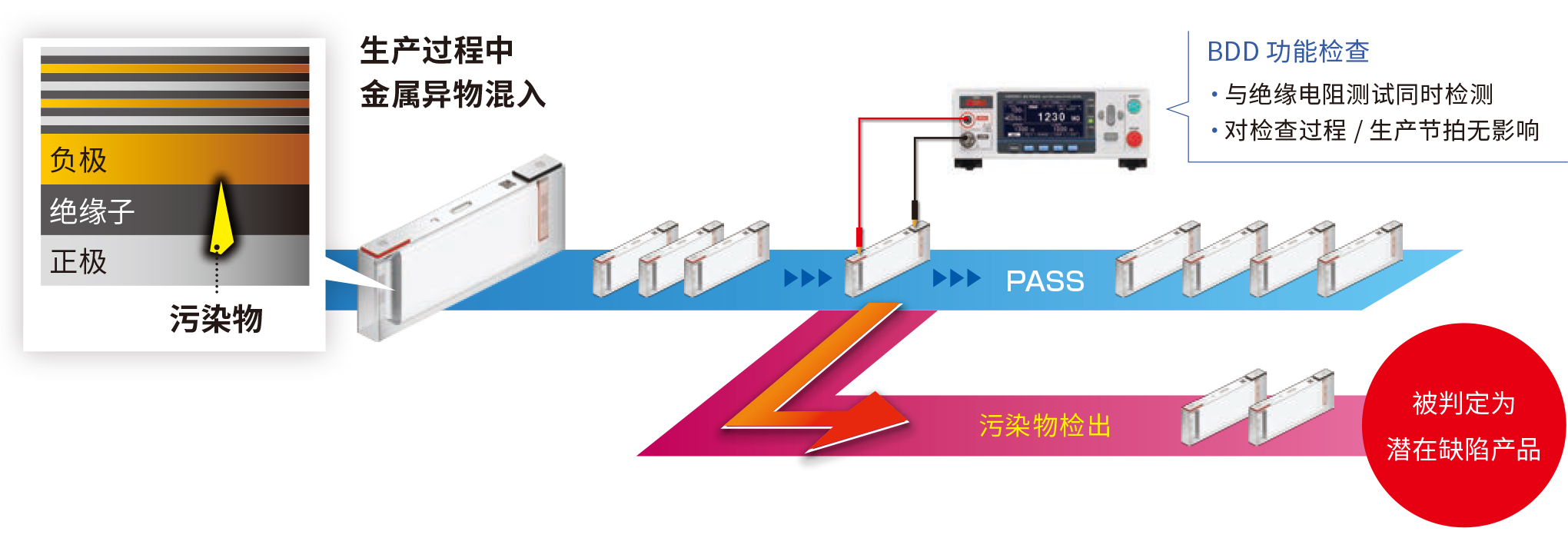

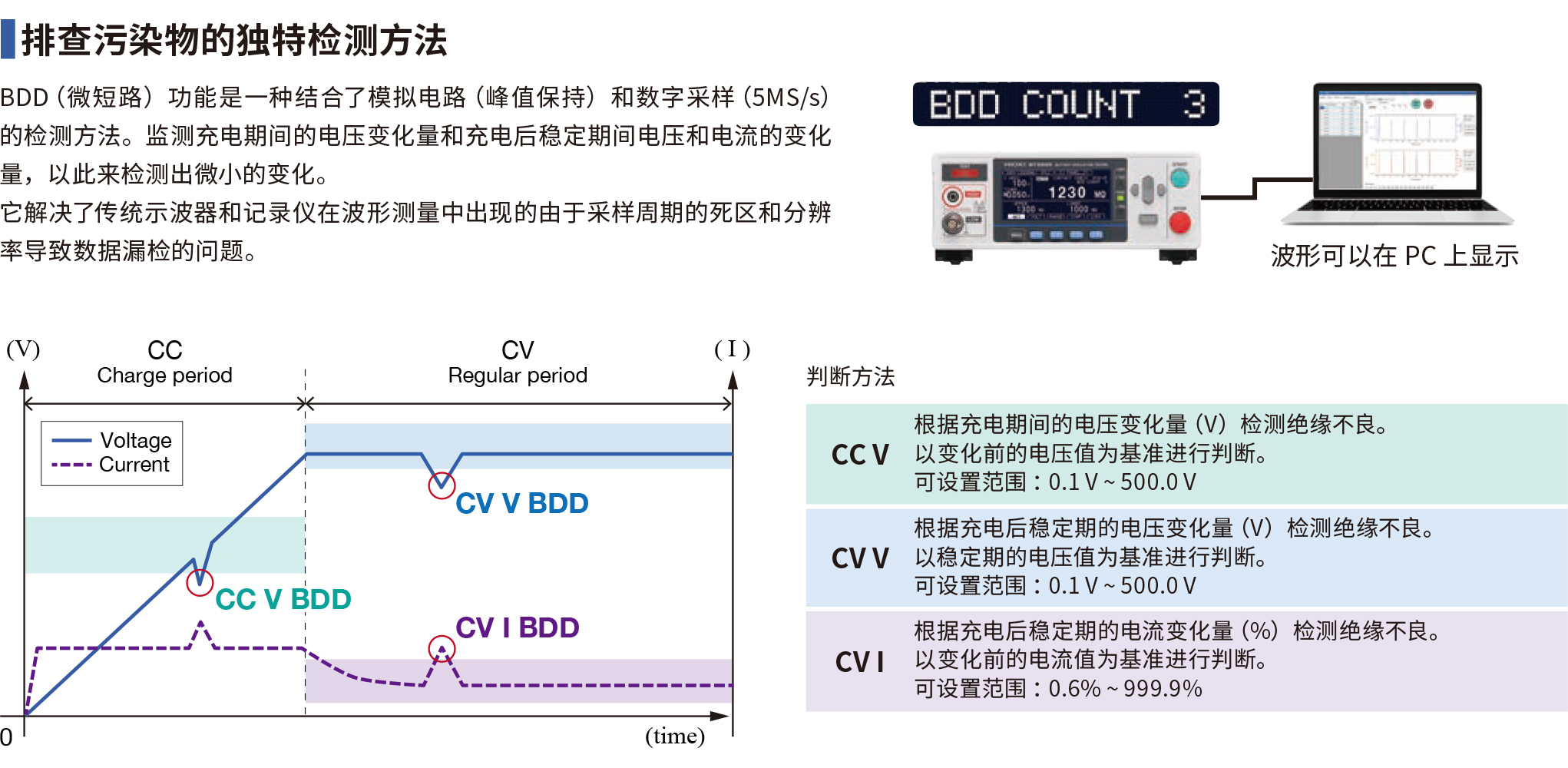

BDD(Break Down Detect)微短路检测

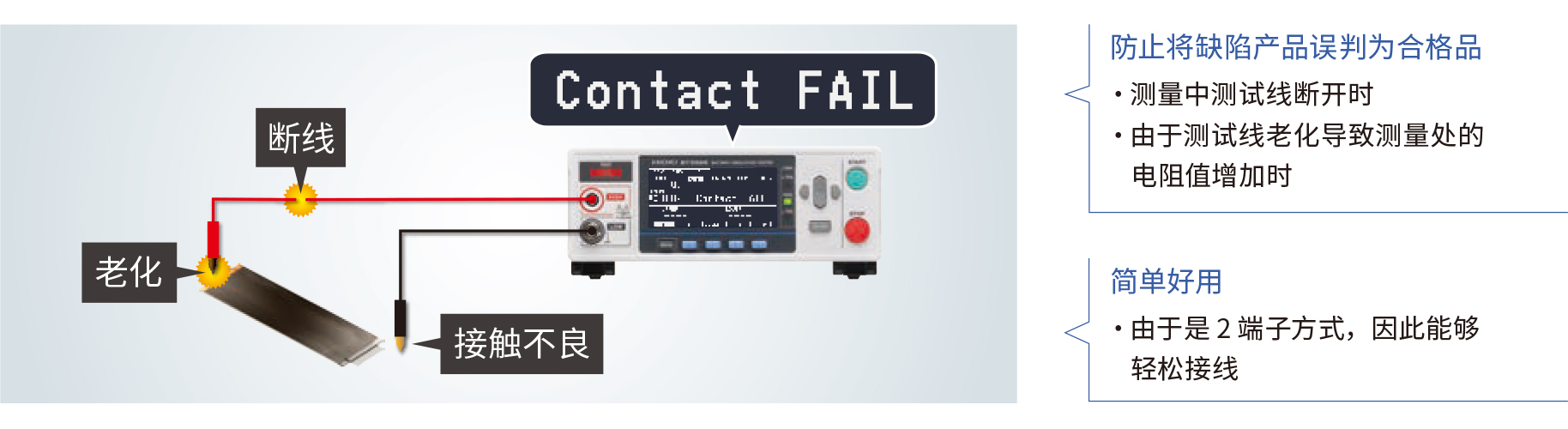

接触检查功能
输出参数
输出电压:25 V ~ 500 V, 设置分辨率 1 V
充电电流(电流限制功能):50 μA~50 mA※1※2※3, 最小设置分辨率 10 μA
短路电流:60 mA以下
放电电流:40 mA以上
※1 :电流限制设为5.1 mA 以上时,若连接约50μF 以上的容性负载,则会由于输出发生部分的限制发生错误而无法测量。
※2 :电流限制设为5.1 mA 以上时,测量开始后200 ms 未达到20 V 以上的情况下,会强制结束,在1s 后变为可测量状态
※3 :如果电流限制设为5.1 mA 和50.0 mA 之间,在输出电压达到设定电压后,电流被限制为5 mA。
