锂电池的生产和检验:绝缘电阻测量
浏览次数:2121次      发布日期:2022-07-06      来源:日置

什么是锂电池绝缘电阻测量?

在锂电池的电芯生产线中,绝缘电阻的测量是检测有缺陷产品的重要检查之一。由于结构的原因,需要保证锂电池的正极和负极之间以及电极和外部(外壳)之间绝缘。如果无法保持绝缘,即绝缘电阻不足的话,则可能导致火灾事故。

绝缘失效的原因有多种,但尤其是在电芯生产过程中,我们检测到由“内部短路”造成的缺陷。

绝缘电阻的测量

何时进行检查
电芯绝缘电阻测量一般按以下方法进行。*
● 在电芯注液前--在电芯的“正极和负极之间”施加直流电压,测量绝缘电阻。
● 在电芯注液后--在电芯的“电极和外包装之间”施加直流电压,测量绝缘电阻。
* 检查时间和测量位置会因生产厂家不同有差异。

绝缘电阻的测量方法
测量电芯的绝缘电阻时,请使用专业的绝缘电阻测试仪。绝缘电阻测试仪对被测物施加直流电压。通过检测施加电压时流过的微小电流来计算电阻值。绝缘电阻测试仪配备高灵敏度电流表,可准确检测微小电流。

绝缘电阻计的选型要点如下:

- 绝缘电阻值的测量范围和精度
- 测试电压
- 充电电流
- 自动放电功能
- 接触检查功能

绝缘电阻值的测量范围和精度
电池的绝缘电阻检查需要使用专业的绝缘电阻测量仪器。用于判断电池良品和不良品的基准值(电阻值)也会因电池不同而各不相同。选用时需要判断绝缘电阻测量仪器的测量范围是否匹配自身电池的阻值范围。

测试电压
测试电压是绝缘电阻测试仪对被检对象施加的电压等级。测试电压是否合适取决于电池。电芯的绝缘电阻测量一般采用100V~200V的直流电压。最近,施加5V或50V等低电压的情况也越来越多。

充电电流
充电电流对于减少检查时间很重要。充电电流代表绝缘电阻测试仪输出电流的大小。电芯在结构上包含容性成分。因此,升压到设定的测试电压需要时间(容性成分充电时间)。由于充电电流越大,则充电时间越快,因此可以缩短检查时间。

自动放电功能
自动放电功能是将电池中累积的电荷放电的功能。当施加测试电压时,电荷会累积在电池的容性成分中。如果在下一个过程中连接到检 查设备,而电池仍处于充电状态,则可能会导致设备故障。绝缘电阻测试仪中安装了两种放电功能,是 “电阻法”和“恒流法”。对于电芯而言,“恒流法”可以更快地释放电荷,从而缩短检查时间。

接触检查功能
接触检查功能是执行可靠检查的重要功能。检查测量探头与被测物的接触状态。如果测量探头未与被测物接触,则有可能将有缺陷的产品误判为合格品。(因为如果未接触的话,绝缘电阻值会变高。)

HIOKI日置绝缘电阻测试仪

我们的绝缘电阻测试仪被全球电池制造商的客户使用。

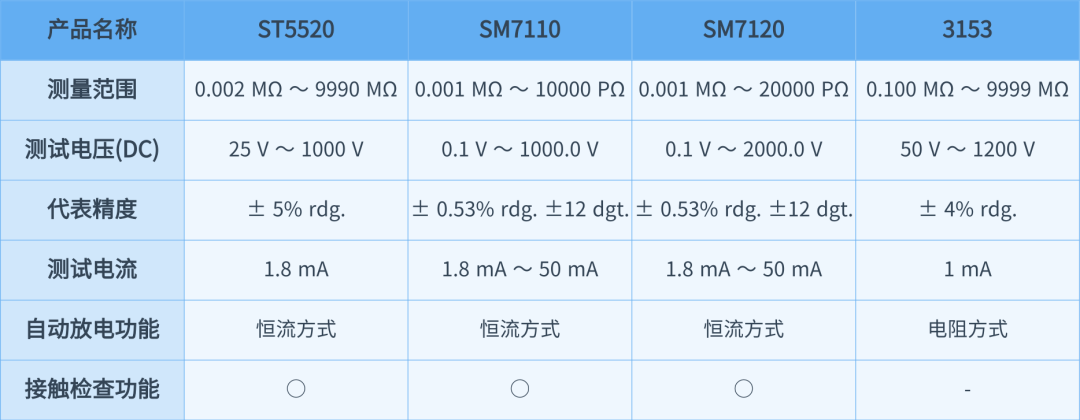

电芯生产过程中用于绝缘电阻测量的机型如下。

热门标签:锂电池的生产和检验,绝缘电阻测量,绝缘电阻测试仪,ST5520,SM7110,SM7120,3153
