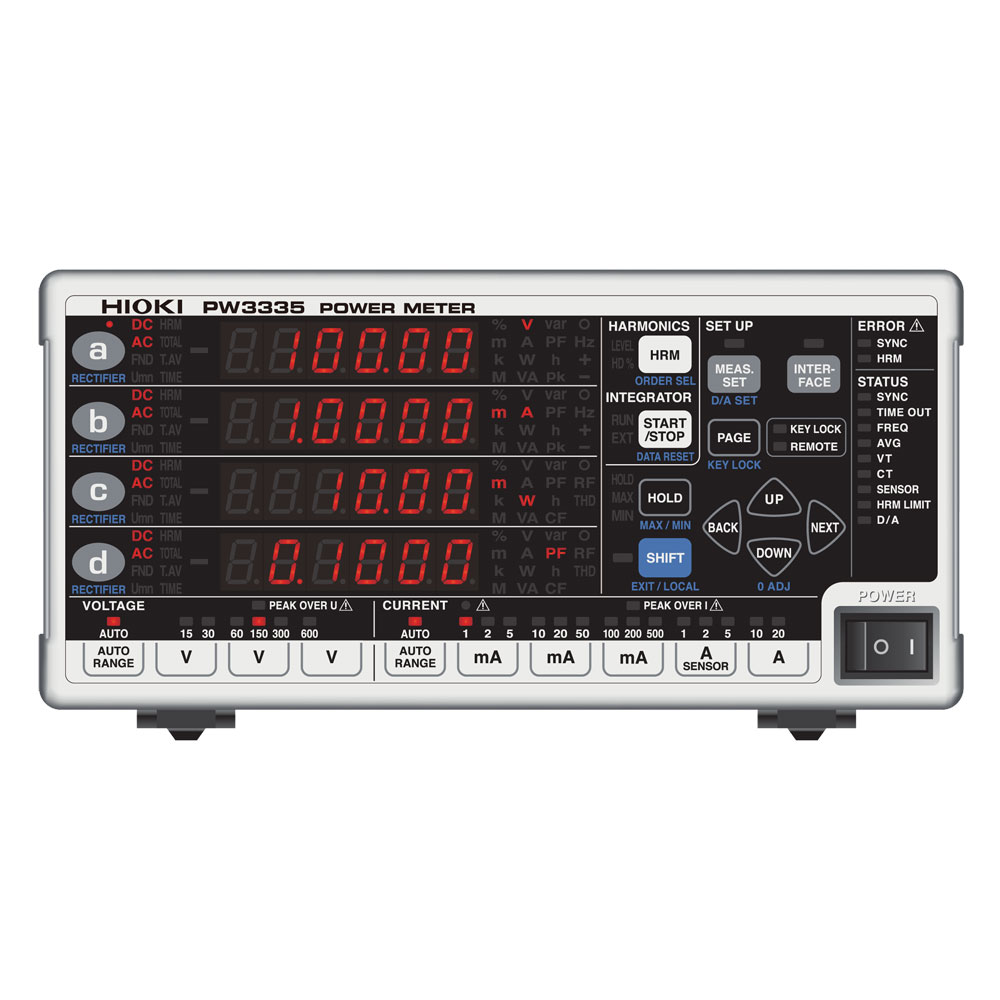

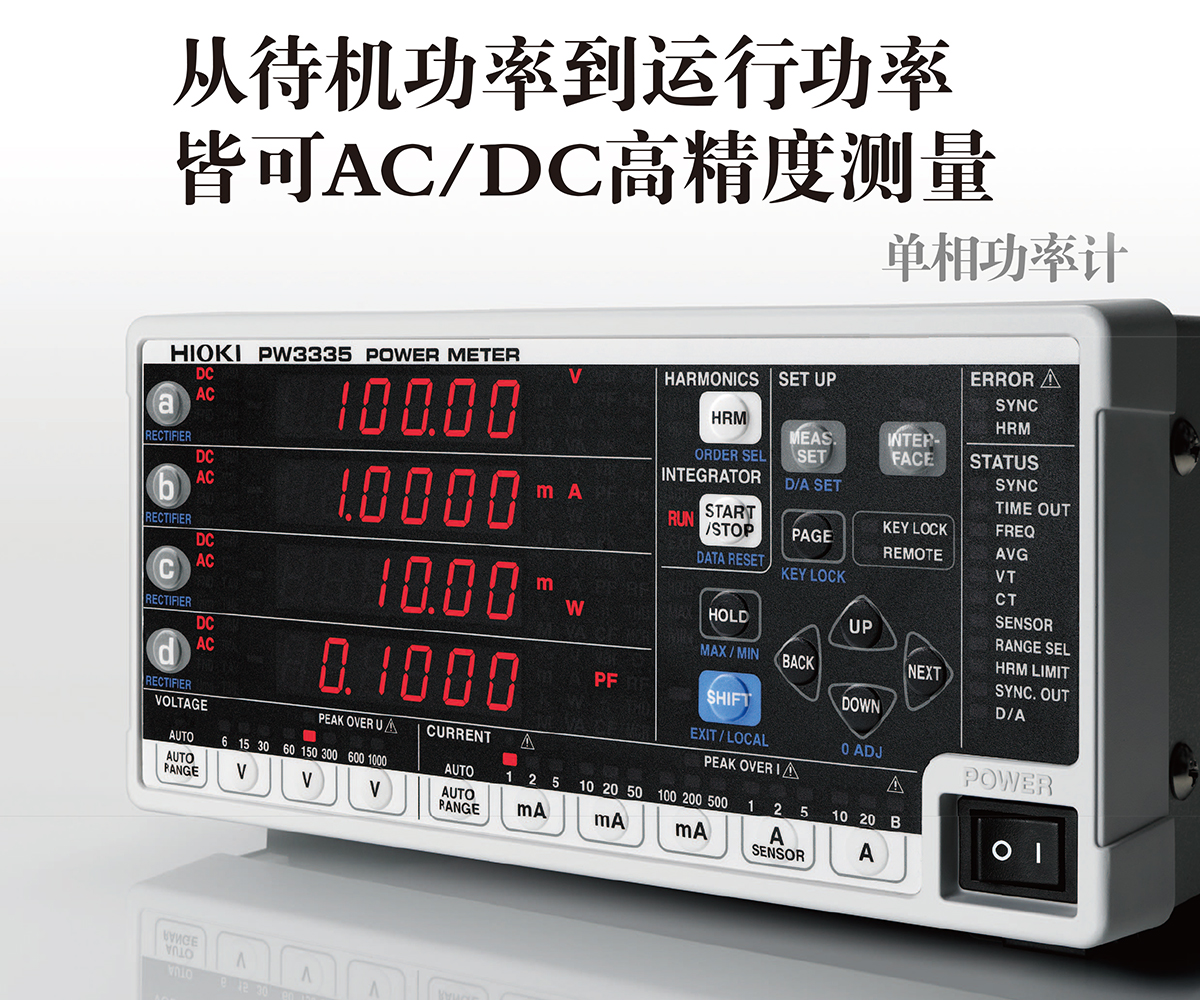

日本日置 PW3335 交直流功率计

±0.15%测试精度

品牌：	HIOKI/日本日置
型号：	PW3335
保修期：	3年
供货期：	6-8周
外形尺寸：	210(W)×100(H)×245(D)mm
重量：	3kg
技术规格：	测量线数：单相2线，电压：AC/DC 6V~1000V，电流：AC/DC 1mA~20A，±0.15%的较高基本精度，频率特性：DC，0.1Hz～100kHz，谐波测量

立即询价

申请演示/试用

打印

产品标签：日本日置，HIOKI，PW3335，PW3335-01，PW3335-02，PW3335-03，PW3335-04，单相功率计，交直流功率计

产品中心
Products

功率计 [14]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

产品介绍

技术参数

附件及选件

解决方案

相关下载

型号	PW3335
测量线数	单相2线
测量项目	电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、最大电流比、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、电压纹波率、电流纹波率

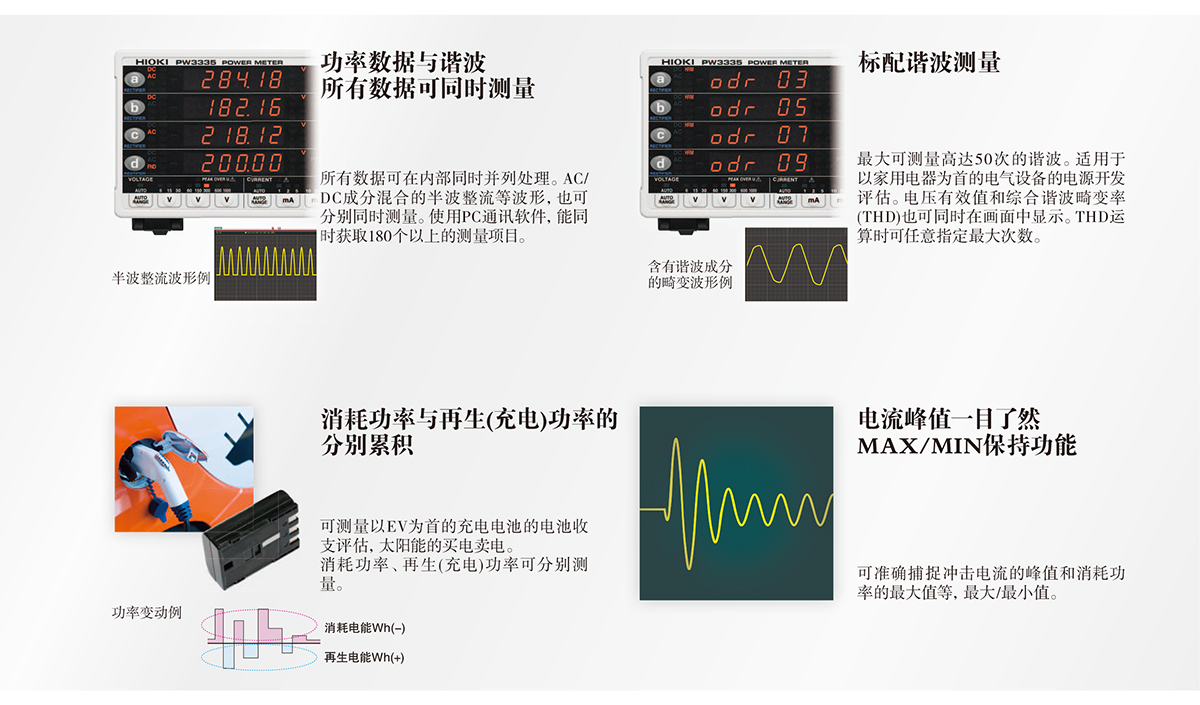

谐波相关项目	同步频率范围10 Hz～640 Hz，分析次数：最大50次谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变率、总谐波电流畸变率、基波电压、基波电流、基波有功功率、基波视在功率、基波无功功率、基波功率因数（位移功率因数）、基波电压电流相位差、谐波电压含量、谐波电流含量、谐波有功功率含量（仅通过专用软件获得数据：谐波电压相位角、谐波电流相位角、谐波电压电流相位差）
测量量程	[电压] AC/DC 6 V～1000 V，8档量程 [电流] AC/DC 1 mA～20 A，14档量程 [功率] 6.0000 mW～20.000 kW (根据电压·电流量程的组合而定)

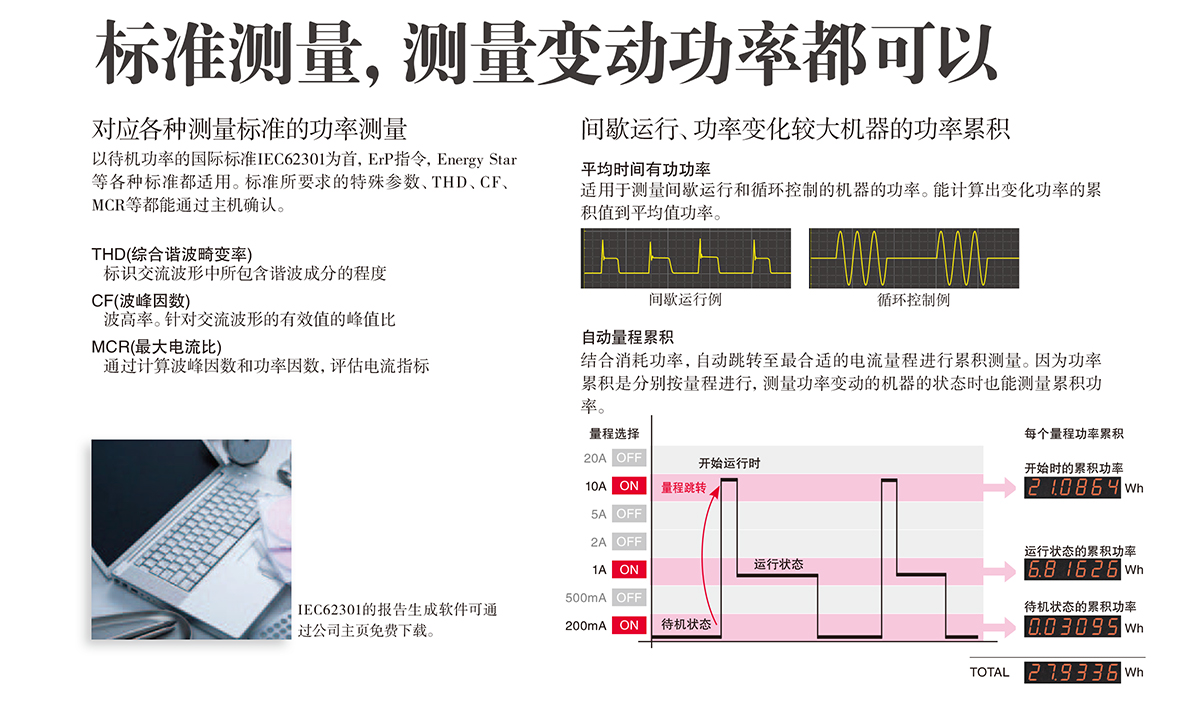

累积测量 (累积：10000小时以下)	固定量程累积/自动量程累积可切换 [电流]6位显示（0.00000 mAh～，不同极性和综合值） [有功功率]6位显示（0.00000 mWh～，不同极性和综合值）
输入电阻 (50/60 Hz)	电压：2 MΩ，电流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程)

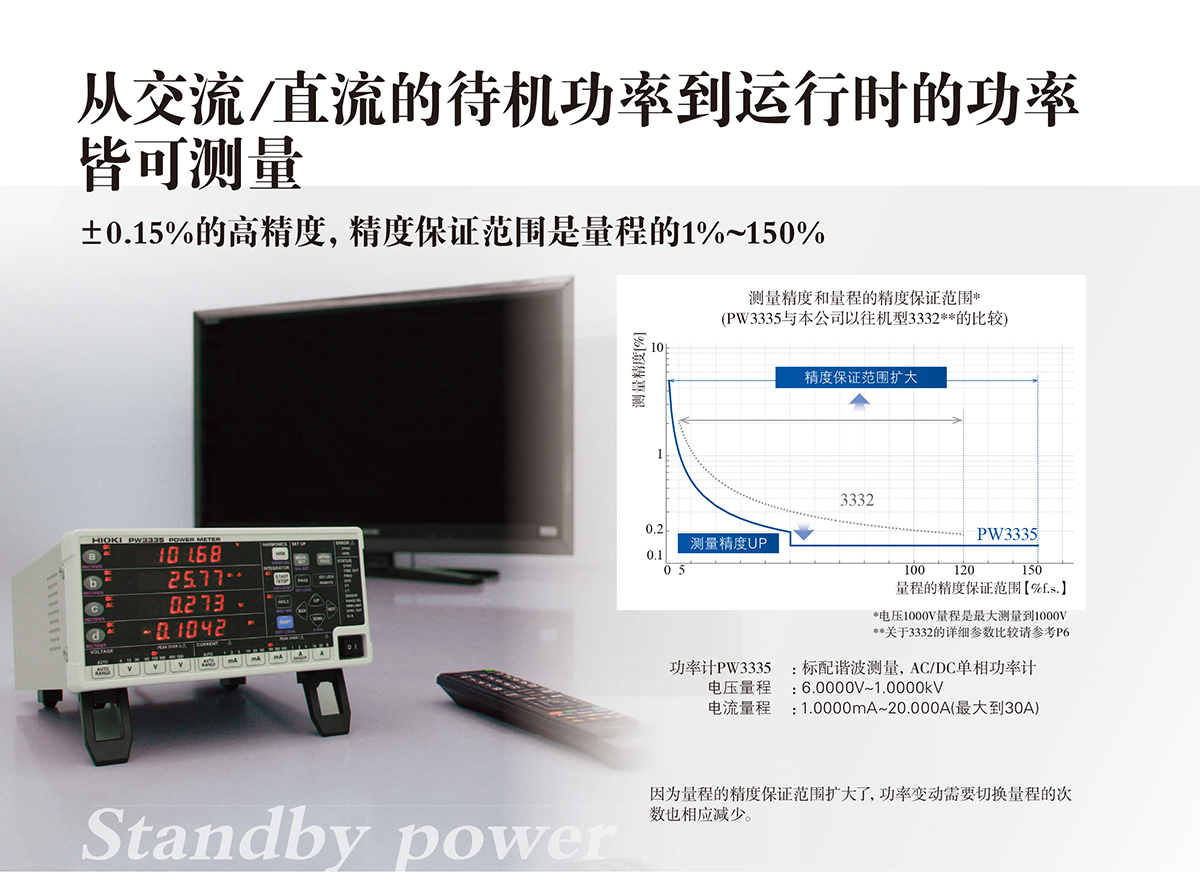

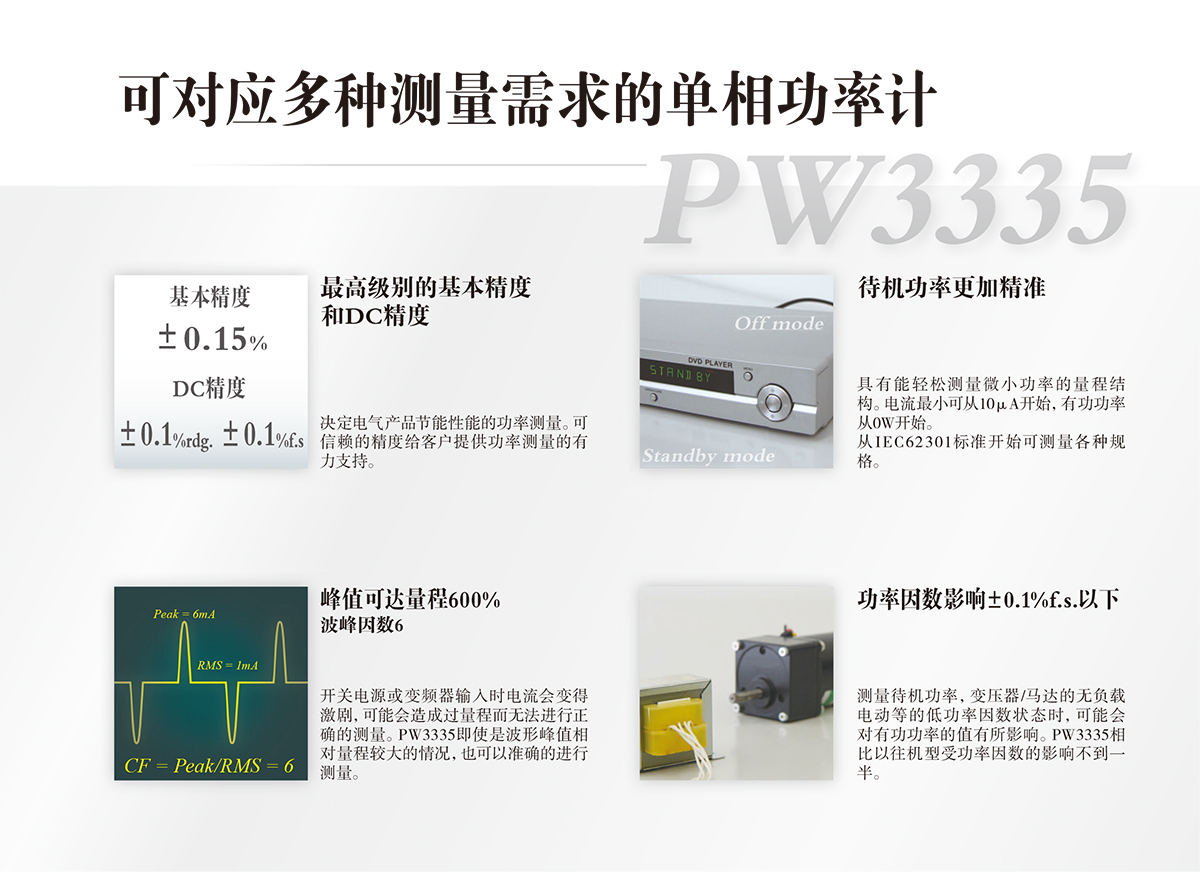

基本精度 (有功功率)	±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)
显示更新率	约5次/s~20s（根据平均次数的设置而变化）

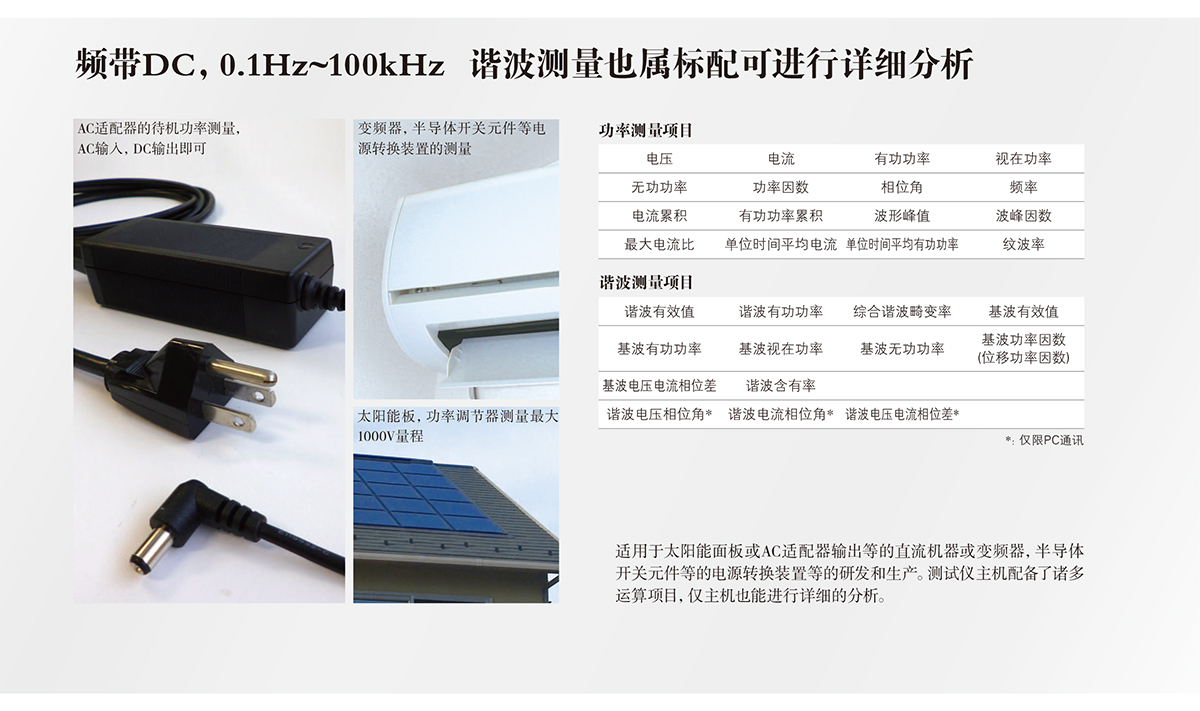

频率特性	DC，0.1Hz～100kHz

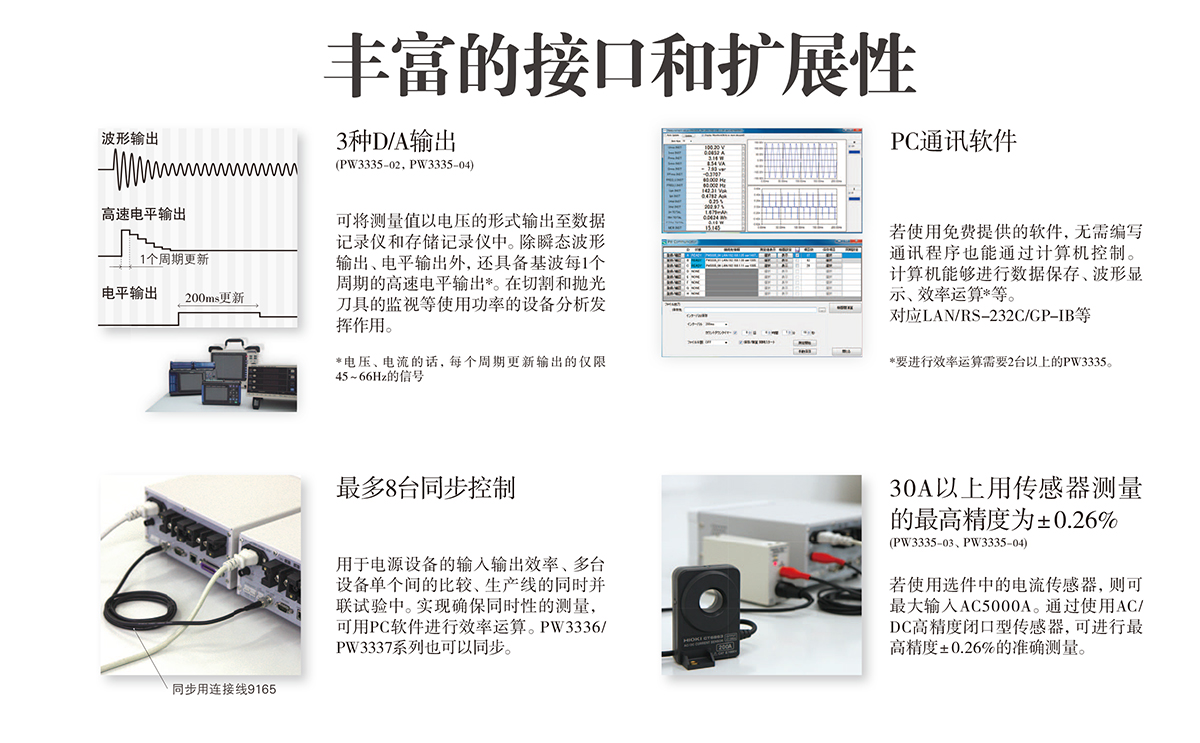

D/A输出仅限-02/-04机型	7ch（从以下中选择输出项目）、电平输出DC ±2 Vf.s.或5 V f.s.，波形输出1 V f.s.电平输出/波形输出（电压/电流/有功功率），电平输出（实在功率/无功功率/功率因数等），高速电平输出（电压/电流/有功功率）
功能	[整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND 自动量程、平均值、VT·CT设置、同步控制、MAX/MIN等

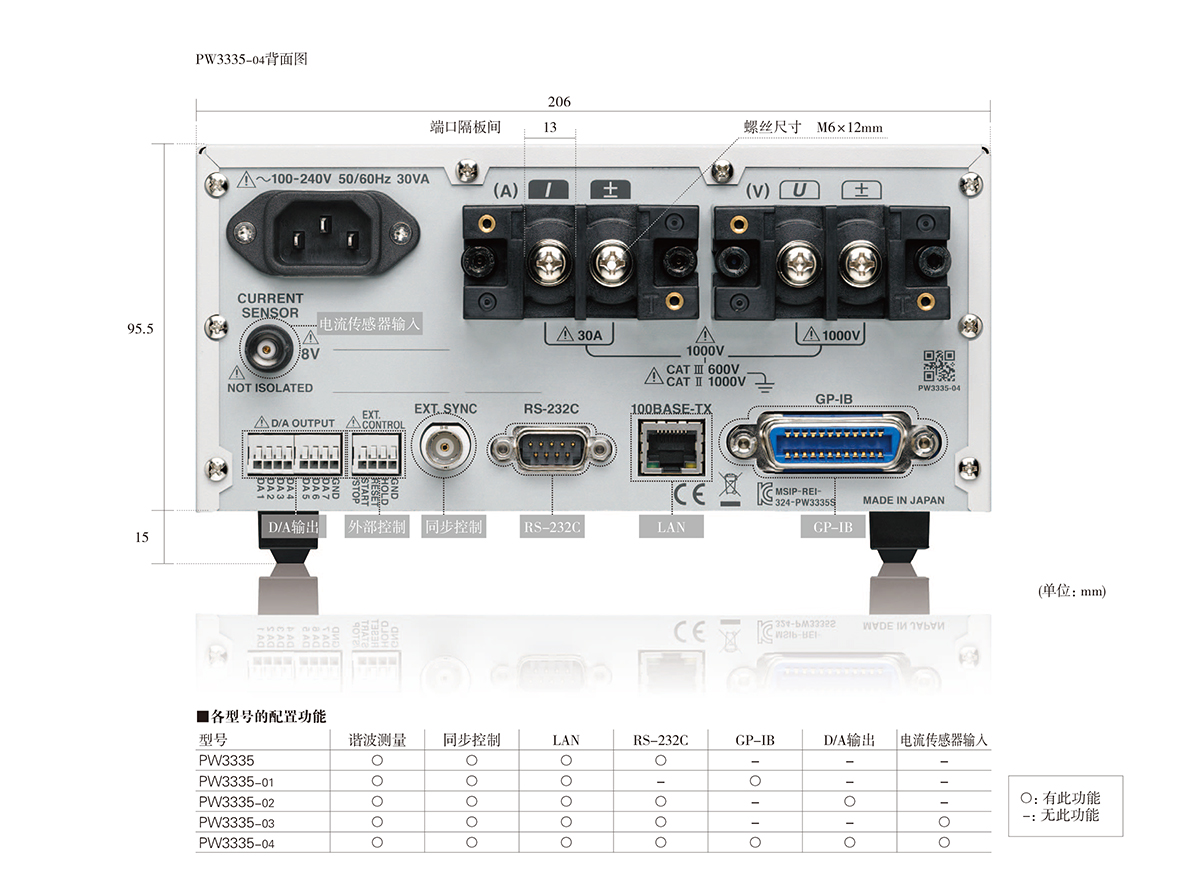

接口	标配 LAN，RS-232C (除-01外), GP-IB (仅限-01，-04机型)
电源	AC 100～240 V, 50/60 Hz,30 VA

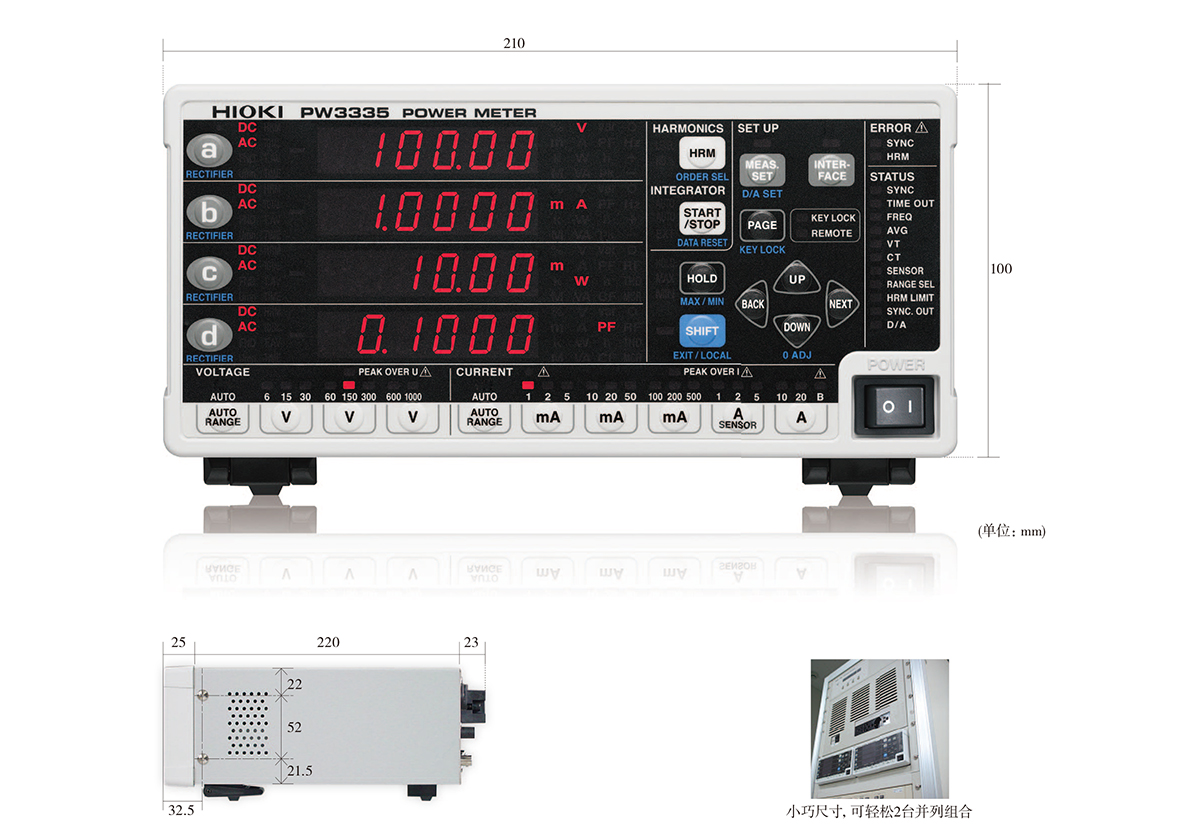

体积及重量	210W × 100H × 245D mm, 3 kg
附件	使用说明书 ×1，电源线 ×1,电压·电流输入端口用安全护套 ×2

型号	名称	描述
电流输入(TYPE1)
可直接连接电流传感器输入端口(用于单相×1, 用于三相×2个)
9660	钳式传感器	AC 100A，钳式直径：15mm
9661	钳式传感器	AC 500A，钳式直径：46mm
9669	钳式传感器	AC 1000A，钳式直径：55mm，80mmx20mm汇流排
CT9667-01	柔性电流钳	AC 500/5000A，可测导体直径：φ100mm以下
CT9667-02	柔性电流钳	AC 500/5000A，可测导体直径：φ180mm以下
CT9667-03	柔性电流钳	AC 500/5000A，可测导体直径：φ254mm以下
电流输入(TYPE2)
需要传感器单元9555-10和连接线 L9217(用于单相×1, 用于三相×2或×3个)
CT6876	AC/DC电流传感器	频带DC~1.5MHz，额定电流AC/DC 1000A
CT6875	AC/DC电流传感器	频带DC~2MHz，额定电流AC/DC 500A
9279	通用钳式CT	600Vrms 绝缘电线，额定电流 AC/DC 500A, DC~ 20kHz响应, 电线直径40mm, 线长3m , 非CE标记产品
9272-10	钳式传感器	适用于变频器电流测量的电流传感器
9550-10	传感器单元	用于电流传感器的供电单元
L9217	连接线	线两端都有绝缘BNC 连接器，并连接至输入模块上的绝缘BNC连接器。长1.6m

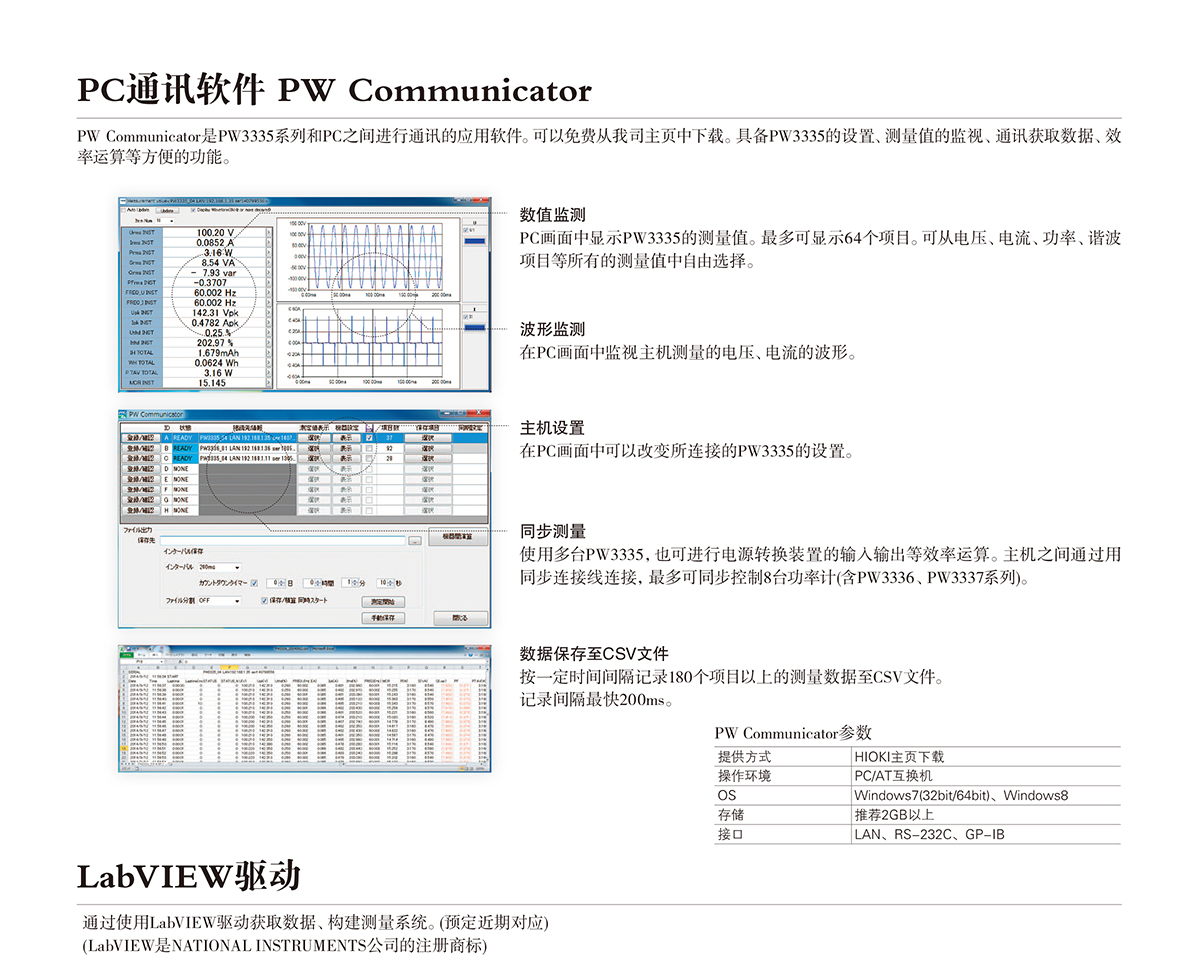

PC通讯
9642	LAN电缆	直连以太网线，附带交叉型转换器，5m长
9637	RS-232C连接线	9pin-9pin，1.8m长
9151-02	GP-IB连接线	2m长
其他
9165	连接线	适用于 9268/9269; BNC- BNC,1.5m长
9266-01	插座连接线	功率测量用治具
