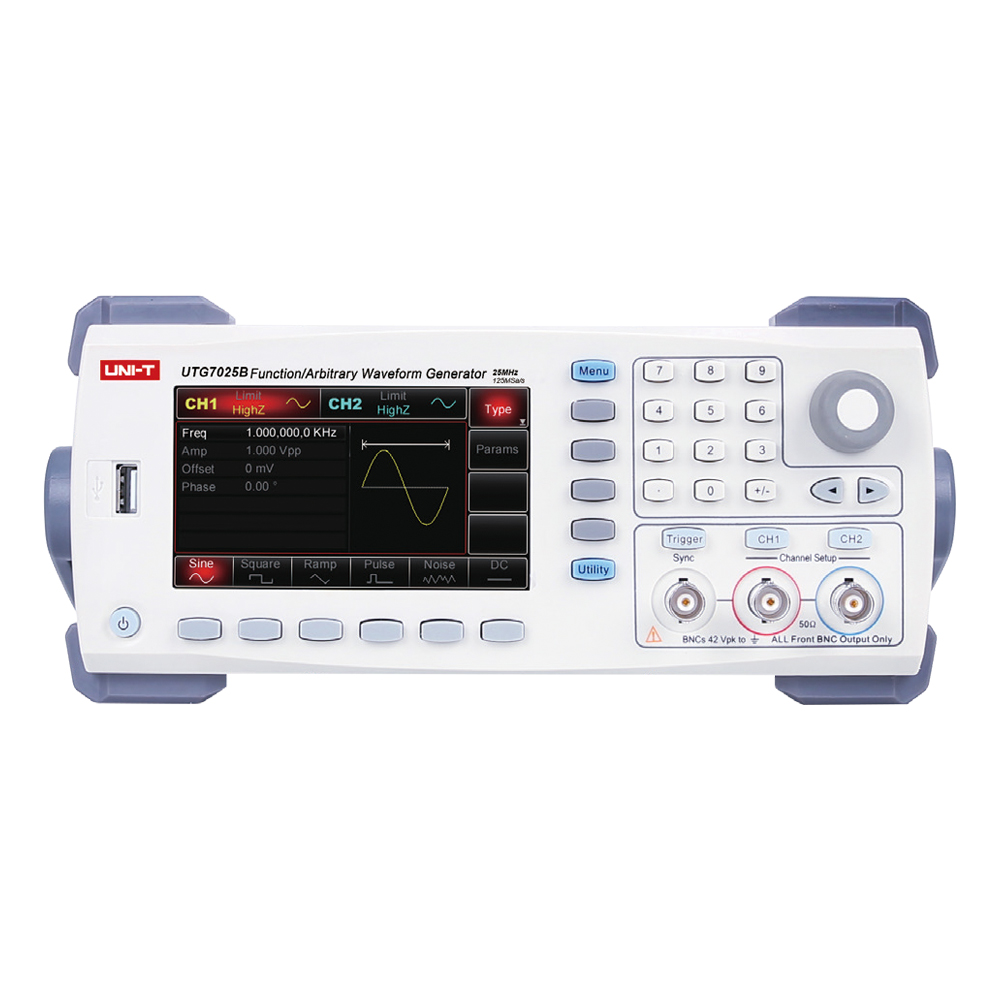

UNI-T 优利德 UTG7025B 函数/任意波形发生器

最大输出频率25MHz，125MSa/s采样率，14bits垂直分辨率，等性能双通道独立输出

品牌：	UNI-T/优利德
型号：	UTG7025B
保修期：	2年
供货期：	1周
外形尺寸：	230(W)x93(H)x305(D)mm
重量：	3.1kg
技术规格：	最高输出频率：25MHz，最高采样率：125MSa/s，垂直分辨率：14bits，通道数：2，最大任意波长度：8kpts，4.3英寸屏幕，7位硬件频率计

立即询价

打印

产品标签：UNI-T，优利德，UTG7025B，函数/任意波形发生器

产品中心
Products

信号发生器 [30]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

美国泰克(Tektronix)

美国福禄克(Fluke)

全部品牌

产品介绍

技术参数

附件及选件

解决方案

相关下载

UTG7025B函数/任意波形发生器

UTG7025B系列双通道函数/任意波形发生器，最大输出频率25MHz，125MSa/s采样率，14bits垂直分辨率。等性能双通道独立输出，具备调制、扫频、Burst、等多种复杂波形的产生功能。标配USB Host、USB Device接口，便捷高效的操作界面、优越的技术指标及人性化的图形显示。

25MHz	125MSa/s	14bits	2	8kpts	7位
最高输出频率	最高采样率	垂直分辨率	通道数	最大任意波长度	硬件频率计

产品型号

型号	最高输出频率	最高采样率	垂直分辨率	通道数	最大任意波长度	硬件频率计
UTG7025B	25MHz	125MSa/s	14bits	2	8kpts	7位

产品特点

● 25MHz正弦波输出，全频段1μHz分辨率
● 5MHz方波脉冲波输出
● 125MSa/s采样速率，14bits垂直分辨率
● 标配等性能双通道
● 最大输出幅度23Vpp
● 8k点最大任意波形长度；200个非易失波形存储
● 丰富的调制类型：AM、FM、PM、ASK、PSK、FSK、PWM
● 4.3英寸高分辨率TFT彩色液晶显示
● 标准配置接口：USB Host、USB Device、频率计
● 支持NeptuneLab 实验系统综合测试平台

产品特色

多种波形信号

双通道有多种基本波形可选择：正弦波、方波、斜波、脉冲波、噪声、直流电压、任意波形

多种调制功能

调制类型：AM、FM、PM、ASK、FSK、PSK、PWM

扫描功能

扫描类型：线性、对数

猝发功能

猝发类型：N周期、门控、无限

方波信号

方波信号占空比&相位可调

噪声信号

固定带宽为60MHz的噪声信号

频率特性
型号	UTG7025B
通道数	A/B两通道，且等性能
波形特征	具有7种标准波形，不低于200种内置任意波形
输出波形	正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形
LCD	4.3”TFT LCD, WVGA(480×272)
正弦波	1μHz~25MHz
方波	1μHz~5MHz
脉冲波	500Hz~5MHz
白噪声	25MHz带宽(-3dB)(典型值)
分辨率	1μHz
正弦频谱纯度
谐波失真	测试条件：输出功率0dBm
	DC~100kHz: -60dBc
	100kHz~1MHz: -50dBc
	1MHz~25MHz: -35dBc
总谐波失真	DC~20kHz: 1Vpp<0.2%
寄生信号(非谐波)	DC~1MHz:<-70dBc
寄生信号(非谐波)	10MHz~60MHz: <-70dBc+6dB/octave
相位噪声(10kHz偏移)	-115dBc/Hz
方波信号特性
上升/下降时间	<24ns
过冲	<2%(典型值)
对称性(在50%占空比下)	周期的1%+4ns
抖动	1ns+周期的100ppm
斜波
频率范围	1μHz~2MHz
对称性	0%~100%
脉冲信号特性
频率范围	500μHz~5MHz
脉冲宽度	40ns~2000s
可变边沿	24ns~2ms
过冲	<2%
抖动	1ns+周期的100ppm
任意波特性
频率范围	1μHz~5MHz
最大任意波长度	8kpts
垂直分辨率	14bits
采样率	125MSa/s
最小上升/下降时间	<35ns(典型值)
抖动(RMS)	15ns+30ppm
非易失存储	48个波形
输出特性
幅度	0~10MHz：1mVpp~11.5Vpp；10MHz~25MHz：1mVpp~5Vpp(50Ω)
幅度	0~10MHz：2mVpp~23Vpp；10MHz~25MHz：2mVpp~10Vpp(高阻)
精度(1kHz, >200mVpp/50Ω)	±(设置值的1%+2mVpp)
幅度平坦度	＜100kHz：±0.1dB 100kHz~25MHz：±0.2dB
直流偏移
范围(峰值AC+DC)	±5.75Vpp(50Ω) ±11.5Vpp（高阻）
偏移精度	±(\|偏移设置的1%\|+幅度的0.5%+5mV)
波形输出
阻抗	50Ω典型值
绝缘	到地线最大42Vpk
保护	短路保护，过载自动禁用波形输出
调制
调制类型	AM、FM、PM、ASK、FSK、PSK、PWM
扫频
载波	正弦、方波、锯齿波、任意波
类型	线性或对数
扫频时间	1ms至500s±0.1%
触发源	手动，外部或内部
脉冲串
波形	正弦、方波、锯齿波、脉冲、噪声和任意波
类型	计数(1到50,000个周期)，无限，门控
起止相位	-360°~+360°
内部周期	1μs~500s±1%
门控源	外部触发
触发源	手动，外部或内部
调制输入
外部模拟调制	<20kHz(输入频率)
	±5Vpk=100%调制
	20kΩ(输入阻抗)
时钟输入/输出
输入/输出频率范围	10MHz±500Hz
输入/输出电平范围	TTL兼容
输入/输出阻抗	10kΩ/50Ω(典型值，交流耦合)
锁定时间	<2s，典型值
触发输入
输入电平	TTL兼容
斜率	上升或下降，可选
脉冲宽度	>100ns
输入阻抗	>10kΩ，DC耦合
线性扫频	<500μs，典型值
延迟脉冲串	<500μs，典型值
触发输出
电平	TTL兼容
脉冲宽度	>400ns，典型值
输出阻抗	50Ω，典型值
最大频率	1MHz
频率计
输入电平	TTL兼容
输入频率范围	100mHz~200MHz
精度	±51ppm
频率分辨率	6位/秒
耦合方式	直流、交流
接口	USB Host、USB Device、10MHz时钟源输入、10MHz时钟源输出
电源	100V~240V ACrms，50/60Hz
尺寸	230mm×93mm×305mm (宽×高×深)
重量	3.1kg
