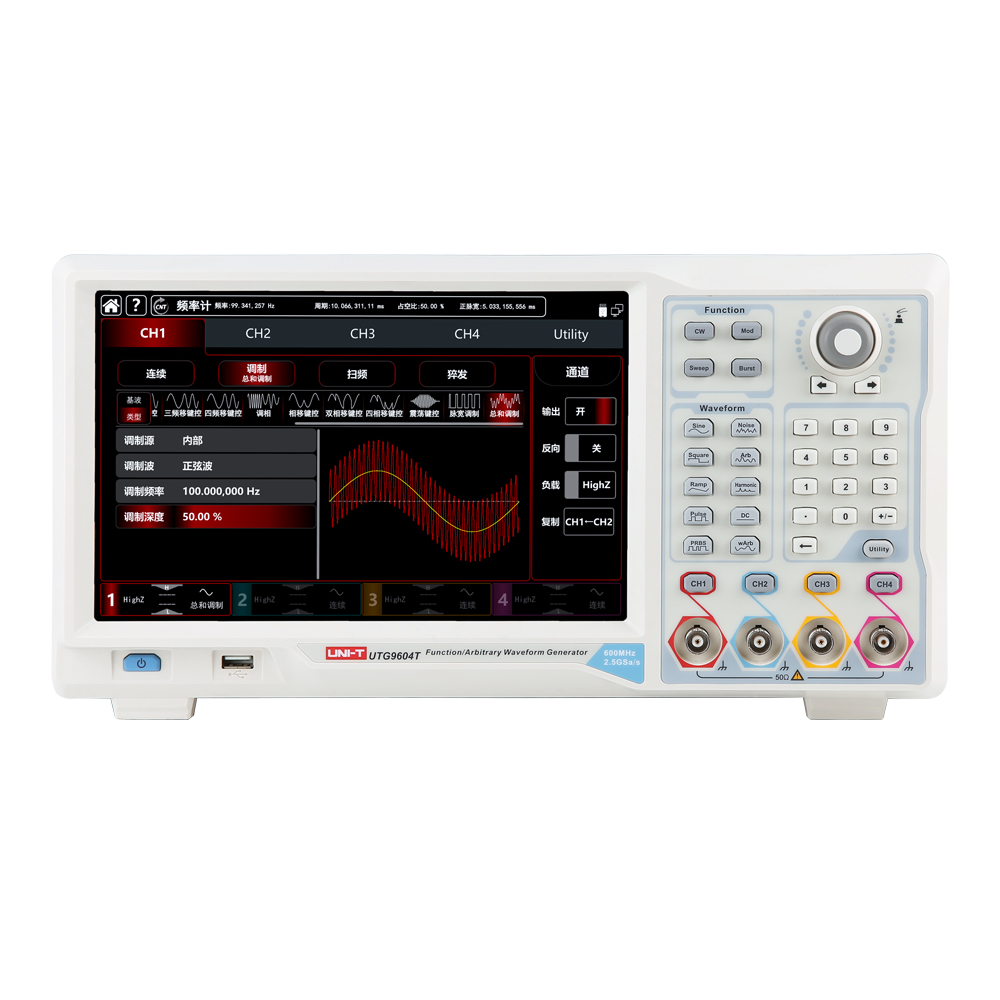

UNI-T 优利德 UTG9000T系列函数/任意波形发生器

高性能、多功能、便捷的触控操作界面、优越的技术指标及人性化的图形显示风格

品牌：	UNI-T/优利德
型号：	UTG9000T
保修期：	2年
供货期：	1周
外形尺寸：	370(W)x185(H)x115(D)mm
重量：	4.04kg
技术规格：	最高输出频率：600MHz，最高采样率：2.5GSa/s，垂直分辨率：16bits，通道数：4，最大任意波长度：64Mpts，10.1英寸屏幕触控，8位硬件频率计

立即询价

申请演示/试用

打印

产品标签：UNI-T，优利德，UTG9000T，UTG9604T，UTG9504T，UTG9354T，函数/任意波形发生器

产品中心
Products

信号发生器 [30]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

美国泰克(Tektronix)

美国福禄克(Fluke)

全部品牌

产品介绍

技术参数

附件及选件

解决方案

相关下载

UTG9000T系列函数/任意波形发生器

UTG9000T系列函数/任意波形发生器，使用DDS直接数字频率合成技术，可生成高精度、稳定、纯净、低失真的信号，还能提供高频率且具有快速上升沿和下降沿的方波。是一款高性能、多功能的四通道函数/任意波形发生器。便捷的触控操作界面、优越的技术指标及人性化的图形显示风格，可帮助您更快的完成工作任务，提高工作效率，是满足您目前及未来测试需求的多用途设备。

600MHz	2.5GSa/s	16bits	4	64Mpts	√	8位
最高输出频率	最高采样率	垂直分辨率	通道数	最大任意波长度	屏幕触控	硬件频率计

产品型号

型号	最高输出频率	最高采样率	垂直分辨率	通道数	最大任意波长度	屏幕触控	硬件频率计
UTG9604T	600MHz	2.5GSa/s	16bits(全通道)	4	64Mpts	√	8位
UTG9504T	500MHz	2.5GSa/s	14bits(主通道) 16bit(辅通道)	4	64Mpts	√	8位
UTG9354T	350MHz	2.5GSa/s	14bits(主通道) 16bit(辅通道)	4	64Mpts	√	8位

产品特点

● 4通道输出
● 16位垂直分辨率,2.5GSa/s采样率
● 1μHz-200MHz可变上升/下降时间脉冲波
● 正弦波频率1μHz-600MHz
● 1μHz-30MHz斜波
● 1μbps-120Mbps可变边沿时间PRBS
● 1mHz-600MHz可调带宽噪声
● 最高64Mpts任意波存储深度，支持逐点
● 15种调制及4种频率扫描模式
● 数字协议输出：SPI，I2C，UART
● 硬件频率计：800MHz
● 通道耦合，合并输出
● 一键信噪比输出
● 10.1英寸电容触摸屏

产品特色

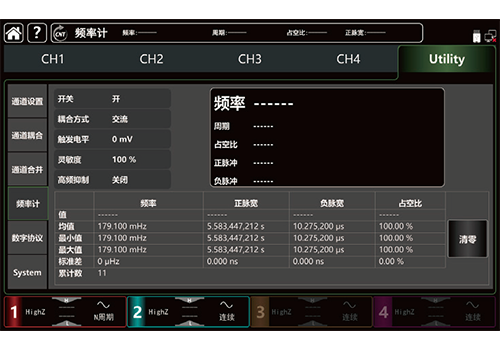

高精度频率计

800MHz 8位高精度频率计

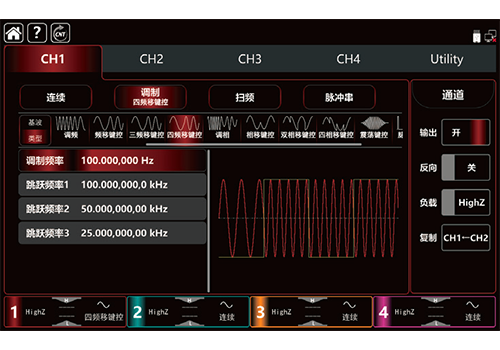

调制信号

调制类型：AM,FM,PM,DSB-AM,QAM,ASK,FSK,PSK,BPSK,QPSK,OSK,PWM,SUM 新增3FSK,4FSK调制功能

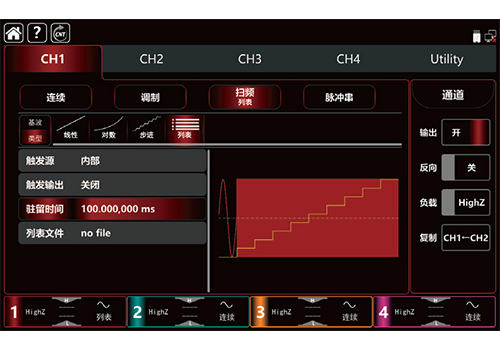

扫频功能

多种扫频类型：线性、对数、步进，列表

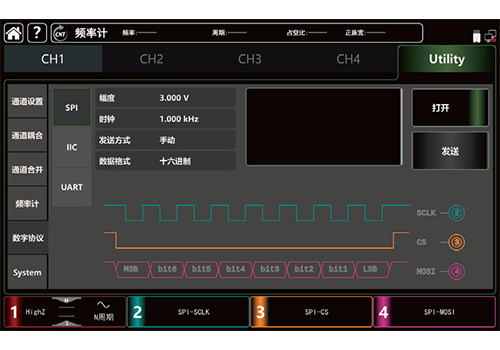

协议输出

3种标准数字协议输出：SPI,IIC,UART

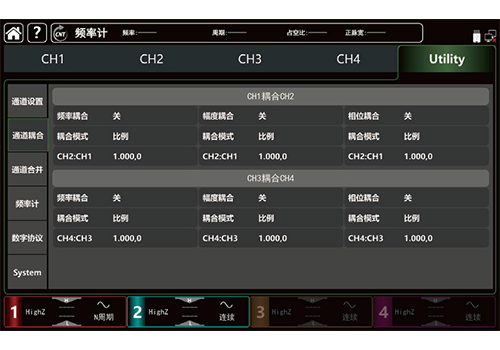

通道功能

通道耦合&通道合并

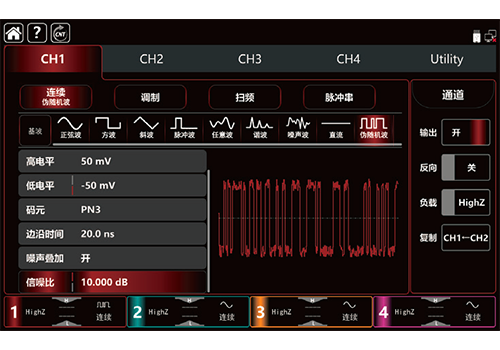

新增功能

新增伪随机序列，及连续波一键信噪比输出

通道	主通道CH1&CH2			辅通道CH3&CH4
型号	UTG9604T	UTG9504T	UTG9354T	UTG9604T	UTG9504T	UTG9354T
正弦波频率	600MHz	500MHz	350MHz	200MHz	200MHz	160MHz
采样率	2.5GSa/s			625MSa/s
垂直分辨率	16bits	14bits		16bits
工作模式	连续、调制、扫频、脉冲串、频率计、数字协议输出
连续信号	正弦波、方波、斜波、脉冲波、谐波、噪声、伪随机序列(PRBS)、直流DC、任意波形
调制类型	AM,FM,PM,DSB-AM,QAM,ASK,FSK,3FSK,4FSK,PSK,BPSK,QPSK,OSK,PWM,SUM
扫频类型	线性、对数、步进、列表
脉冲串类型	N周期、门控、无限
数字协议类型	SPI,I2C,UART
硬件频率计	100mHz~800MHz、直流/交流耦合
频率分辨率	1μHz
正弦波	1μHz~600MHz	1μHz~500MHz	1μHz~350MHz	1μHz~200MHz	1μHz~200MHz	1μHz~160MHz
方波/脉冲波	1μHz~200MHz	1μHz~160MHz	1μHz~120MHz	1μHz~60MHz	1μHz~60MHz	1μHz~50MHz
斜波	1μHz~30MHz	1μHz~30MHz	1μHz~20MHz	1μHz~10MHz	1μHz~10MHz	1μHz~8MHz
噪声	1μHz~600MHz	1μHz~500MHz	1μHz~350MHz	1μHz~200MHz	1μHz~200MHz	1μHz~160MHz
任意波	1μHz~100MHz	1μHz~100MHz	1μHz~80MHz	1μHz~60MHz	1μHz~60MHz	1μHz~50MHz
PRBS	1μbps~120Mbps	1μbps~120Mbps	1μbps~80Mbps	1μbps~60Mbps	1μbps~60Mbps	1μbps~40Mbps
谐波	1μHz~300MHz	1μHz~250MHz	1μHz~175MHz	1μHz~100MHz	1μHz~100MHz	1μHz~80MHz
显示	10.1英寸电容触摸屏，1280×800分辨率
通信接口	USB Host、USB Device、LAN
尺寸	370mm×115mm×185mm (宽×高×深)
重量	4.04kg
