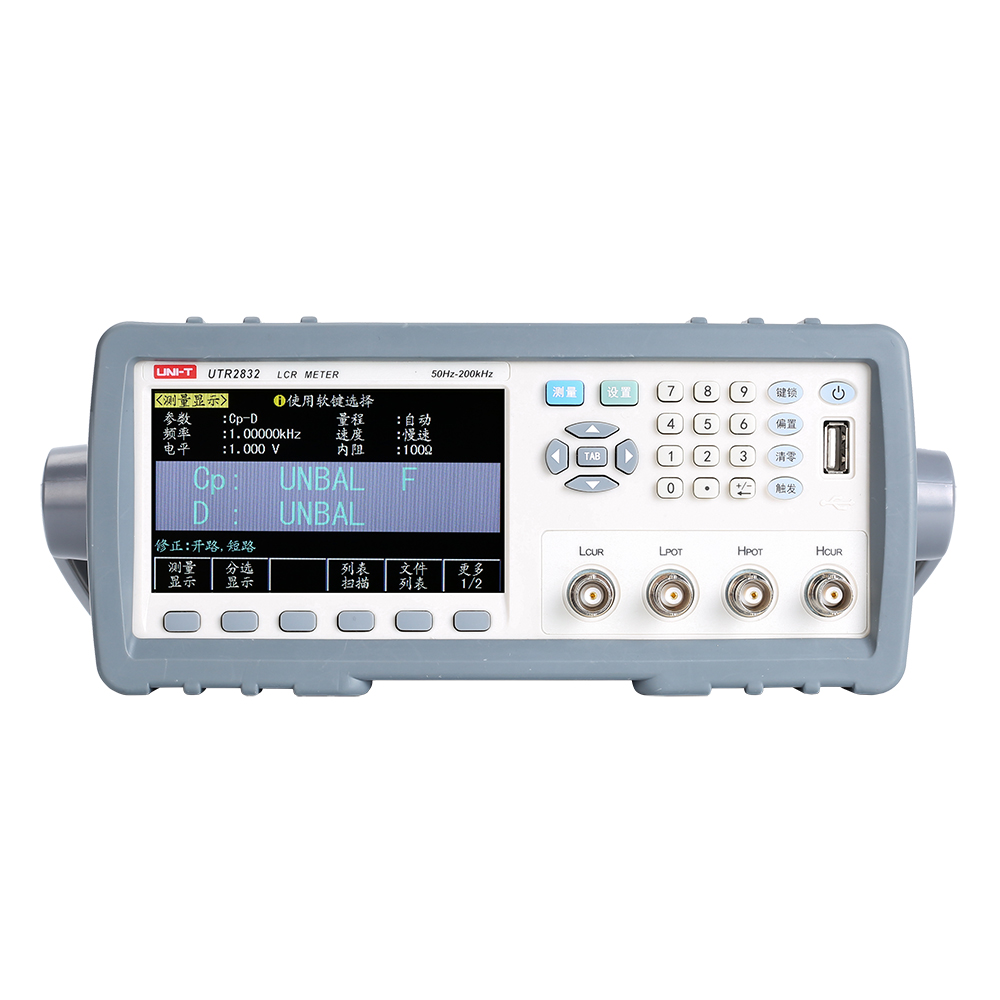

| UTR2800系列LCR数字电桥 |
UTR2800系列是新一代低成本、高性能、紧凑型LCR数字电桥，仪器采用全新工艺和高密度电路设计，浓缩大型LCR测试仪精华，机身紧凑，小巧，配备4.3英寸LCD显示屏和全新升级的界面系统，美观大方，操作简便，0.05%的基本精度和良好的测试稳定性可与高端机型媲美；仪器提供丰富的接口，可方便组成各种测试系统，满足检验，生产，研发的各种需求。 |
|
| 4.3" TFT LCD |
200kHz |
0.05% |
6位 |
13ms/次 |
支持 |
RS-232C, USB DEVICE, HANDLER |
| 显示 |
最高测试频率 |
基本精度 |
读数分辨率 |
最高测试速度 |
DCR测试 |
标配接口 |
|
|
|
|
| 产品型号 |
|
| 型号 |
显示 |
最高测试频率 |
基本精度 |
读数分辨率 |
最高测试速度 |
DCR测试 |
标配接口 |
| UTR2832 |
4.3" TFT LCD |
200kHz |
0.05% |
6位 |
13ms/次 |
支持 |
RS-232, USB DEVICE, HANDLER |
| UTR2830 |
4.3" TFT LCD |
100kHz |
0.05% |
6位 |
13ms/次 |
支持 |
RS-232, USB DEVICE, HANDLER |
|
|
|
|
| 产品特点 |
|
● 低成本、高性能、小体积的LCR测试仪
● 4.3英寸TFT液晶显示
● 中英文可选操作界面
● 最高200kHz测试频率
● 6位读数分辨率
● DCR测试功能，分辨率100微欧
● Ls-DCR/Lp-DCR功能(L,DCR同时显示)
● 最高测试速度13ms/次
● 信号源阻抗30Ω、50Ω、100Ω可选

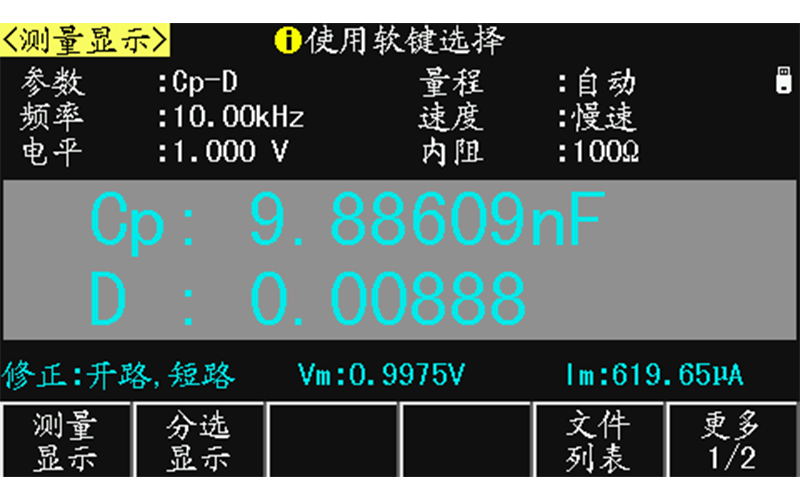

● 电压电流监视和自动电平调整功能
● 内建比较器5档分选和计数功能
● 支持U盘文件存储，可通过U盘升级仪器程序
● RS-232，USB，HANDLER接口 |
|
|
|
| 产品特色 |
|
 |

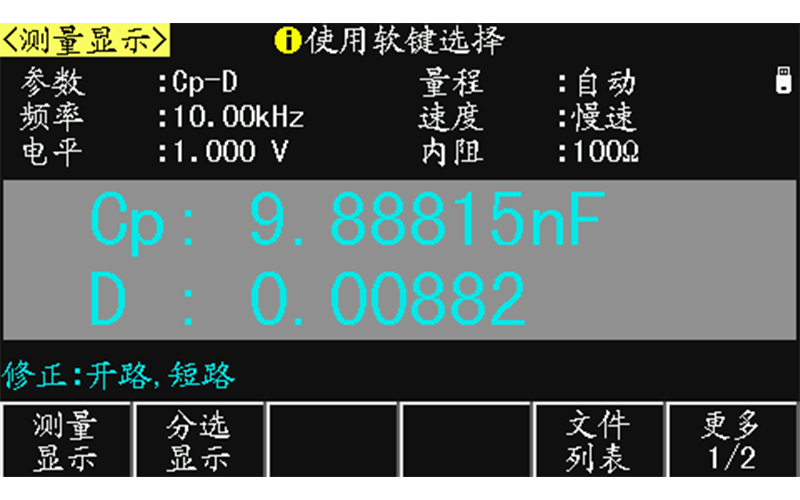

| 4.3英寸TFT LCD显示屏 |
显示分辨率：480×272 |
|
|
|
| 简易测试 |

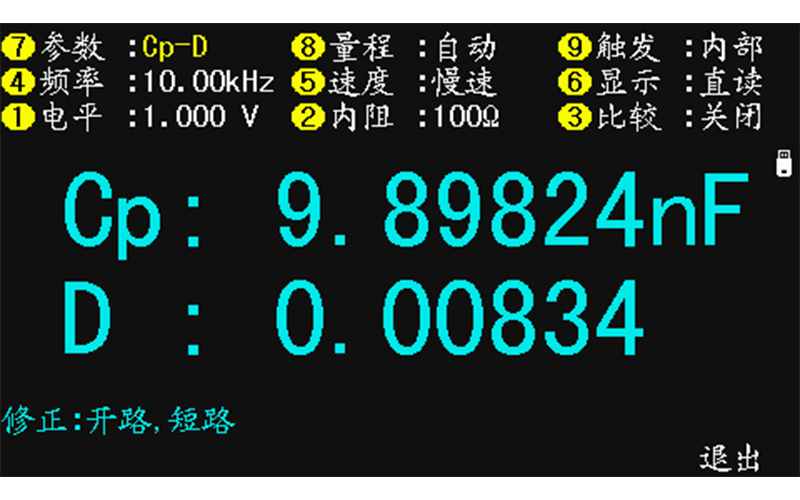

UTR2832系列具有简易测试显示页面，页面以大字符LCD显示测量结果，数字键1-9分别对应测量参数，通过数字键可以直接修改对应的测量参数，或可使用方向键修改当前活动参数(颜色显示不同) ；在测量显示页，通过功能软键可切换到简易测试页面。 |
|
 |
|
|
 |
| 信号频率 |
信号频率范围：50Hz~200KHz 任意频率(分辨率10mHz) |
|
|
|

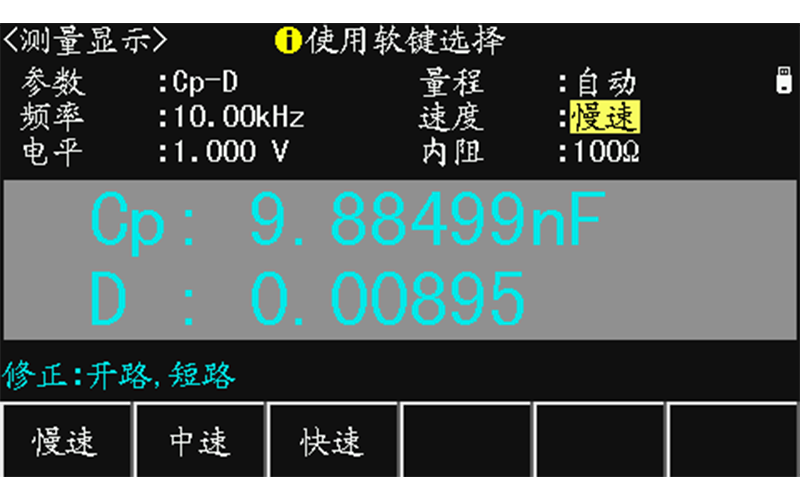

| 测试速度 |
测试速度：40次/秒(快速), 10次/秒(中速), 2.5次/秒(慢速) |
|
 |
|
|
 |
| 存储器 |

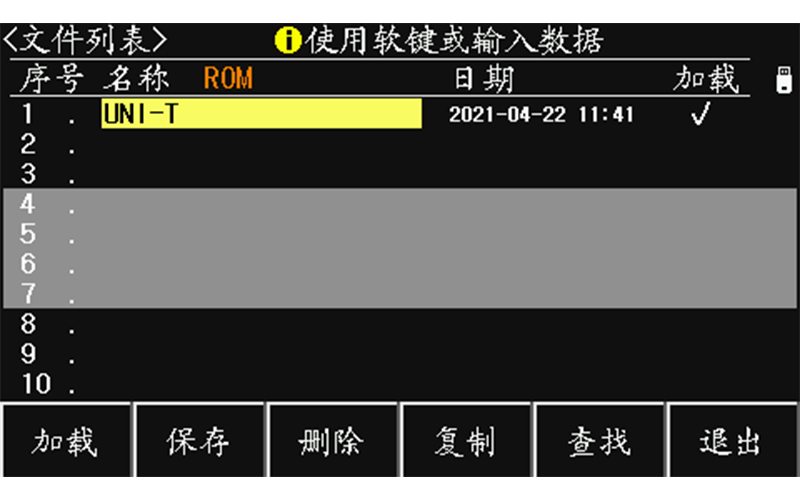

测量结果保存到U盘：在测量显示页、分选显示页，测量结果以CSV格式保存到U盘，保存的文件可以在PC机上打开和使用。
屏幕快照保存到U盘：在任何显示页，可以按照GIF/BMP/PNG格式，将当前屏幕显示内容以图像方式保存到U盘。 |
|
|
|
| 测试功能丰富 |
• Ls，DCR同时测试
• 6种阻抗参数可供选择
• LCR自动测试：自动LCR功能打开后，仪器自动识别电感，电容，电阻
• 4参数同时显示：通过灵活配置不同的显示参数，可以在LCD上同时显示多达四种组合参数 |
|
 |
|
|
 |
| 多种配置接口 |

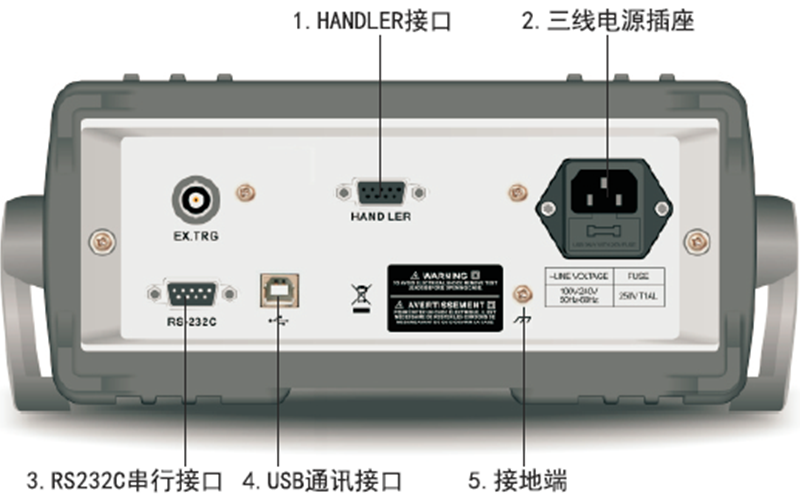

支持USB TMC，USB CDC，RS-232C串行接口和HANDLER接口， RS-232C串行接口实现无仪器面板的远程控制， HANDLER接口，自动测试分选机的控制器,控制器控制仪器执行测量并获取比较结果信号。 USB TMC, U 盘导入或者导出，方便用户修改、查看、备份。 |
|
|
|
|
| 型号 |
UTR2830 |
UTR2832 |
| 基本测量准确度 |
LCR Z |
0.05% |
| DCR |
0.10% |
| 校准条件 |
预热时间:≥30分；环境温度:23±5℃；信号电压:1Vrms |
| 测试信号频率 |
50Hz~100kHz |
50Hz~200kHz |
| 测试信号频率精度 |
0.02% |
| 信号源输出阻抗 |
30Ω、50Ω，100Ω可选 |
| AC测试信号电平 |
正常 |
10mV~2Vrms |
| 准确度：10%+5mV |
| 100μA~20mArms |
| 最小分辨率：0.1mA |
| 恒定电平 |
---- |
20mV~1Vrms |
| DC测试信号电平 |
±2.1V交替 |
±2.1V交替 |
| DC偏置 |
---- |
0V~±5V |
| ---- |
最小分辨率：1mV |
| ---- |
0A~±50mA |
| ---- |
最小分辨率：10μA |
| 测量参数 |
L、C、R、|Z|、D、Q、|Y|、G、X、B θd、θr、RDC、Vm、Im，△% |
| 显示位数 |
6 |
| DCR显示范围 |
0.1mΩ~999.999MΩ |
| R,Rs,Rp,Z,X |
0.00001Ω~99.9999MΩ |
| Cs, Cp |
0.00001pF~99.9999mF |
| Ls, Lp |
0.00001μH~99.9999kH |
| G,Y,B |
0.0000μS~99.9999S |
| ESR |
0.00001Ω~99.9999kΩ |
| D |
0.00001~99.9999 |
| Q |
0.00001~99999.9 |
| θr |
-3.14159~3.14159 |
| θd |
-180.000°~180.000° |
| △% |
-99.9999%~9999.99% |
| 测试速度(≥10kHz) |
FAST: 约40次/秒，MED: 约10次/秒，SLOW: 约2.5次/秒 |
| 等效方式 |
串联，并联 |
| 量程 |
自动，保持 |
| 触发方式 |
内部，手动，外部，器件，总线 |
| 平均次数 |
1~255 |
| 清零方式 |
开路，短路，负载 |
| 数学运算 |
直读，△ABS，△% |
| 触发延时设定 |
0~60s，1m步进 |
| 步进延时设定 |
0~60s，1m步进 |
| 列表扫描 |
100点，扫描参数，测量频率，电平，偏置 |
| 比较器功能 |
5档分选,BIN1∽BIN3、NG、AUX |
| 档计数功能 |
| 内部非易失性存储器 |
100组仪器测量设置文件 |
| 外部USB存储器 |
仪器设置文件，CSV数据文件，屏幕快照文件GIF,BMP,PNG |
| 接口 |
RS232, USB, HANDLER |
| 电源 |
| 电源电压 |
100V~240VACrms |
| 频率 |
50Hz/60Hz |
| 保险丝 |
1A，T级，250V |
| 基本参数 |
|
| 显示 |
4.3英寸 TFT-LCD |
| 尺寸(W×H×D) |
218×88×320mm |
| 重量(kg) |
2.5kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
