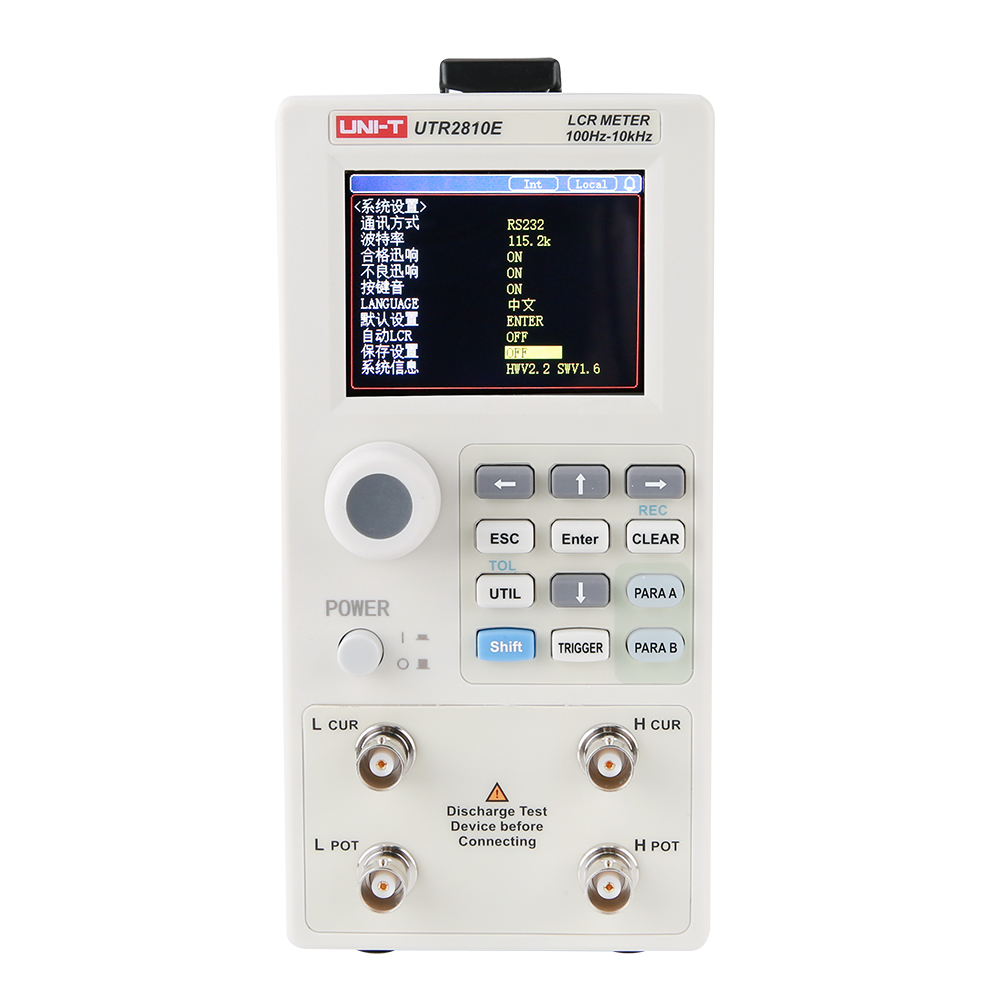

UTR2810E系列LCR数字电桥 |
UTR2810E系列数字电桥采用最新测量原理打造的新一代低频元件测量仪器。具有体积小、重量轻、外形美观、操作简便、超高性价比、测试稳定性好等优势。此外拥有丰富的接口,支持RS-232接口及HANDLER接口,可以连接电脑通讯及自动化测试,无论是应用于生产线的质量控制、来料检验和元件自动测试系统均游刃有余。 |
|
2.8" TFT LCD |
10kHz |
0.10% |
4位 |
33次/秒 |
不支持 |
RS-232C, HANDLER |
显示 |
最高测试频率 |
基本精度 |
读数分辨率 |
最高测试速度 |
DCR测试 |
标配接口 |
|
|
|
|
产品型号 |
|
型号 |
显示 |
最高测试频率 |
基本精度 |
读数分辨率 |
最高测试速度 |
DCR测试 |
标配接口 |
UTR2811E |
2.8" TFT LCD |
10kHz |
0.10% |
4位 |
33次/秒 |
不支持 |
- |
UTR2810E |
2.8" TFT LCD |
10kHz |
0.10% |
4位 |
33次/秒 |
不支持 |
RS-232, HANDLER |
|
|
|
|
产品特点 |
|
● 2.8”TFT真彩液晶显示
● 多种测量频率选择100Hz、120Hz、1kHz、10kHz
● 四位读数分辨率,最高测量精度可达0.1%
● 6种测量参数可供选择
● 测量速度:慢速/中速/快速
● 测试速度快(23.3次/s)
● 自动LCR测量功能
● 触发方式:内部,手动,外部,总线
● 数学运算:直读,△ABS,△%
● 30Ω/100Ω可切换信号源阻抗
● 比较器判定功能(4档分选)
● 拥有上位机统计分析功能(仅UTR2810E)
● 支持RS-232和HANDLER接口 (仅UTR2810E)
● 供电电源110V/220V,低功耗20-30W
丰富的测量功能
● Ls,Rs 同时测试
● 6种阻抗参数可供选择
● LCR自动测试:自动LCR功能打开后,仪器自动识别电感,电容,电阻
● 灵活配置不同的显示参数
● 30Ω/100Ω阻抗可选
● 测试参数:Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, Rp-Q, R-X, Z-θr, Z-θd, Z-D, Z-Q, Auto LCR
|
|
|
|
产品特色 |
|
|
2.8"TFT真彩液晶显示 |
多参数同步显示,方便用户设计及读数 |
|
|
|

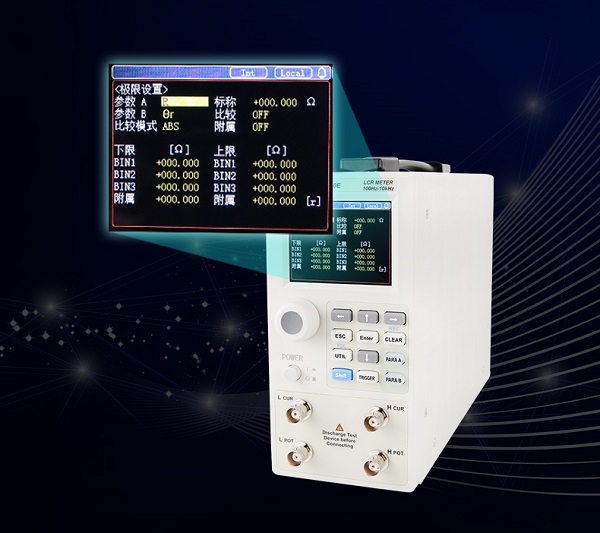

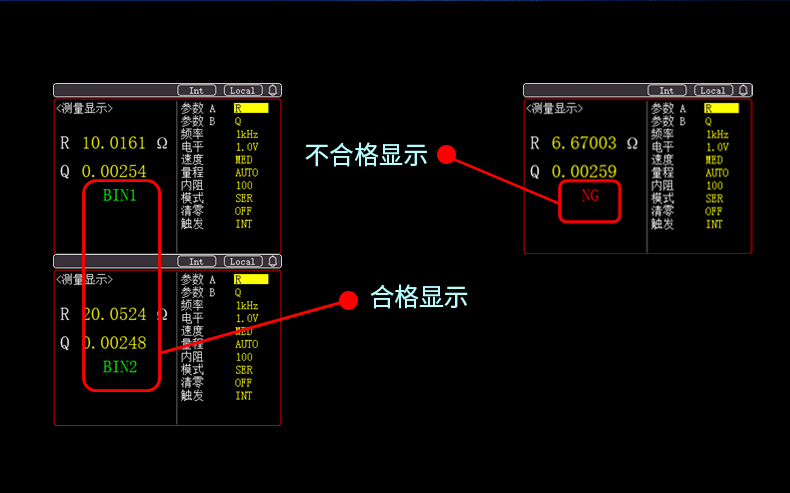

比较器判定功能 |
4档分选,BIN1-BIN3,NG,AUX前面板LCD显示 |
|
|
|
|
|

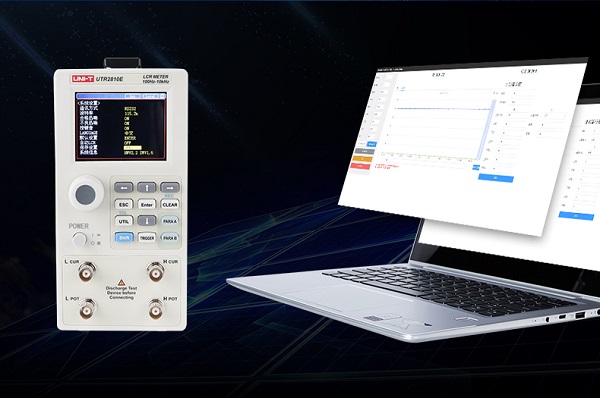

上位机测量统计功能(仅UTR2810E) |
列表统计、曲线分析一目了然!一键清除数据,保证最新测量结果支持CSV格式文件保存,测量结果有理有据 |
|
|
|
|
|
|

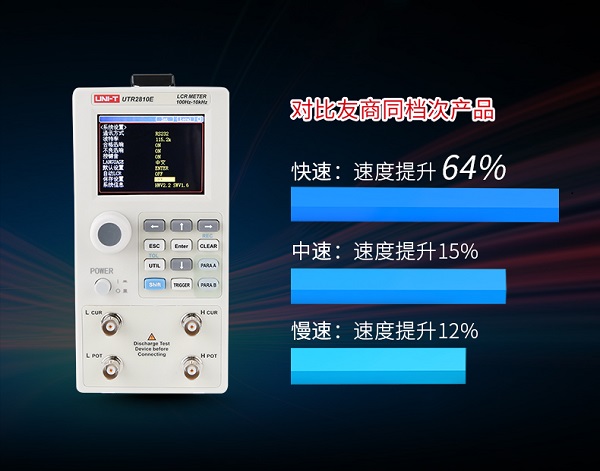

更快的测量速度 |
测量速度:快速:33.3次/s;中速:5.8次/s;慢速:2.8次/s |
|
|
|
|
型号 |
UTR2811E |
UTR2810E |
测试信号频率 |
测试频率 |
100Hz, 120Hz, 1kHz, 10kHz |
最小分辨率 |
4位显示 |
准确度 |
0.02% |
AC测试信号电平 |
电压范围 |
0.1V, 0.3V, 1V |
准确度 |
±10%×设定值 |
内阻 |
ISO OFF |
30Ω/100Ω可选择 |
输出阻抗准确度 |
±5% |
测量参数 |
Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,Rs-Q,Rp-Q,R-X,Z-θr,Z-θd,Z-D,Z-Q,AUTO LCR |
测试速度(ms/次) |
快速: 43ms;中速: 185ms;慢速: 350ms |
R,X,|Z| |
0.00001Ω~99.9999MΩ |
G,B,|Y| |
0.01ns~999.999s |
L |
0.00001μH~9999.99H |
C |
0.00001pF~99.9999mF |
D |
0.00001~9.99999 |
Q |
0.00001~99999.9 |
θd |
-179.999°~179.999° |
θr |
-3.14159~3.14159 |
△% |
-99999%~99999% |
清零功能 |
开路、短路 |
等效方式 |
串联,并联 |
量程 |
自动,保持 |
触发方式 |
内部,手动,外部,总线 |
数学运算 |
直读,△ABS,△% |
比较器 |
4档分选,BIN1-BIN3,NG,AUX前面板LCD显示 |
接口 |
---- |
RS-232, HANDLER |
判定功能 |
合格/不合格 |
使用电源 |
110V/220V 50/60Hz 20W~30W |
上位机功能 |
---- |
上位机 统计分析 |
基本参数 |
显示 |
2.8" TFT LCD,分辨率:320×240 |
尺寸(W×H×D) |
88×174×275mm |
重量(kg) |
2.5kg |
配件信息 |
电源线×1,保险丝×2, 开尔文测试线×1,保修卡×1 |
电源线×1,保险丝×2,开尔文测试线×1,保修卡×1, 四端测试夹×1,RS-232数据线×1,短路片×1 |
|
|
|
|
|
|
|
|
|
|
|
|
