UNI-T 优利德 UPO6000Z系列数字荧光示波器

实现深存储，高波形捕获率，100/200MHz带宽，实时采样率高达1GS/s

品牌：	UNI-T/优利德
型号：	UPO6000Z
保修期：	1年
供货期：	1周
外形尺寸：	370(W)x185(H)x115(D)mm
重量：	3.0kg
技术规格：	模拟带宽：100MHz/200MHz，通道数：2，最高实时采样率：1GSa/s，最大存储深度：56Mpts/每通道，最高波形捕获率：500,000wfms/s

立即询价

在线购买

打印

产品标签：UNI-T，优利德，UPO6000Z，UPO6102Z，UPO6202Z，数字荧光示波器

产品中心
Products

数字示波器 [77]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

产品介绍

技术参数

附件及选件

解决方案

相关下载

UPO6000Z数字荧光示波器

UPO6000Z系列采用并行数字信号处理技术，提高了数据处理速度及波形捕获速率，独创的Ultra Phosphor技术将被测信号频率以类似模拟示波器的多层次余辉呈现，相较于传统数字存储示波器, 数字荧光示波器的余辉效果能更好呈现出振幅、时间和信号强度的三维波形数据，是一款可满足教育行业需求，满足多种教学实验，测量测试应用的多功能、高性能经济数字荧光示波器。

2	200MHz/100MHz	1GSa/s(每通道)	56Mpts	500,000wfms/s
模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率

产品型号

型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源
UPO6202Z	2	200MHz	1GSa/s	56Mpts	500,000wfms/s	-	-
UPO6102Z	2	100Mhz	1GSa/s	56Mpts	500,000wfms/s	-	-

产品特点

● 通道数：2
● 带宽：100MHz/200MHz
● 采样率：1GS/s（非交织模式）
● 波形捕获率最高达500,000 wfms/s（Fast Acquire）
● 存储深度：标配56Mpts(每通道)
● XY李沙育波形相位测量
● 创新的RS-232、I2C、SPI、CAN和LIN全内存硬件实时解码
● Multi-Scopes2.0支持双通道独立触发荧光显示
● 7英寸WVGA（800×480）TFT 液晶屏
● Web Control 支持外网远程操控
● 支持SCPI可编程仪器标准命令
● 1M点增强FFT功能, 支持频率设置，瀑布图，检波设置和标记测量等
● 支持NeptuneLab 实验系统综合测试平台

产品特色

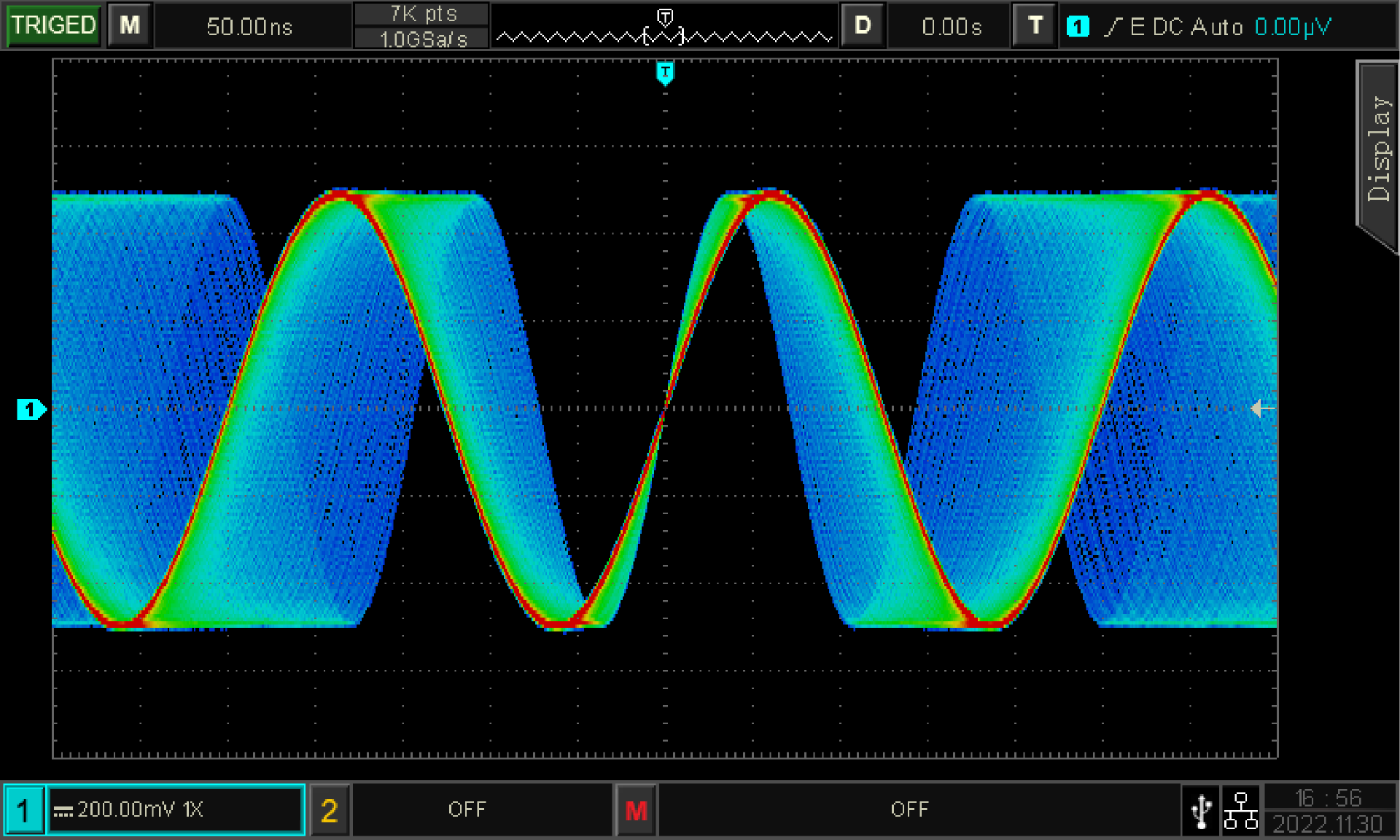

Ultra Phosphor 2.0超级荧光显示技术

采用Ultra Phosphor 2.0技术便于获取更多的波形信息及细节观察

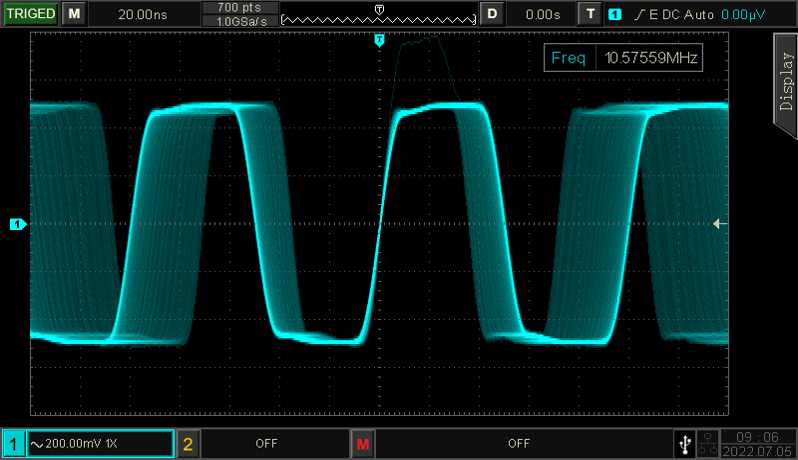

500,000 wfms/s波形捕获率

采用创新数字信号并行处理技术，大大提高了捕获极低概率事件的能力，帮助工程师更加精确观察信号抖动和毛刺

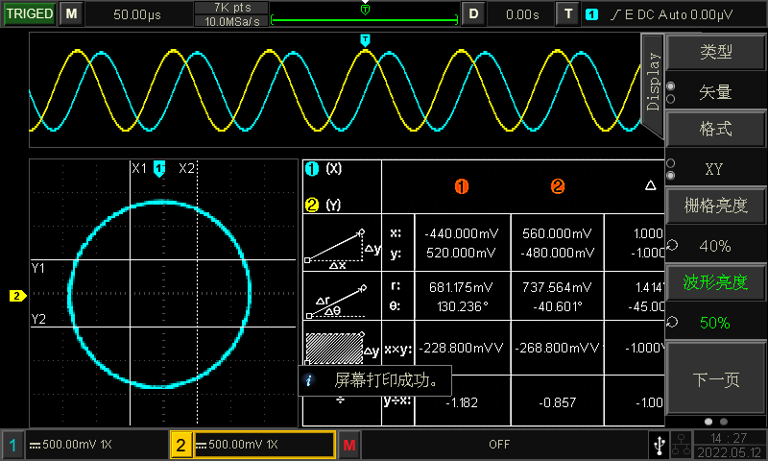

XY(李沙育波形相位测量)

李沙育波形相位测量，帮助学生深入观察波形频率与相位的关系

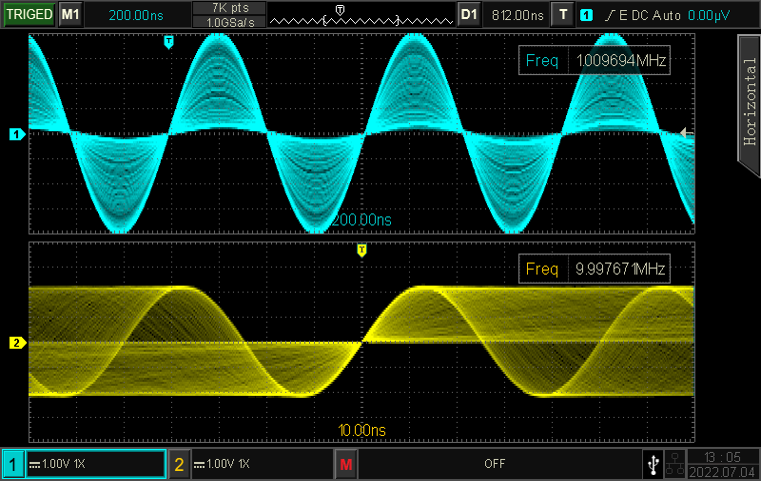

Multi-Scopes 2.0 支持双通道独立触发荧光显示

Multi-Scopes 2.0可用于不同时钟源且不同频率的信号测试，也能使波形稳定地显示在屏幕上，便于客户分析波形参数

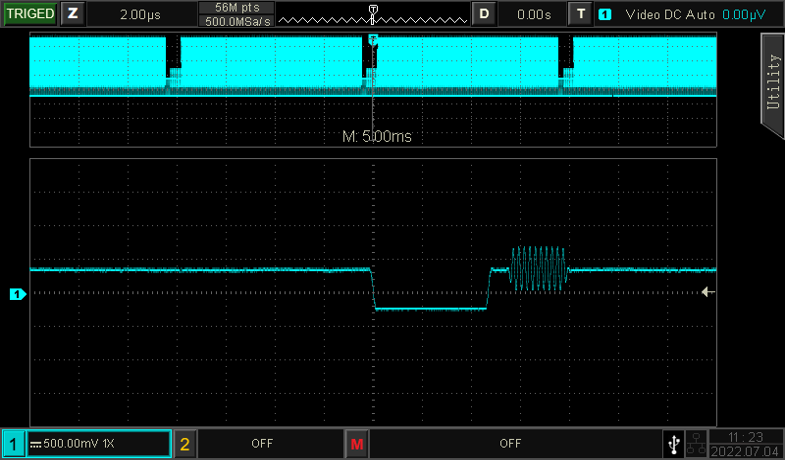

高达56Mpts深存储

标配每通道56M采样点，便于示波器在更宽的时基范围能保持高采样率，同时兼顾波形的整体和细节，大大提升了异常波形捕获率

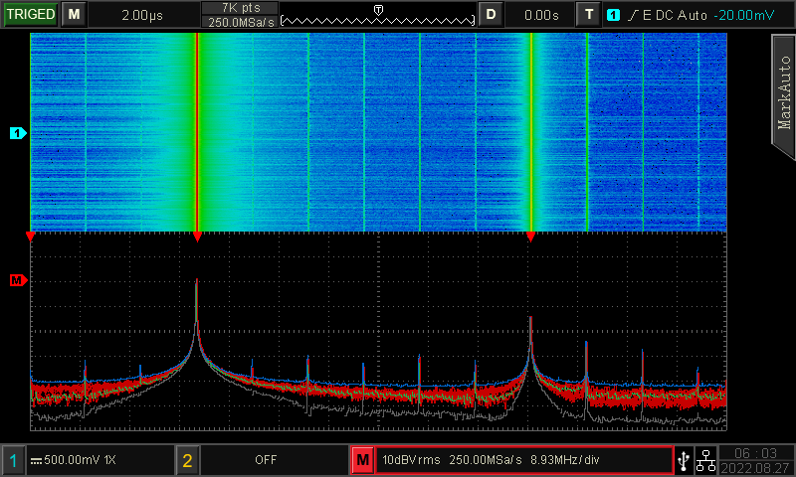

1M采样点增强FFT

可以设置频率范围、检波模式和频谱标记，显示瀑布图等类频谱的实用功能，便于对信号进行频域分析

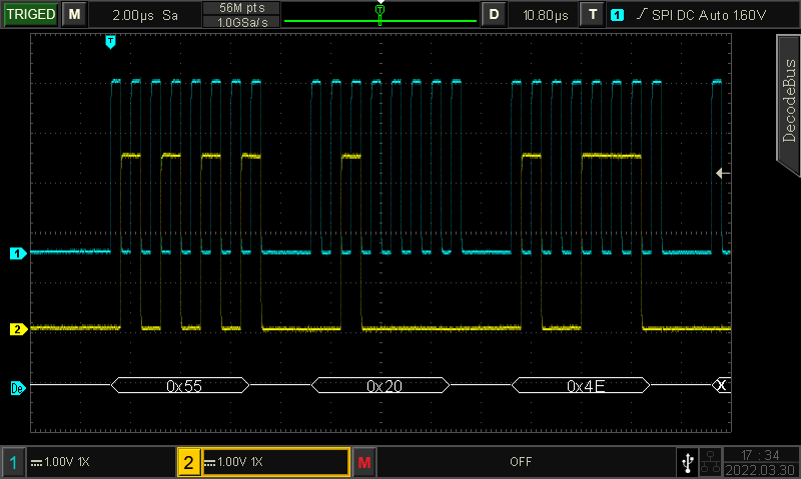

串行总线触发和硬件解码（RS232/I2C/SPI/CAN/LIN）

创新硬件实时解码：深存储56Mpts下的解码速度，相比同行实现了由十几秒到毫秒级的提升，轻松解决了查看解码数据长时间等待的问题

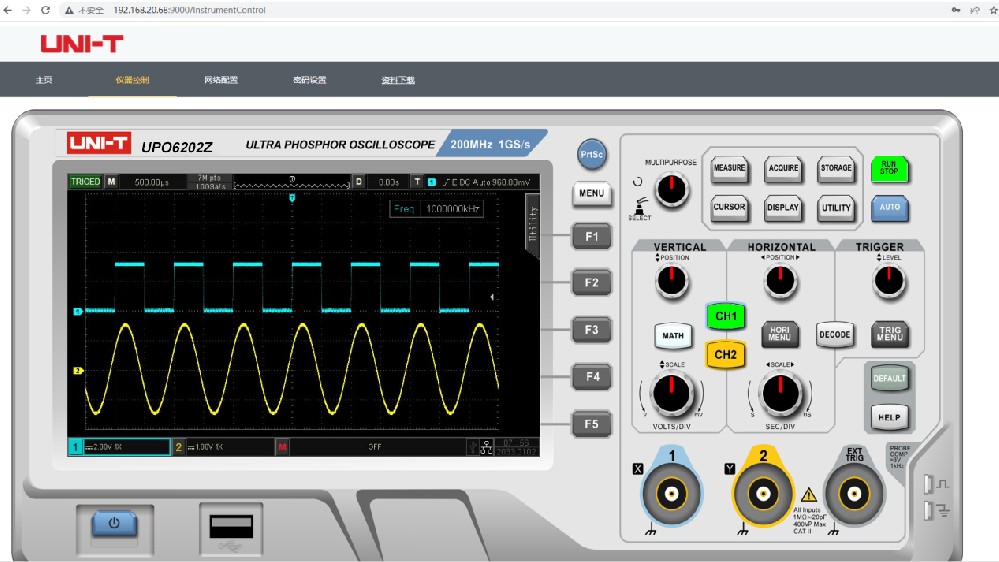

Web Control支持远程跨平台操作

内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。

换行符

型号	UPO6102Z	UPO6202Z
模拟带宽	100MHz	200MHz
通道数	2
实时采样率	1GS/s(非交织模式)
存储深度	每通道56Mpts
波形捕获率	150,000wfms/s(正常采样)；500,000wfms/s(FastAcquire模式)
垂直灵敏度	1mV/div~20V/div(1MΩ)
时基范围	2ns/div~1000s/div	1ns/div~1000s/div
输入阻抗	(1MΩ±2%)\|\|(18pF±3pF)
直流增益精确度	±3%满刻度
波形录制	可以录制高达10万帧波形数据
FFT点数	1
触发类型	边沿触发、脉宽触发、斜率触发、交替触发、视频触发、延迟触发、超时触发、码型触发，持续时间、建立/保持、欠幅脉冲触发、超幅脉冲触发、RS-232、I2C、SPI、CAN、LIN
串行总线触发与解码	RS-232、I2C、SPI、CAN、LIN
波形运算	A+B、A-B、A×B、A/B、FFT、可编辑高级运算、逻辑运算
自动测量	最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRR、 FRF、 FFR、 FFF、 LRF、 LRR、LFR、LFF，脉冲个数共36种测量参数
测量数据	同时显示5种测量
测量统计	平均值、最大值、最小值、标准差和测量次数
频率计	硬件7位频率计
标准接口	USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out/、Pass/Fail)
NeptuneLab系统	支持智能开放实验室管理系统
电源	100V～240VACrms，50Hz/60Hz
显示	7英寸 TFT LCD,WVGA(800×480)
机身颜色	白色+灰色
机身重量	3kg
机身尺寸	306mm×138mm×107mm (宽×高×深)
