UNI-T 优利德 MSO3000HD系列高分辨率示波器
增强分辨率16bit,带宽高达500MHz,2.5GSa/s实时采样率,波形捕获率达1,500,000 wfms/s,10.1寸触控操作
品牌: UNI-T/优利德
型号: MSO3000HD
保修期: 1年
供货期: 1周
外形尺寸: 378(W)x218(H)x120(D)mm
重量: 3.83kg
技术规格: 模拟通道数:4,模拟带宽:250MHz/350MHz/500MHz,硬件分辨率:12bit,ERES:16bit,最高实时采样率:2.5GSa/s,最大存储深度:500Mpts,最高波形捕获率:1,500,000wfms/s,数字通道:16,内置信号源:50MHz, 2ch(opt.)
立即询价 申请演示/试用 打印
产品标签:UNI-T,优利德,MSO3000HD,MSO3054HD,MSO3034HD,MSO3024HD,高分辨率示波器
产品中心
Products
全部分类
记录仪,数据采集仪
通用电子测量仪器
电力测量仪器
安规测试仪器
示波器及探头
数字示波器 [72]
混合域示波器 [22]
手持式示波表 [10]
探头及附件 [15]
红外热成像仪
电源及负载
自动测试系统
EMC测试仪器
便携式仪表
测试附件及其他
主推品牌
Brands
优利德(UNI-T)
日本日置(HIOKI)
台湾固纬(GWINSTEK)
上海飞础科(FOTRIC)
常州泰斯科(Testkey)
上海航裕(HYPower)
艾德克斯(ITECH)
杭州威衡(WEIHENG)
罗德与施瓦茨(Rohde&Schwarz)
美国泰克(Tektronix)
美国福禄克(Fluke)
小安智能(XIAOAN)
全部品牌
产品介绍 技术参数 附件及选件 解决方案 相关下载
MSO3000HD系列高分辨率示波器

MSO3000HD是一款集成了4信号通道,16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器。配备了R12™12bit分辨率的ADC,可通过ERES增强分辨率至16bit,其最大采样率为2.5GSa/s,存储深度为500Mpts,波形捕获率为1,500,000wfms/s,依此可确保高质量的波形分析。MSO3000HD支持11种触发事件,12种协议数据,还可通过WebServer实现远程操控,适用于医疗、低功耗设备、集成电路、高精度电源、电力、汽车电子等领域的各种测试和分析任务,是一款功能全、性能强大的仪器设备。

4 250/350/500MHz 12bit 16bit 2.5GSa/s 500Mpts 1,500,000wfms/s 16 50MHz,2CH(opt.)
模拟通道数 模拟带宽 硬件分辨率 ERES 最高实时采样率 最大存储深度 最高波形捕获率 数字通道 内置信号源
产品型号
型号 模拟通道数 模拟带宽 硬件分辨率 ERES 最高实时采样率 最大存储深度 最高波形捕获率 数字通道 内置信号源
MSO3054X 4 500MHz 12bit 16bit 2.5GSa/s 500Mpts 1,500,000wfms/s 16 50MHz, 2ch(opt.)
MSO3034X 4 350MHz 12bit 16bit 2.5GSa/s 500Mpts 1,500,000wfms/s 16 50MHz, 2ch(opt.)
MSO3024X 4 250MHz 12bit 16bit 2.5GSa/s 500Mpts 1,500,000wfms/s 16 50MHz, 2ch(opt.)
产品特色

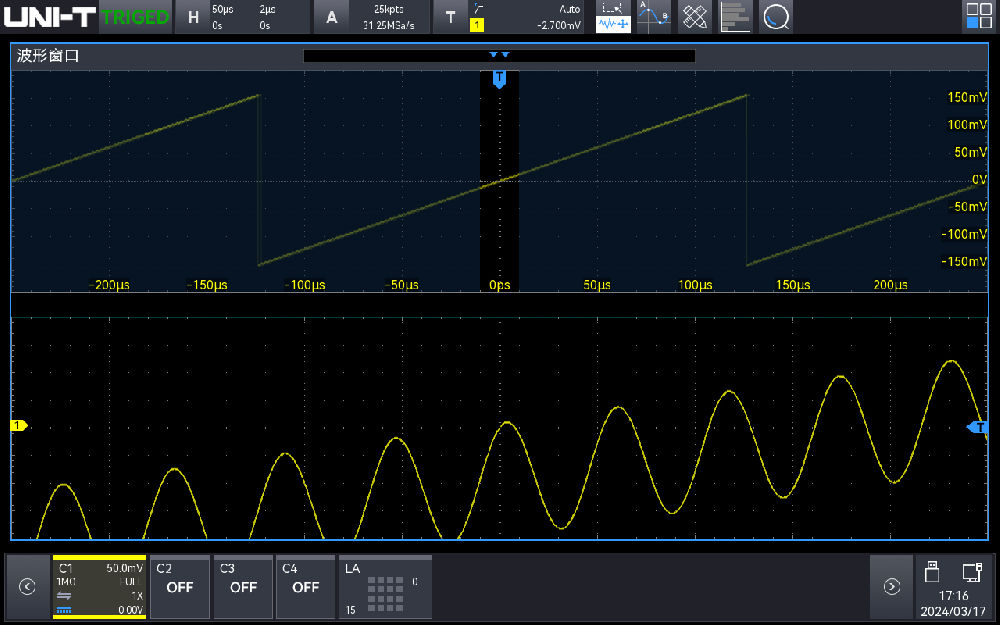

增强分辨率16bit

更高的精度、更小的底噪
通过融合12bit ADC与 4bit ERES增强技术
显著提升测量精度,细腻展现波形微细结构
有效抑制带外噪声,降低本底噪声对真实信号的干扰
从而确保在提升采样位数的同时,实现更精确的测量体验

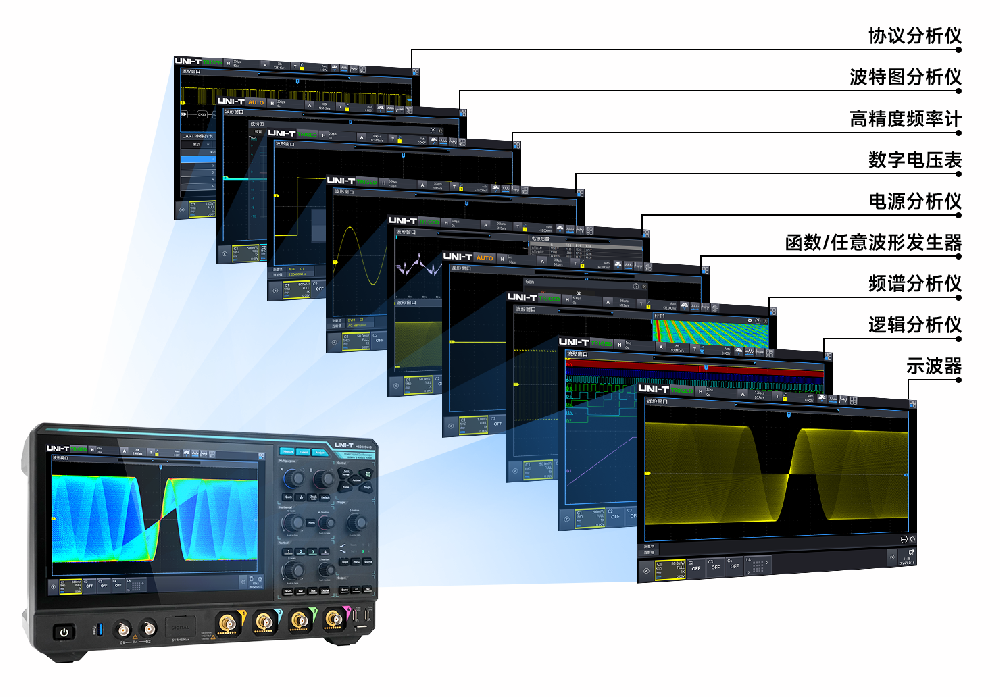

九合一集成示波器

-协议分析仪
-波特图分析仪
-高精度频率计
-数字电压表
-电源分析仪
-函数/任意波形发生器
-频谱分析仪
-逻辑分析仪
-示波器

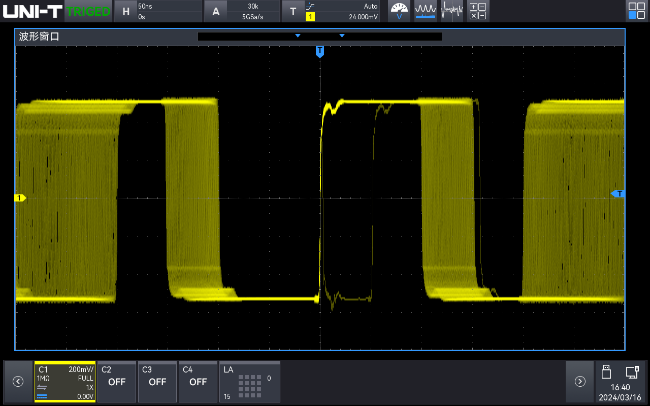

UItra Phosphor® 3.0

先进的软硬件架构
支持8路并行图形映射,处理速率达20Gbps
波形捕获率高达500,000wfms/s
顺序模式下达到1,500,000wfms/s
最小死区时间<1μs,让偶发信号和罕见异常无所遁形

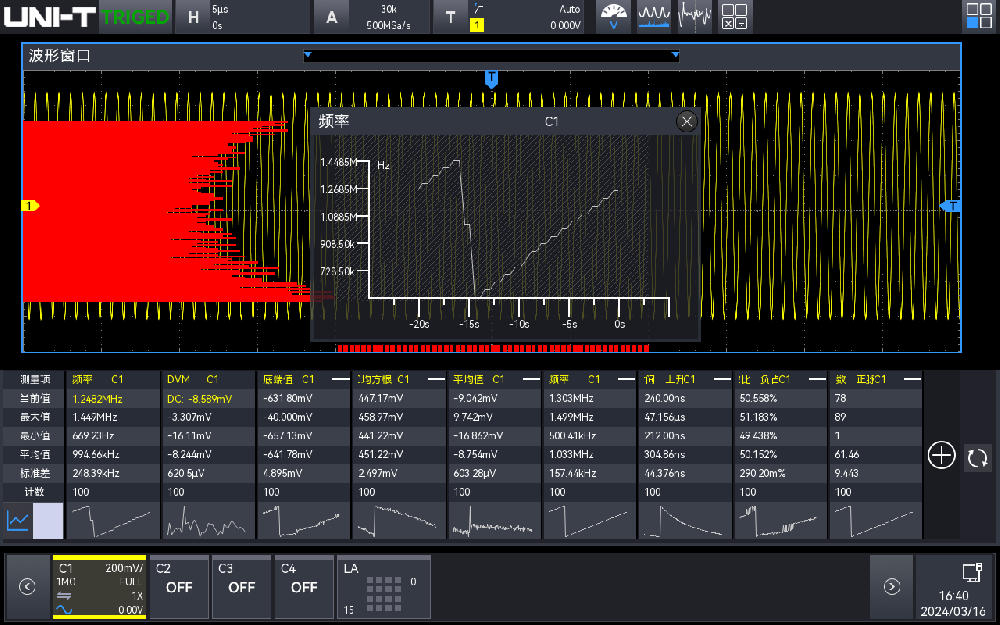

54种:测量、统计、趋势图

54种精密参数自动测量
覆盖电压、频率、相位、功率等多个维度
整合先进的参数统计与趋势图可视化分析功能
全方位、立体化展现信号特性变化
实现专业级深度洞察与高效数据解读

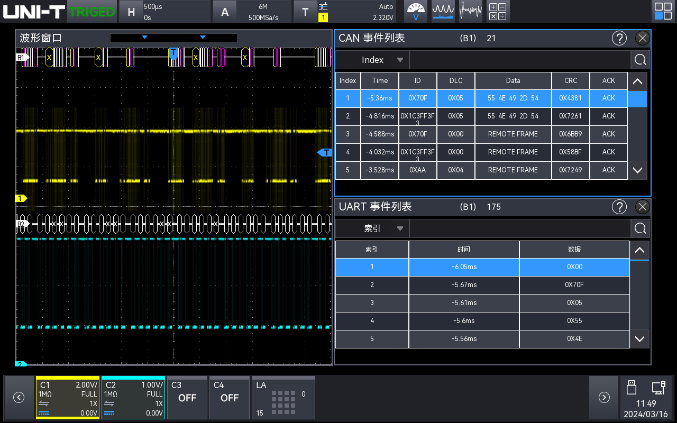

12种主流协议一站式支持

嵌入式: RS232/URAT、I2C、SPI
汽车:CAN、CAN-FD、LIN、FlexRay、SENT
音频:AUDIO(I2S, LJ, RJ,TDM)
航空航天:MIL-STD-1553、ARINC 429
无线通讯:Manchester

具备精准异常触发捕获及实时解码能力
200M数据解码小于1s,且创新支持四总线同步分析
为复杂通信系统提供疾速、深度的协议解析解决方案

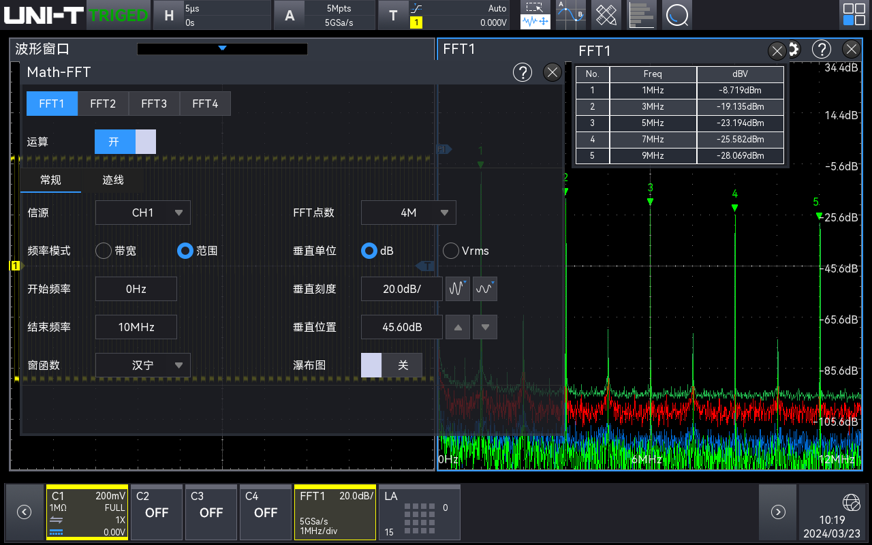

频谱分析仪

-FFT最大4M点
-瀑布图
-自动标记测量
-4种迹线显示
-4组FFT同时打开

搭载全硬件加速技术,本产品实现最高4M点的极速采样,显著提升了频率与幅度的测量精度。创新融合峰值搜索与频域标记功能,助力用户精准无误地捕捉并深入剖析复杂信号动态,快速溯源问题,为用户带来极致的测试体验。

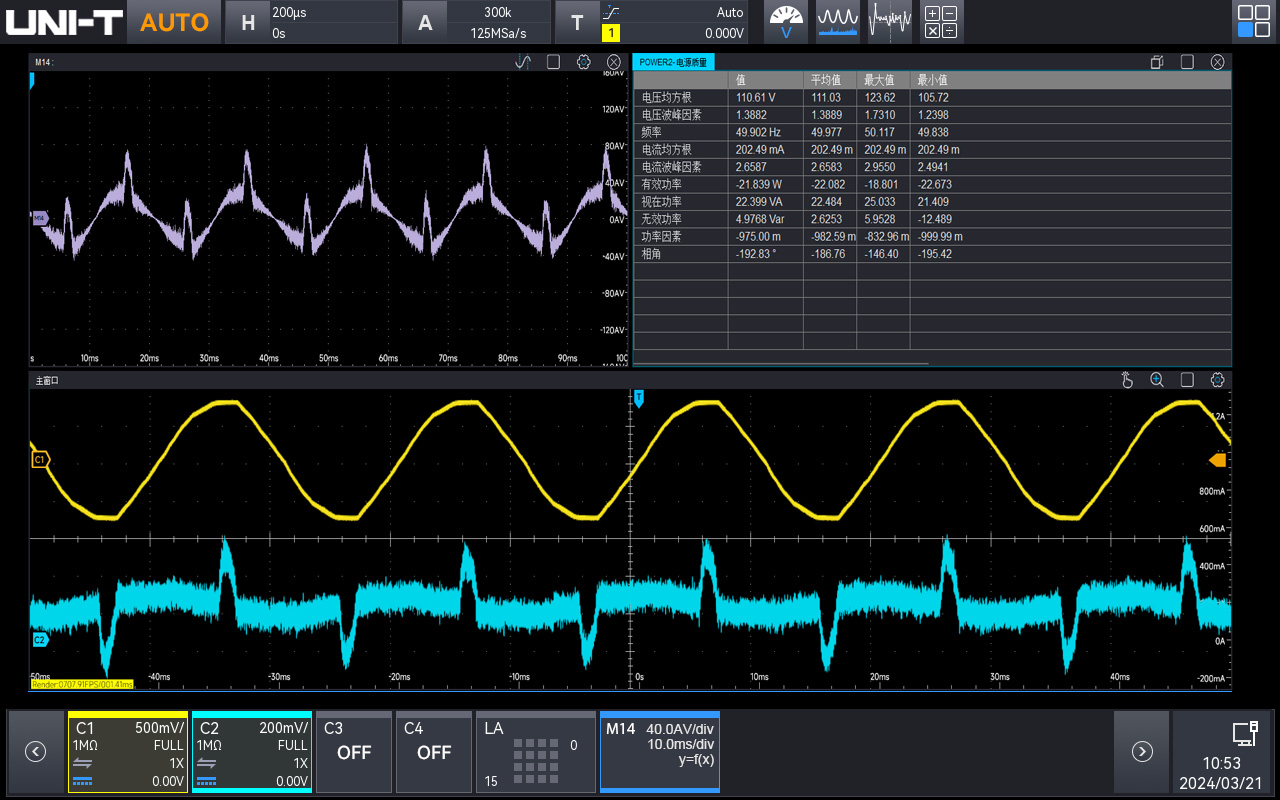

电源分析14+

-电源抑制比
-闭环控制响应分析
-电能质量评估
-电流谐波检测
-浪涌电流分析功能
-输出纹波
-瞬态响应

-开关损耗
-安全工作区
-调制分析
-稳定导通电阻
-转换速率
-启动/关闭时间
-功率效率


为电源系统性能鉴定、稳定性评估与优化
提供全方位、专业化解决方案,提升能源效率与系统稳定性

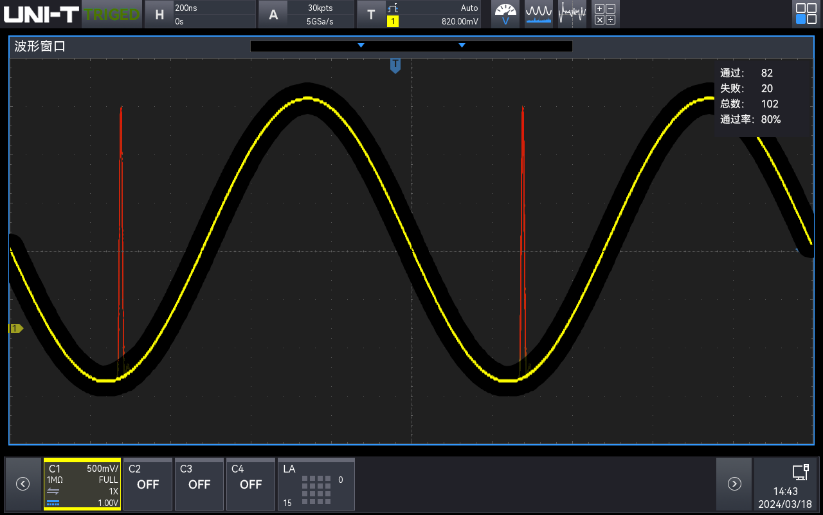

硬件加速模板测试:6σ 标准<1s

电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程,这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率,硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降,在1s内(而非几小时)完成符合特定标准的波形测试
