UNI-T 优利德 MSO/UPO2000系列数字荧光示波器

实现深存储，高波形捕获率，100/200MHz带宽，实时采样率高达2GS/s

品牌：	UNI-T/优利德
型号：	MSO/UPO2000
保修期：	1年
供货期：	1周
外形尺寸：	370(W)x185(H)x115(D)mm
重量：	4.5kg
技术规格：	100MHz/200MHz带宽，2/4个模拟通道，2GS/s实时采样率，标配每通道56Mpts存储深度，16个数字通道，数字通道存储深度56Mpts（仅MSO），波形捕获率最高达1,000,000 wfms/s（Fast Acquire），内置50MHz等性能双通道函数/任意波形发生器(仅MSO-S)

立即询价

在线购买

打印

产品标签：UNI-T，优利德，MSO/UPO2000，MSO2204-S，MSO2104-S，MSO2202-S，MSO2102-S，MSO2204，MSO2202，MSO2104，MSO2102，UPO2204，UPO2202，UPO2104，UPO2102，数字荧光示波器

产品中心
Products

数字示波器 [77]

主推品牌
Brands

罗德与施瓦茨(Rohde&Schwarz)

产品介绍

技术参数

附件及选件

解决方案

相关下载

MSO/UPO2000系列数字荧光示波器

MSO/UPO2000系列数字荧光示波器，全触摸屏控制，全新交互体验，让您用手真实流畅地感受，波形的荧光律动，瞬态变化。全新开发的系统平台，核“芯”展现强大的功能，包括Fast Acquire技术准确捕获异常事件、4M点增强型FFT功能，内置瀑布图等高级测量、区域触发细致捕获特征信号、硬件解码方式使速度大幅提升，独立时基分屏功能Multi-Scopes 等。

2/4	100MHz/200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源

产品型号

型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源
MSO2204-S	4	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
MSO2202-S	2	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
MSO2204	4	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
MSO2202	2	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
UPO2204	4	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-
UPO2202	2	200MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-
MSO2104-S	4	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
MSO2102-S	2	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	50MHz
MSO2104	4	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
MSO2102	2	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	16	-
UPO2104	4	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-
UPO2102	2	100MHz	2GSa/s	56Mpts	1,000,000wfms/s	-	-

产品特点

● 模拟通道带宽：200 MHz，100 MHz，2/4模拟通道
● 模拟通道实时采样率2GS/s，数字通道实时采样率1GS/s(仅MSO)*
● 标配每通道56Mpts存储深度
● 16个数字通道，数字通道存储深度56Mpts（仅MSO）*
● 波形捕获率最高达1,000,000 wfms/s（Fast Acquire）
● 内置50MHz等性能双通道函数/任意波形发生器(仅MSO-S)*，支持实时加载示波器屏幕数据到AWG任意波输出
● 支持波特图环路测试分析功能（选件）*
● 4M点增强FFT，支持频率设置，瀑布图，检波设置和标记测量等
● Multi-Scopes支持多通道独立触发荧光显示
● DVM支持多通道独立交直流真有效值测量
● 实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等
● 协议触发和解码功能，选配：RS-232， I2C， SPI，CAN，CAN-FD，LIN，FlexRay
● 多通道独立7位硬件频率计
● 多达120,000 帧的硬件实时波形不间断录制和分析功能，并支持USB存储设备导出
● 8英寸多点电容触摸屏，支持各种手势操作：点击，滑动，缩放，编辑，拖动等
● 丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail）输出、信号源输出接口（AWG)、VGA
● 支持WEB访问和控制；支持SCPI可编程仪器标准命令

产品特色

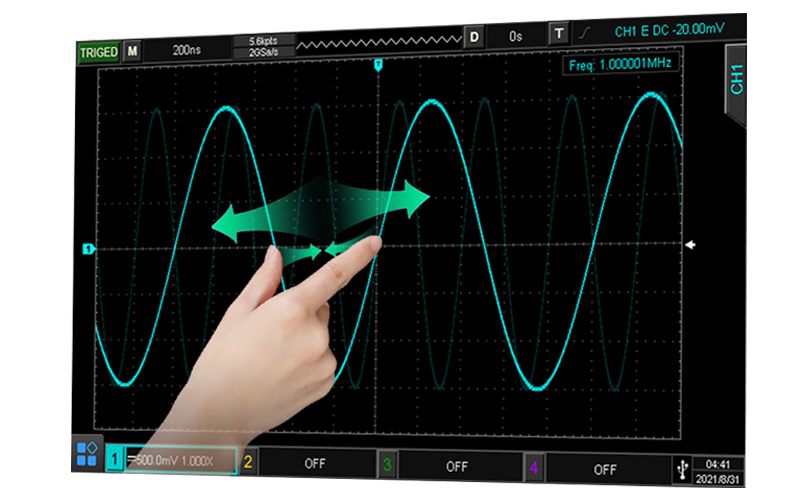

触摸屏设计，全新的交互体验

8寸触屏设计，支持多种手势操作，例如：点击，滑动，缩放，编辑，拖动等。使测量动作更加流畅、便捷，用户更能快速掌握。同时，仍然保留了传统的按键和旋钮操作，并最大限度地优化了交互体验。

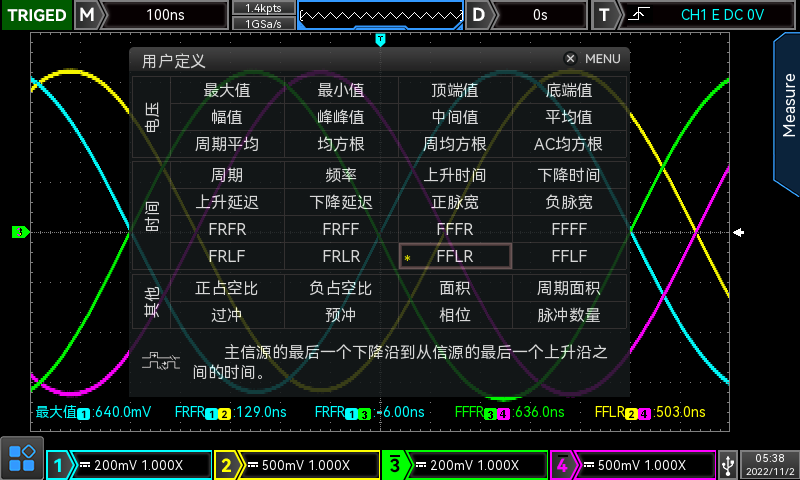

丰富的测量功能

最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、脉冲计数共36种测量参数

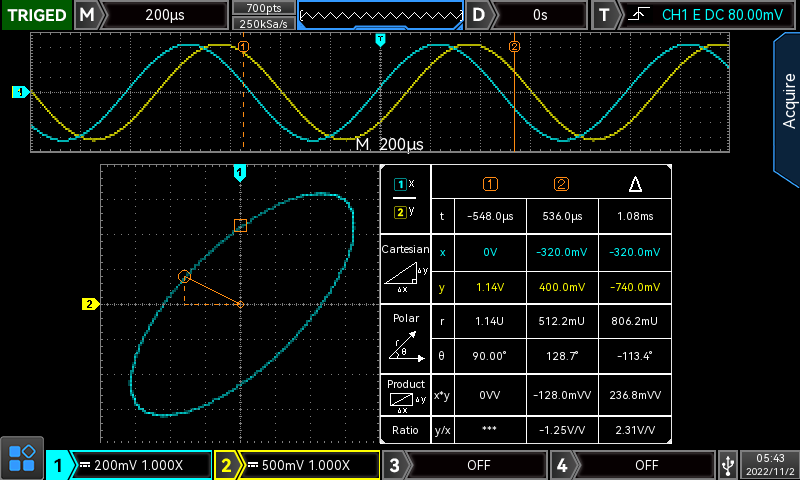

XY模式

XY模式光标测量，可以快速测量两路信号之间的相位差

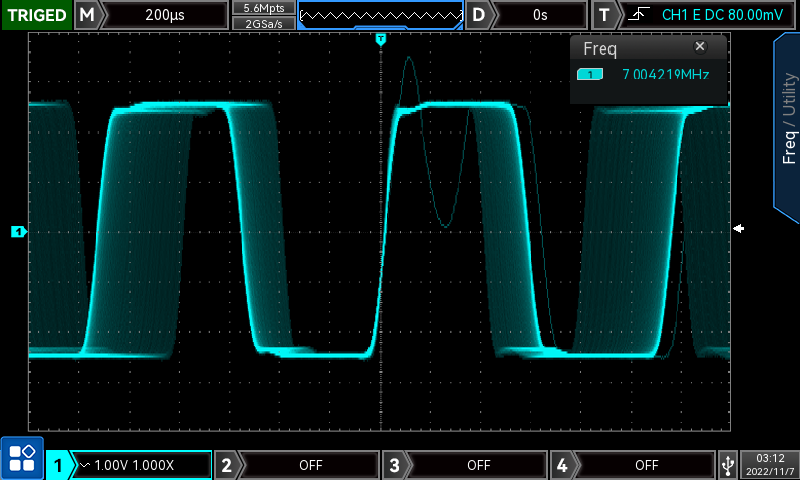

波形捕获率1,000,000wfms/s

采用的创新数字信号并行处理技术，正常采样可达200,000wfms/s超高捕获率，捕获偶发信号。
（在Fast Acquire模式可达1,000,000 wfms/s）

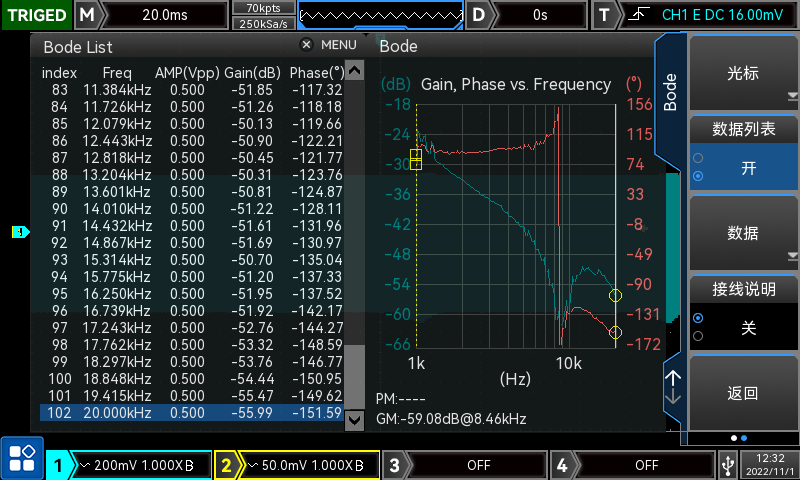

波特图

用于环路分析。是一种经常用于表征当今各种电子设计的频率响应（增益和相位与频率）的关键测量，包括无源滤波器、放大器电路和开关模式电源的负反馈网络。

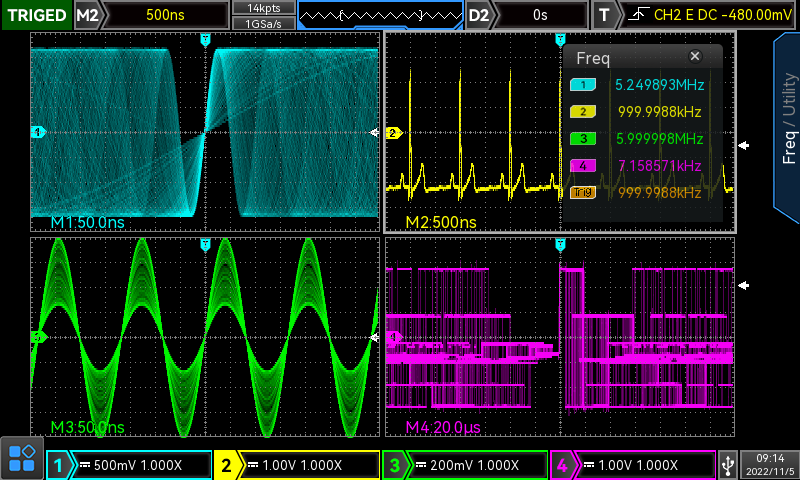

通道分屏功能Multi-Scopes 2.0

波形显示上更加人性化，方便用户体验与分析波形细节。

区域触发

区域触发可以和现有的基础触发、高级触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获。

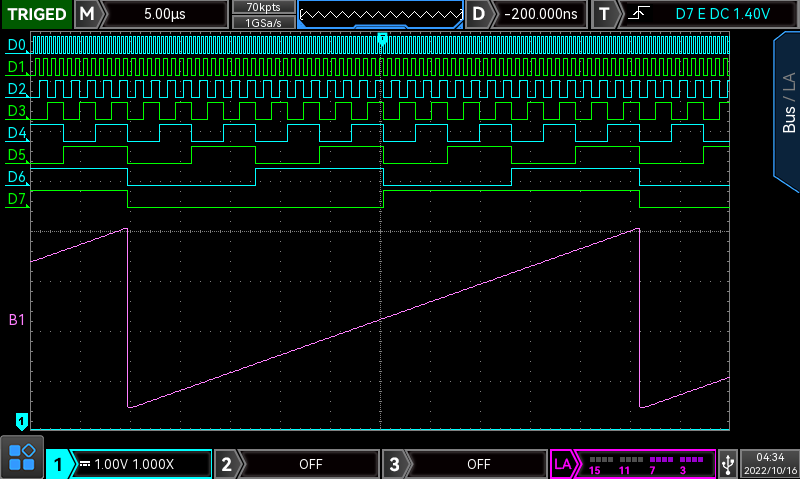

LA逻辑分析仪

可用于并行总线，协议解码和时序测量8位并行ADC输出。

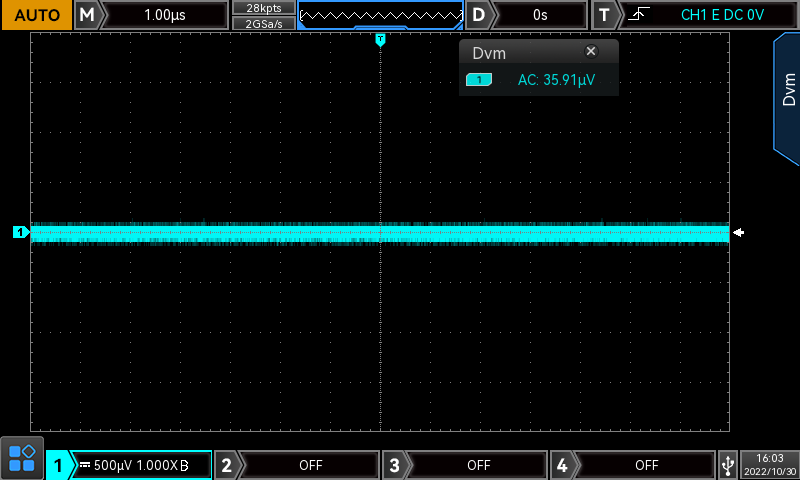

低底噪

500μV/div
交流有效值＜50μV

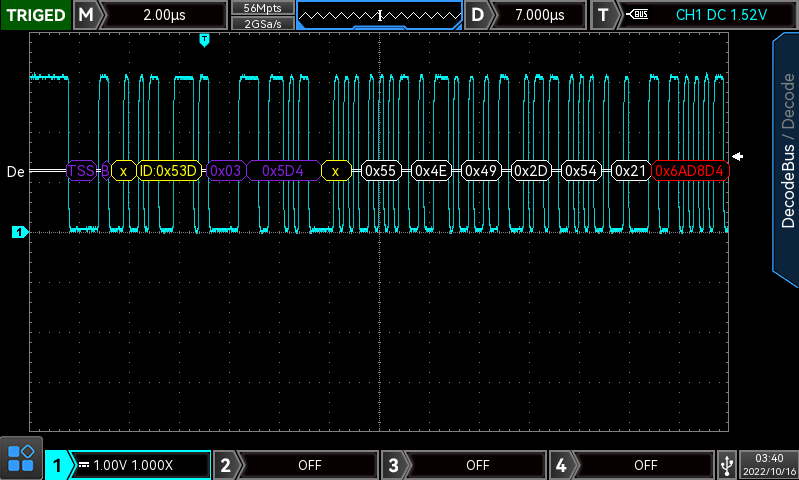

全内存硬件解码

解码速度大大提升。深存储56Mpts下的全内存硬件解码，解码时间由十几秒提高到了毫秒级，实现了实时解码，极大提高用户的问题诊断效率。录制的波形，同样支持全内存硬件实时解码。

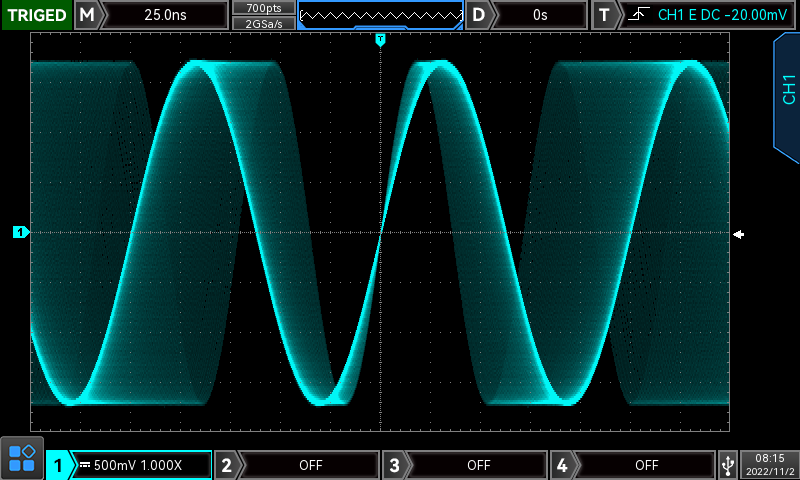

Ultra Phosphor 2.0超级荧光显示技术

采用独创的Ultra Phosphor 2.0显示技术便于显示波形信息细节，提供类似模拟示波器的荧光效果显示，不仅显示波形随时间的变化信息，而且能及时体现信号出现的概率。

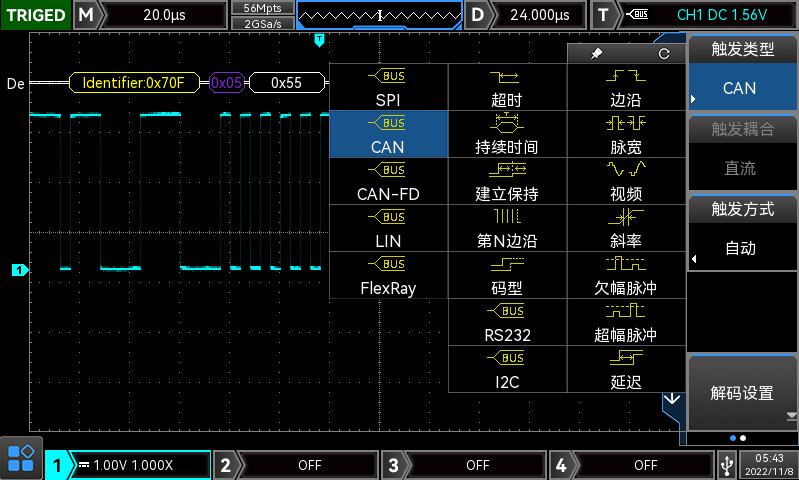

丰富的高级触发及总线触发功能

新增多种汽车总线触发及解码,可以帮助用户准确快速地捕获并显示出关注的信号,从而发现问题所在。

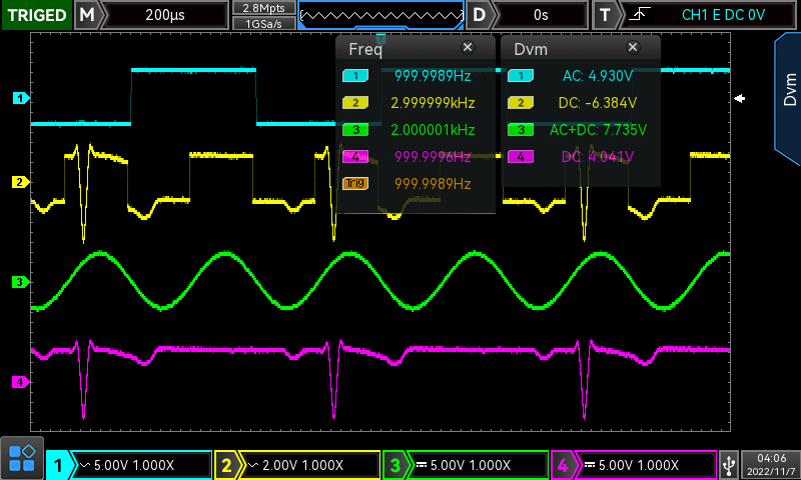

频率计+电压表

多通道独立7位硬件频率计；
DVM支持多通道独立交直流真有效值测量。

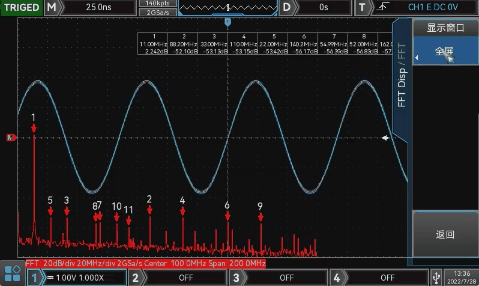

增强FFT（瀑布图）

①200组历史频域结果
②可显示频域趋势
③支持每组回看
④支持自动测量

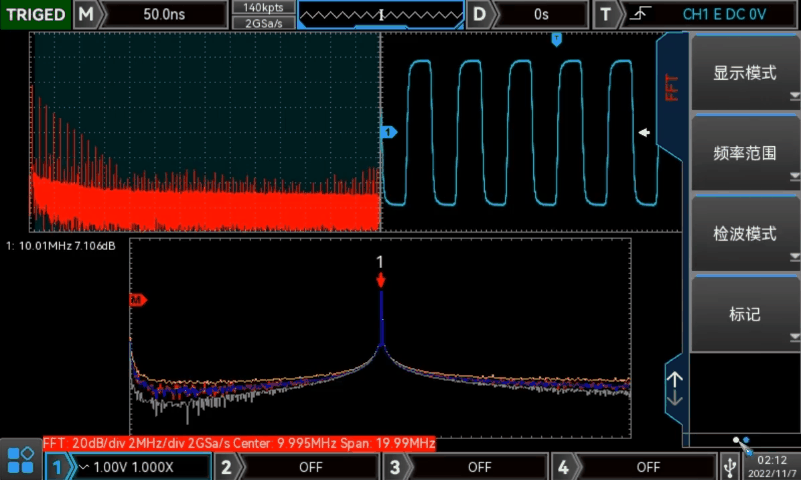

增强FFT（分屏）

① 4M点
② 可设置频带
③ 多种视图
④ 多种检波
⑤ 多种迹线
⑥ 多种峰值测量

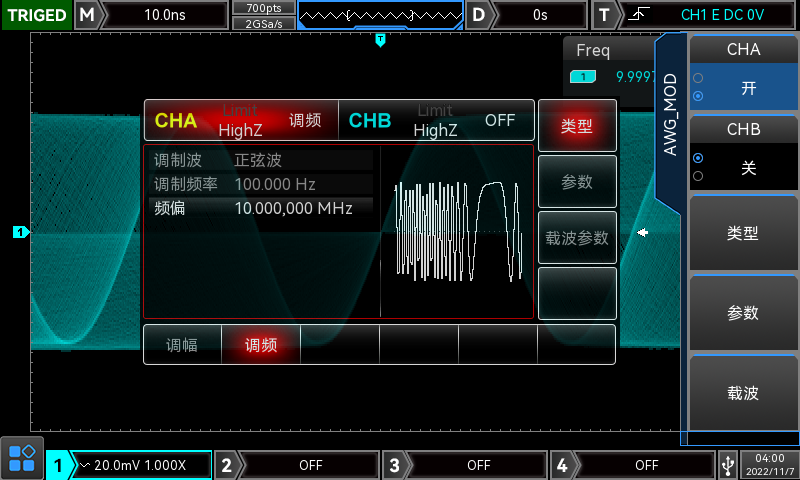

AWG函数任意波形发生器

内置函数任意波形发生器，可输出正弦波、方波、斜波、脉冲波、任意波、噪声和直流。正弦波最大频率输出50MHz。

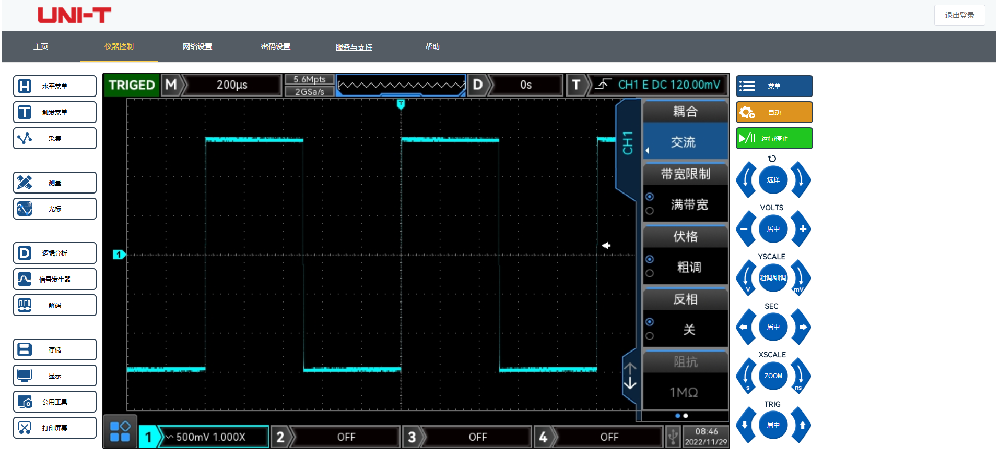

Web Control支持远程跨平台操作

内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。

垂直系统(模拟通道)
型号	UPO2102	UPO2022	MSO2102	MSO2202	MSO2102-S	MSO2202-S
型号	UPO2104	UPO2204	MSO2104	MSO2204	MSO2104-S	MSO2204S
模拟带宽	100MHz	200MHz	100MHz	200MHz	100MHz	200MHz
通道数	UPO/MSO2xx2: 2通道，UPO/MSO2xx4: 4通道
AWG	-				双通道50MHz函数任意波形发生器
数字通道	-	-	16	16	16	16
波形捕获率	200,000wfms/s（正常采集）；1,000,000wfms/s（Fast Acquire）
上升时间	≤3.5ns	≤1.8ns	≤3.5ns	≤1.8ns	≤3.5ns	≤1.8ns
采样方式	实时采样
采集模式	采样、峰值检测、包络、高分辨率、平均
实时采样率	模拟通道：2GS/s(交织模式)，1GS/s(非交织模式) ；数字通道(仅MSO型号)：1GS/s
平均值	所有通道同时达到N次采样后，N 次数可在2、4、8、16、32、64、128、256、512、1024、2048、4096、8192 之间选择
存储深度	模拟通道/数字通道（仅MSO）：56Mpts/CH
波形捕获率	200,000wfms/s（正常采集）；1,000,000wfms/s（Fast Acquire）
硬件实时波形录制和回放	120,000帧
输入耦合	直流、交流、接地
垂直分辨率	8-bit
垂直档位	500μV/div 至20V/div（1 MΩ）
直流增益精确度	<5mV：±3%，≥5mV：±2%
单位	W、A、V 和U，默认为：V
通道隔离度	直流至最大带宽：>40 dB
数字通道(仅MSO)
阈值	8个通道1组的可调阈值
阈值选择	TTL (1.4 V) 5.0 V CMOS (+2.5 V)，3.3 V CMOS (+1.65 V) 2.5 V CMOS (+1.25 V)，1.8 V CMOS (+0.9 V) ECL (-1.3 V) PECL (+3.7 V) LVDS (+1.2 V) 0 V 用户自定义
最小可侦测脉宽	2ns
垂直分辨率	1bit
通道间延迟可调	±100ns
水平系统(模拟通道)
时基档位	1 ns/div 至1000 s/div
时基精度	≤± （50 + 2 × 使用年限）ppm
时基模式	Y-T，X-Y ，Roll
Multi-Scopes	支持每通道独立显示，且时基独立可调
触发
触发电平范围	内部：距屏幕中心± 5 格
触发模式	自动、普通、单次
释抑范围	80 ns 至10 s
触发类型	边沿、脉宽、欠幅、超幅、N边沿、延迟、超时、持续时间、建立保持、斜率、视频、码型；选配：RS232/UART、I2C、SPICAN、CAN-FD、LIN、FlexRay
解码
解码个数	串行1个，并行2个
解码类型	选配：RS232/UART、I2C、SPICAN、CAN-FD、LIN、FlexRay
测量
光标	光标间电压差（△V）光标间时间差（△T） △T 的倒数（Hz）（1/△T）
自动测量	模拟通道：最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根、周期均方根、 AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、 FRFF、 FFFR、 FFFF、 FRLF、 FRLR、FFLR、FFLF，正脉冲数，共36种测量参数；数字通道：频率、周期、正脉宽、负脉宽、正占空比、负占空比、上升延迟A→B、下降延迟A→B、相位A→B、相位B→A
自动测量	最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRR、 FRF、FFR、 FFF、 LRF、 LRR、LFR、LFF、脉冲数，共36种测量参数
频率计	7位硬件频率计
数学运算
波形计算	A+B、A-B、A×B、A/B、FFT、数字滤波、可编辑高级运算、逻辑运算
信号源(仅MSO-S)
通道数量	2
采样率	250MS/s
垂直分辨率	16bits
最高频率	50MHz
标准波形	正弦波、方波、脉冲、锯齿波、噪声、直流
内建波形	Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 200种
一般规格
显示	8英寸多点电容触摸屏
标准/选配接口	USB-Host、USB-Device、LAN、EXT Trig、AUX Out(Trig Out\Pass/Fail)输出、信号源输出接口(仅MSO-S型号)、VGA
电源电压	100V~240VACrms
频率	50Hz/60Hz
标配附件	符合所在国标准的电源线、USB 数据线、2/4 套无源探头、LA连接线缆(仅MSO)、使用手册(电子档官网下载)
尺寸(WxHxD)	370mmx185mmx115mm
重量	4.5kg

型号	名称	描述
配件
UT-L45	BNC-BNC直通线	线材：50Ω同轴电缆线，线长：1000mm，特点及应用：双头BNC接口，应用于所有函数/任意波形发生器
UT-P05	无源探头	探头系数：(1:1/10:1)，带宽：200MHz，输入电阻：1×:1MΩ±2%，10×:10MΩ±2%，工作电压：1×:300Vpk，10×:600Vpk
UP-P04	无源探头	探头系数：(1:1/10:1)，带宽：100MHz，输入电阻：1×:1MΩ±2%，10×:10MΩ±2%，工作电压：1×:300Vpk，10×:600Vpk
UT-M15	逻辑分析仪探头	通道数：16，输入阻抗：101kΩ，最小电压摆幅：500mV，最小可侦测脉冲宽度:5ns，阈值精度：±100mv+3%设定值，输入电容：8.0pF，探头长度：1m
UT-D14	USB双头打印线	线长：1.5m
激活选件
MSO/UPO2000-BND	所有串行总线触发和解码选件
MSO/UPO2000-EMBD	串行总线触发和解码选件（包含RS232，UART，I2C，SPI）
MSO/UPO2000-COM	RSS32/UART触发/解码选件
MSO/UPO2000-I2C	I2C触发/解码选件
MSO/UPO2000-SPI	SPI触发/解码选件
MSO/UPO2000-AUTO	汽车串行总线触发和解码选件（包含CAN，CAN-FD，LIN，FlexRay）
MSO/UPO2000-CAN	CAN触发/解码选件
MSO/UPO2000-CAN-FD	CAN-FD触发/解码选件
MSO/UPO2000-LIN	LIN触发/解码选件
MSO/UPO2000-FlexRay	FlexRay触发/解码选件
UPO2000-16LA	16路数字通道选件
MSO2000-S-BODE	波特图环路测试分析选件
测试选件
UT-ISOT	隔离变压器
高压差分探头
UT-P36	高压差分探头	100MHz，1400Vrms
UT-P35	高压差分探头	50MHz，600Vrms
UT-P33	高压差分探头	120MHz，14kV
UT-P32	高压差分探头	50MHz，3kV
UP-P31	高压差分探头	100MHz，1.5kV
UT-P30	高压差分探头	100MHz，800V
电流探头
UT-P44	电流探头	● 量程：50mV/A ● 最大测试电流: 40A ● 频率范围：DC~50MHz ● 上升时间：7ns ● 应用：所有UTD/UPO系列机型
UT-P43	电流探头	● 量程：100mV/A ● 最大测试电流:20A ● 频率范围：DC~25MHz ● 上升时间：14ns ● 应用：所有UTD/UPO系列机型
UT-P42	电流探头	● 量程：50mV/A,5mV/A ● 电流量程:0.4A~200A ● 频率范围：DC~150KHz ● 最大工作电压：600Vrms ● 应用：所有UTD/UPO系列机型
UT-P41	电流探头	● 量程：100mV/A，10mV/A ● 电流量程：50mA～100A ● 频率范围：DC～100kHz ● 最大工作电压：600Vrms ● 应用：所有UTD/UPO系列机型
UT-P40	电流探头	● 量程：50mV/A，5mV/A ● 电流量程：0.4A～60A ● 频率范围：DC～100kHz ● 最大工作电压：600Vrms ● 应用：所有UTD/UPO系列机型
